12 Dişli Flanşlı Spline Cıvata

12 dişli flanşlı spline cıvatalar genellikle sağlam ve kaymaz bağlantılar gerektiren projeler için uygundur. Daha iyi tork sağlayabilir ve sıkma işlemi sırasında cıvataların kaymasını önleyebilir. Xiaoguo® fabrikası tarafından üretilen cıvatalar MS 14157B-1978 uygulama standardına uygundur.

Talep Gönder

Ürün Açıklaması

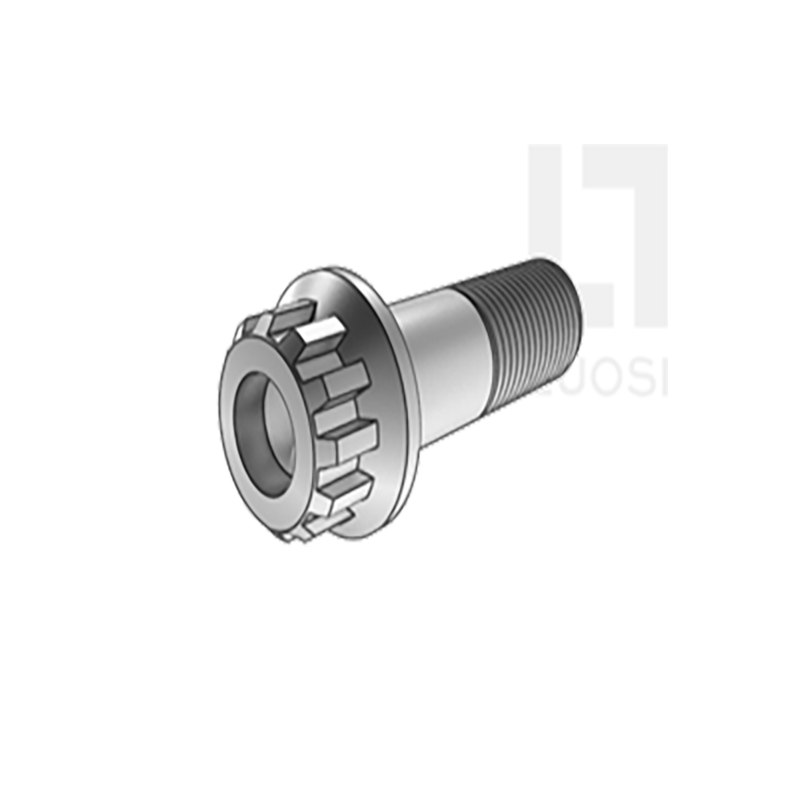

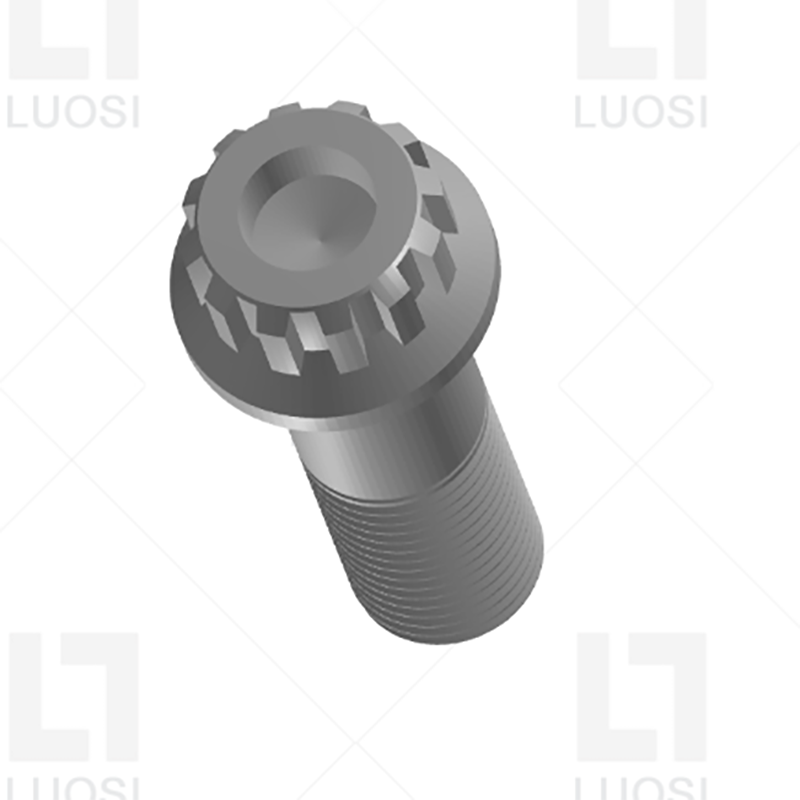

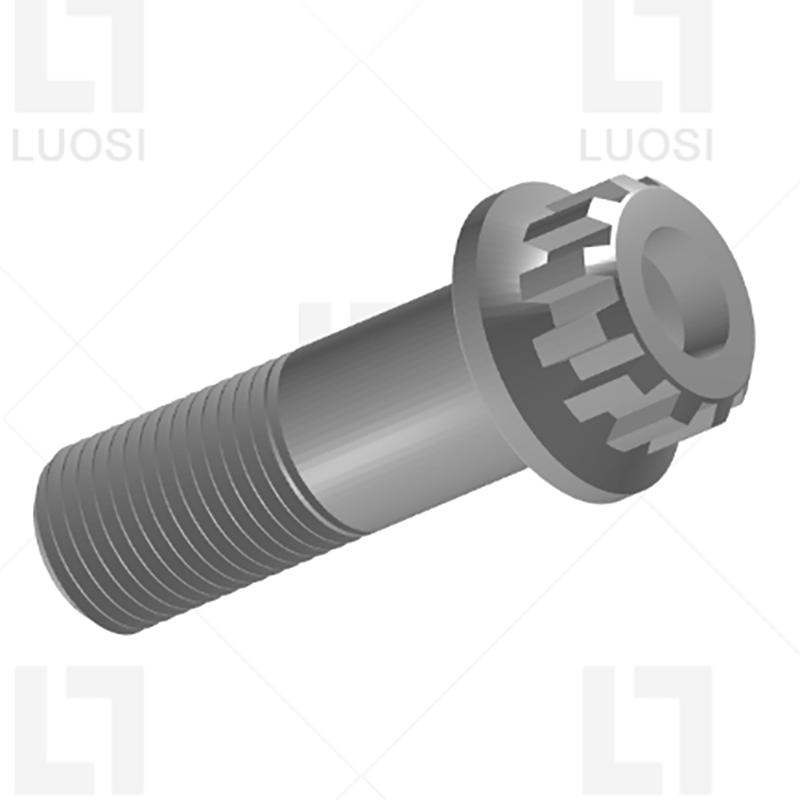

Flanşlı 12 dişli spline cıvataların başı, eşleşen spline lokma anahtarla yakından uyum sağlayabilecek 12 dişle tasarlanmıştır. Alt kısmında, bağlı malzeme ile temas alanını arttırabilen conta benzeri bir flanş bulunmaktadır.

Ürün Özellikleri

Flanşlı 12 dişli spline cıvataları, 12 dişli spline artı flanştan oluşan benzersiz bir yapıya sahiptir. 12 dişli spline, daha fazla kuvvet uygulama noktası sağlayarak sıkma işlemini daha hassas ve pürüzsüz hale getirir. Flanşlar basıncı dağıtır, bağlantı stabilitesini artırır ve cıvataların gevşemesini önler.

Bu cıvatalar rüzgar türbini kanadının köküne bağlanabilir. Bıçak cıvatası 20 tonluk merkezkaç kuvvetine maruz kalır. Yük taşıyabilir. Kamalı kafa 1.000 N·m'lik hidrolik torka dayanabilir. Flanş, kompozit malzemenin kökünün mikro hareket nedeniyle çatlamasını önleyebilir. Her beş yılda bir değiştirilmesi gerekiyor ve hasar gören her bıçağın maliyeti 250.000 ABD doları kadar.

12 dişli spline cıvatalar, uyumlu spline tornavidalar gerektirir. Altıgen cıvatalardan çok daha üstün olan, büyük torku sıyırma olmadan iletebilirler. Yerleşik flanş contaya benzer şekilde çalışır, böylece ek bileşenlerden tasarruf edebilirsiniz. Ağır ekipmanların bakımı için son derece uygundur.

Flanşlı 12 dişli spline cıvataların kurcalanması kolay değildir. Çoğu insanın spline araçları yoktur. Flanşlar cıvataları titreşim altında sabit tutabilir ve hırsızlık riskinin olduğu kamuya ait makinelerde veya demiryolu raylarında kullanılır. Yüksek titreşimli alanlar (kompresörler, jeneratörler) için sıkıca sabitlenebilirler. Spline sürücüsü çıkmıyor. Tırtıklı flanş seçeneği yüzeyi ısırabilir. Kilitleme puluna gerek yoktur.

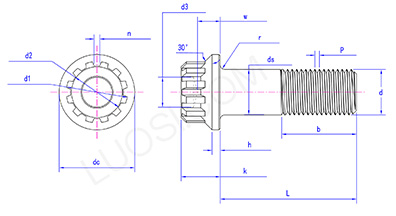

Ürün parametreleri

Pazartesi	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC maksimum	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
DC dk	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k maksimum	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
bin dakika	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
saat maksimum	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
sa dk	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b dk	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 maksimum	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
gün3 dakika	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
dakika kaç	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
dsmax	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
dk.	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 maksimum	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
gün1 dakika	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 maksimum	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
gün2 dk	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
maksimum	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
dakika	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
maksimum r	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
dk.	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
