Çatal Pimi

A çatal pimiönemli bir bağlantı elemanıdır. Düz bir çizgi boyunca dönmeleri veya bağlanmaları gereken makinelerde parçaları bir arada tutmak için kullanılır. Bir ucunda çatallı pim veya ayrık halka için açılmış bir delik bulunan yuvarlak bir şafta sahiptir. Bu, çok fazla stres veya ağır yük olduğunda arızalanmasını önler. Tasarım basit ama sağlamdır, bu nedenle takması ve çıkarması kolaydır. Bu, sık sık ayarlama yapmanız gereken kurulumlar için onu iyi bir seçim haline getirir.

Bu pimleri bağlantılarda, kontrol sistemlerinde ve ağır makinelerde çok göreceksiniz. Parçaların dönmesine veya hareket etmesine izin verirken her şeyi sabit tutarlar. Belirli standartlara göre üretildikleri için güvenli, uzun ömürlü parçalara ihtiyaç duyan endüstriler onlara çok güveniyor.

Bağlantılarda, kontrol sistemlerinde ve ağır makinelerde, bağlı parçaların dönmesine veya hareket etmesine izin vermek, ancak istikrarlı bir şekilde çalışmak ve yerinden çıkmamak için kullanılırlar. Pimlerimizi kalite standartlarında üretiyoruz ve genellikle güvenli ve dayanıklı parçalar gerektiren endüstrilerde kullanılıyoruz.

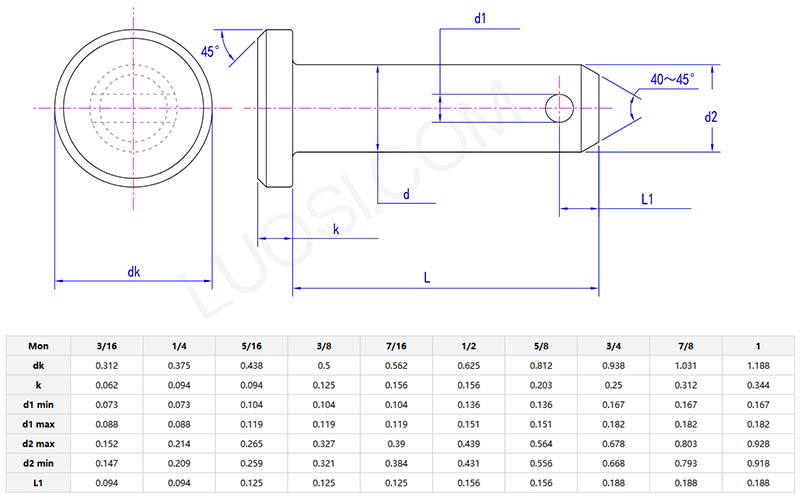

Boyut

Çatal pimistandart boyutlarda mevcuttur: 1/4 inç ila 2 inç arası çaplar ve 0,5 inç ila 12 inç arası uzunluklar. ASME B18.8.1 veya ISO 2341 gibi normlara uygundurlar. Özel makineler için özel boyutlara ihtiyacınız varsa, ±0,001 inç kadar küçük toleranslarla bile üretilebilirler. Pimin içinden geçen delik (kamalı pim veya R-klips için) mükemmel şekilde hizalanacak şekilde hassas bir şekilde işlenmiştir.

Hem metrik hem de emperyal versiyonları vardır, dolayısıyla dünyanın her yerinde çalışırlar. Üreticiler mühendislik tasarımlarına yardımcı olmak için CAD modelleri sunar. Çok titreşen kurulumlar için, pimin kaymasını önlemek amacıyla tırtıklı veya yivli yüzeylere sahip seçenekler mevcuttur.

Ortak Malzemeler ve Dayanıklılık

Bizimçatal pimleriyüksek kaliteli paslanmaz çelik veya karbon çeliğinden yapılmıştır. Karbon çeliği pimler, onları daha güçlü ve aşınmaya karşı daha dayanıklı hale getirmek için ısıl işleme tabi tutulur. Paslanmaz çelik pimlerin paslanması kolay değildir, bu da zorlu ortamlar için çok uygundur. Karbon çeliği pimleri korumak için çinko kaplama veya diğer pas önleyici katmanlar ekleyeceğiz.

Sertliğin ve boyutun tutarlı olduğundan emin olmak için her bir pin grubunu dikkatlice kontrol edeceğiz. Bu sayede mekanik bağlantılar, tarım makineleri veya iş makinaları gibi uygulamalarda stabil ve uzun süreli çalışabilirler. Yükünüze veya ortamınıza uygun özel bir malzemeye ihtiyacınız varsa lütfen bize bildirin; biz de sizin için özelleştirebiliriz.

Ürün yüzey işlemi

Bu pimlere yönelik yüzey işlemleri temel olarak farklı kullanım ortamlarına uyum sağlayan pas direnci ve aşınma korumasına odaklanır. En yaygın olanı çinko kaplamadır; bu işlem yüzeyde ince bir çinko tabakası kaplar, bu da oksidasyonu durdurur ve genel iç mekan kullanımı için uygun maliyetlidir. Dış mekan veya nemli yerler için galvanizleme kullanılır; çinko kaplamadan daha kalındır ve yağmura ve neme karşı daha dayanıklıdır. Bazı pimler, genellikle yüksek pas önleme performansına ihtiyaç duymayan makine parçalarında kullanılan, koyu bir yüzey ve hafif korozyon direnci sağlayan siyah oksit işlemine tabi tutulur. Pasivasyon, esas olarak paslanmaz çelik pimlerin doğal korozyon direncini arttırmak için kullanılan başka bir seçenektir. İşleme süreci temel endüstri uygulamalarını takip ederek katmanın iyi yapışmasını ve kolayca soyulmamasını sağlar. Clevis Pin, kullanım amacına göre doğru yüzey işlemini alır, böylece ekstra bakım gerektirmeden zaman içinde performansını korur.

Ürün özellikleri ve sınıfları

Spesifikasyonlar ve kaliteler, takip edilmesi gereken net standartlarla birlikte farklı uygulama ihtiyaçlarını karşılayacak şekilde değişiklik gösterir. Boyutlar, hafif kullanım için 3 mm çapındaki küçük pimlerden, ağır işler için 20 mm'den büyük olanlara kadar değişen çap ve uzunluğa göre ölçülür. Uzunluk genellikle 10 mm ila 150 mm arasındadır ve bazı üreticiler istek üzerine özel boyutlar üretmektedir. Pim başı stili de bir spesifikasyondur; çoğunun düz bir kafası veya yuvarlak bir kafası vardır ve diğer ucunda yerine kilitlemek için bir kamalı pim için bir delik bulunur. Dereceler malzeme mukavemetiyle ilgilidir; Karbon çeliği pimler için ortak kaliteler ASTM standartlarını takip eder ve daha yüksek kaliteler yük taşıma uygulamaları için kullanılır. Paslanmaz çelik pimler genellikle 304 veya 316 gibi malzeme numaralarıyla işaretlenmiş AISI standartlarına uygundur. Her pim, özellikleri ve derecesi ile etiketlenmiştir, böylece kullanıcılar doğru olanı seçebilir. Clevis Pin, her sınıf için ilgili standartları karşılayarak, uyumsuz performans olmadan kullanıldığı yüke ve ortama uymasını sağlar.
