CNC İşlenmiş Çatal Pimler

2.CNC ile işlenmiş Çatal pimler, pim delikleri ve kamalı pimler veya kilit somunları ile sabitlenmiş, yuvarlak başlı aks pimleridir. Bağlantılar ve kontrol kolları gibi mekanik bileşenleri bağlamak için yaygın olarak kullanılırlar. Xiaoguo'nun CNC ile işlenmiş Çatal pimleri, yüksek hassasiyet ve güç sağlamak için CNC ile işlenmiştir, böylece güvenle satın alabilirsiniz.

Talep Gönder

Ürün Açıklaması

Çapları yaklaşık M3'ten M24'e ve uzunlukları 10 mm'den 200 mm'ye kadar olan bir grup ortak boyutta CNC İşlenmiş Çatal Pimleri stoklarımızda bulunduruyoruz, böylece çoğu standart deliğe uyacaklar. Kafa boyutu ve sap uzunluğu gibi önemli parçalar olağan teknik özelliklere uyacak şekilde yapılmıştır.

CNC Machined Clevis Pins

Farklı işler için farklı derecelerimiz var. Günlük kullanım için normal bir kalite ve arabalarda veya uçaklarda olduğu gibi daha sıkı oturmaya ihtiyaç duyduğunuzda daha hassas bir kalite vardır. Hepsi ISO 2341 gibi ortak kurallara göre yapılmıştır, böylece her seferinde aynı şeyi elde edersiniz. Bu, CNC ile İşlenmiş Çatal Pimlerimizin çoğu ekipmandaki standart braketler ve parçalarla çalışacak şekilde üretildiği anlamına gelir.

Ürün kalite kontrolü

Doğru çalıştıklarından emin olmak için bu CNC ile İşlenmiş Çatal Pimler üzerinde standart kalite kontrolleri yapıyoruz. Boyutların doğru olduğundan emin olmak için her biri çap, uzunluk ve delik yerleşimi gibi unsurlar açısından ölçülür. Ayrıca malzemenin doğru türde olup olmadığını ve yeterince güçlü ve sert olup olmadığını kontrol etmek için malzemenin kendisini de test ediyoruz.

Yüzeyde herhangi bir çizik, pürüzlü kenar veya sorun yaratabilecek başka işaretler olup olmadığına bakıyoruz. Her şey ISO 2341 gibi ortak endüstri kurallarına göre yapılıyor. Daha sonra izleyebilmek için her partiye yönelik testlerin kaydını tutuyoruz.

Bu kontrollerden geçtikten sonra CNC ile İşlenmiş Çatal Pimler, normal işler veya dayanmaları gereken daha zorlu uygulamalar için uygundur.

Soru-Cevap Oturumu

S: CNC İşlenmiş Çatal Pimleriniz hangi standartlara uygundur?

C: Standart CNC İşlenmiş Çatal Pimlerimiz, ISO 2341 veya ANSI B18.8.1 gibi spesifikasyonları karşılayacak şekilde üretilmiştir. Bu, pim çapı, kafa ve delik için tutarlı boyutlar sağlayarak düzeneklerinizde güvenilir uyumu ve değiştirilebilirliği garanti eder.

CNC Machined Clevis Pins

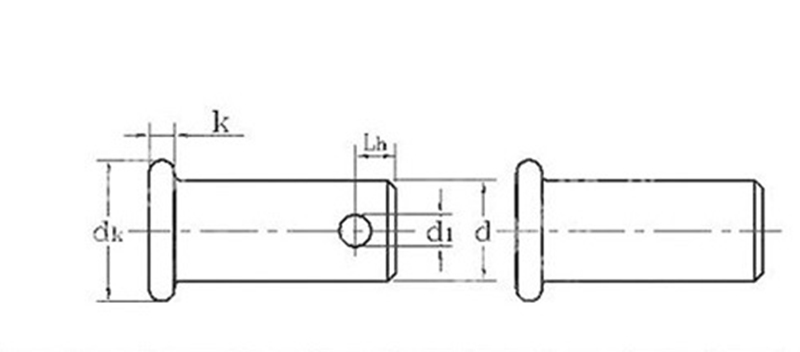

birim: mm
d	maksimum	3	4	5	6	8	10	12	14	16	18	20
d	dk.	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87
dk	maksimum	5	6	8	10	12	14	16	18	20	22	25
dk	dk.	4.7	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48	21.48	24.48
k	nominal	1.5		2		2.5		3		3.5		4
	maksimum	1.625		2.125		2.625		3.125		3.65		4.15
	dk.	1.375		1.875		2.375		2.875		3.35		3.85
d1	dk.	1.6		2		3.2		4			5	5
d1	maksimum	1.74		2.14		3.38		4.18			5.18	5.18
ss dk		1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8
