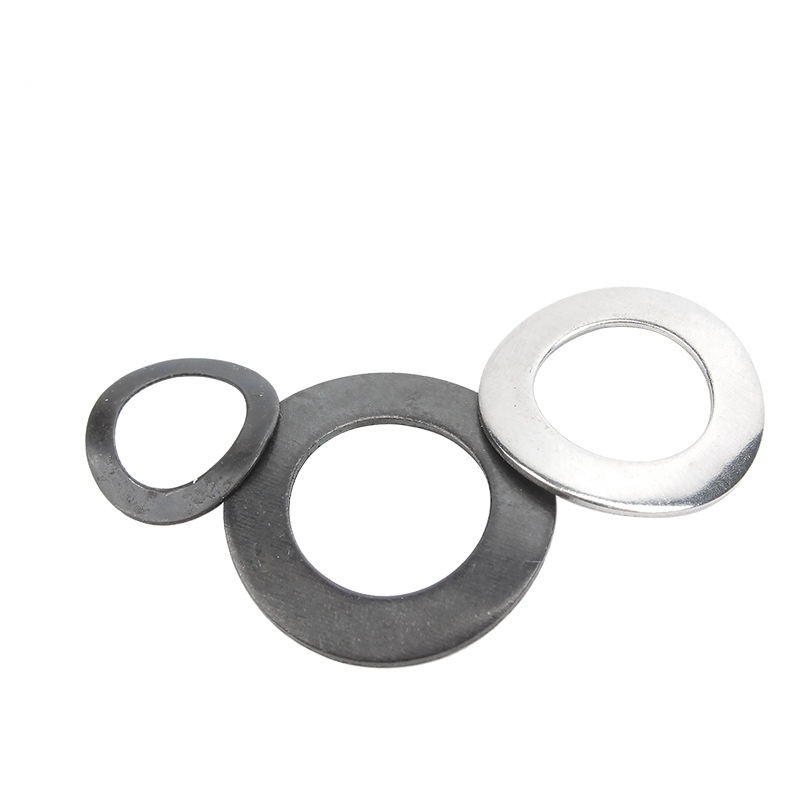

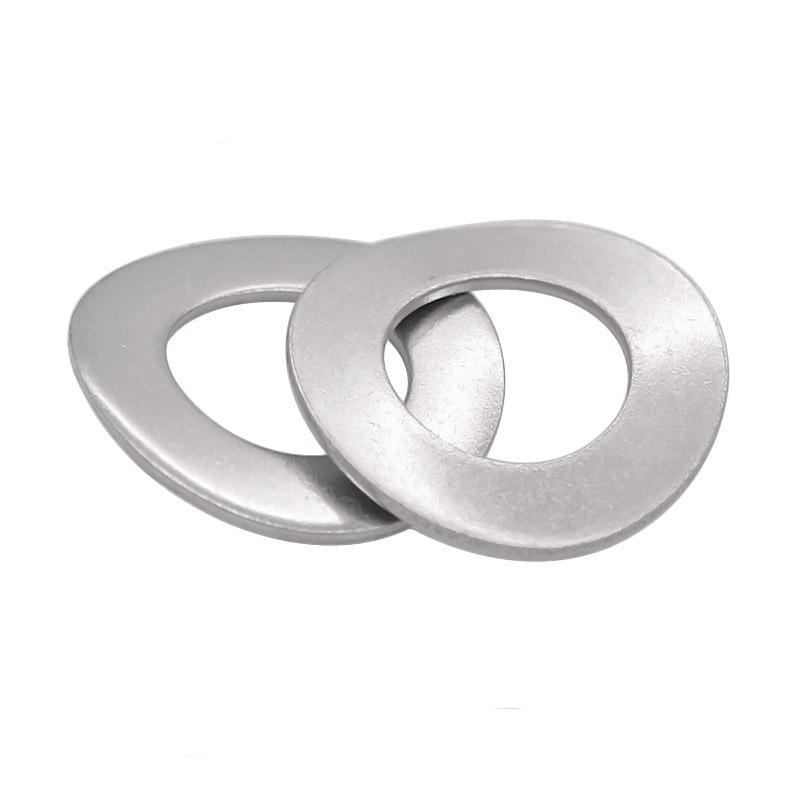

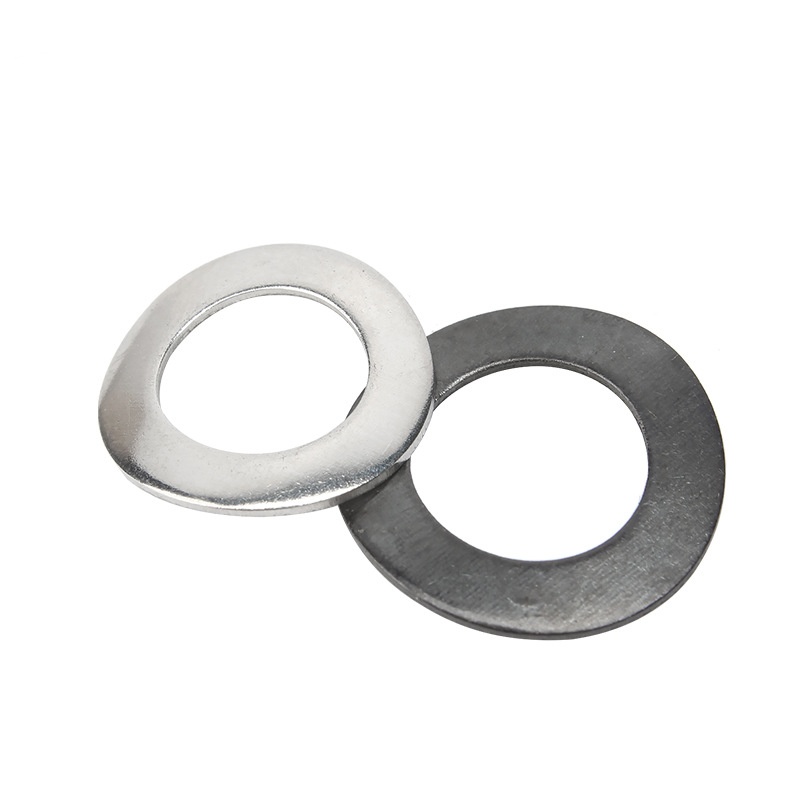

DIN137A Kavisli Yaylı Rondela

Xiaoguo® Fabrikası tarafından üretilen DIN137A Kavisli Yaylı Rondela benzersiz bir tasarıma sahiptir. Bu tasarım, rulmanlar gibi bileşenler arasında sabit eksenel ön yük kuvveti sağlayabilir, eksenel boşluğu ortadan kaldırabilir, pulların sallanmasını önleyebilir ve böylece genel kullanımın etkilenmesini önleyebilir.

Talep Gönder

Ürün Açıklaması

DIN137A Kavisli Yaylı Rondela, tek veya çoklu yay şeklinde bükme yapısına sahip elastik bir metal contadır. Kendi ark deformasyonu yoluyla elastik ön yükleme kuvveti üretir ve cıvata ve somunların altına monte edilir. Bağlantı elemanlarının bağlantılarındaki boşluğu ortadan kaldırmak, ön yük kuvvetini korumak, termal genleşmeyi veya aşınmayı telafi etmek ve orta düzeyde titreşime direnmek için kullanılır.

İsim	DIN137A Kavisli Yaylı Rondela
Malzeme	Paslanmaz çelik/alaşımlı çelik/karbon çeliği/pirinç/yay çeliği
Standartlar	DIN137A
İplik	Metrik/Metrik
Boyutlar	M2-M12
Sona ermek	Çinko/Siyah/Doğal/diğerleri
Özelleştirilebilir	EVET
Örnek	EVET

Yapıya Giriş

DIN137A Kavisli Yaylı Rondelanın yapısı neye benziyor? Basit bir ifadeyle yay şeklinde küçük bir metal halkadır.

[Genel şekil]

DIN137A Kavisli Yaylı Rondela sıradan bir düz rondela değildir. Elinizde tutarsanız düz kalmadığını, kendiliğinden şiştiğini göreceksiniz. Çıkıntı şekline bağlı olarak temel olarak iki yapı vardır:

（1）Tek dalga yay şekli (küçük bir kemer köprüsü gibi)

Yıkayıcının tamamı tek bir yay şekline sahiptir; ortası daha yüksek ve yanları daha alçaktır ve mini bir kemer köprüsünü andırır. Serbest haldeyken doğal yüksekliği kalınlığından çok daha fazladır. Düzleştirildiğinde ters bir itme kuvveti oluşturacaktır.

（2）Çoklu dalga (dalgalı patates cipsi gibi)

Yıkayıcının iki veya daha fazla dalgası vardır; tepeler ve vadiler dönüşümlü olarak çevrenin etrafında döner. Bu yapı sıkıştırıldığında deformasyon tek bir dalganınki kadar önemli değildir ancak esneklik daha tekdüzedir.

Bu iki tip pulun her ikisi de tam dairesel halkalardır, ortasında delik vardır ve kenarlarında kesik yoktur. Malzemenin kalınlığı her yerde aynıdır.

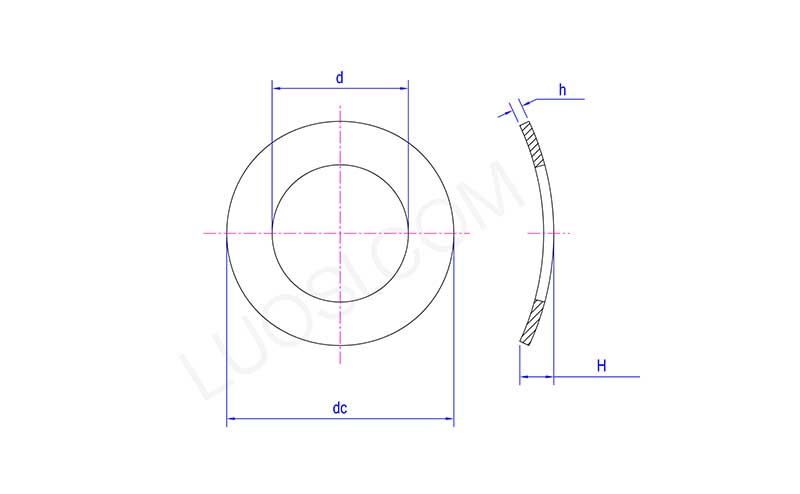

DIN137A Curved Spring Washer

Pazartesi	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
dk.	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maksimum	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
DC dk	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
DC maksimum	4.5	5.5	6	8	10	11	15	18
saat dk	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Y maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

[Anahtar yapısal parçalar]

（1）Yay şekilli kontur (çekirdek)

Conta serbest durumdayken düz değildir; bunun yerine, tek bir yay yüzeyi (bir kemer köprüsü gibi) veya dairesel yön boyunca birden fazla dalgalanma (dalgalar gibi) sunar.

Bu kavisli/dalga şekli esnekliğin kaynağıdır.

（2）Kapalı döngü kesmeyen

DIN137A Kavisli Yaylı Rondela, herhangi bir spiral kesimi olmayan eksiksiz bir halkadır.

（3） Düzgün kalınlık kesiti

Contanın kalınlığı, herhangi bir kademeli değişiklik veya yerel incelme olmaksızın tüm çevre boyunca aynıdır.

（4）Dış çapın iç çapa oranı

Dış çapın iç çapa oranı rondelanın sertliğini ve destek alanını etkiler.
