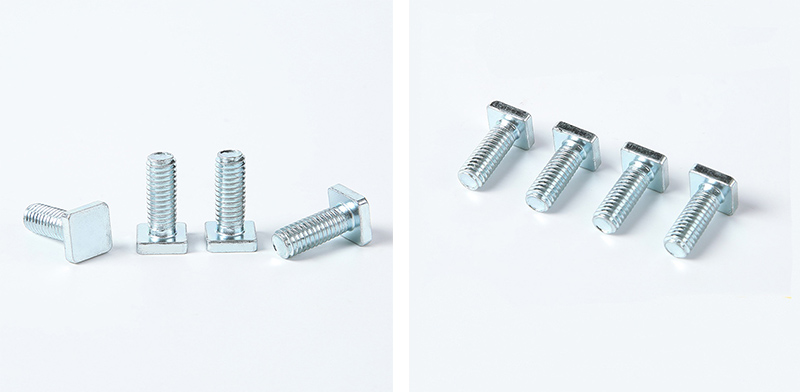

A Sınıfı Kare Başlı Makine Cıvatası

Stoktaki Xiaoguo® A Sınıfı Kare Kafalı Makine Cıvatası, kare başlı kare bir tasarıma sahiptir. Belirli çalışma ortamlarında güvenlik seviyelerini artırabilen mekanik burulma önleyici kilitleme elde edebilirler.

Talep Gönder

Ürün Açıklaması

A Sınıfı Kare Başlı Makine Cıvatası, kare başlı bir bağlantı elemanı türüdür. Kare bir kafa ve dişli bir çubuk bölümünden oluşur. Genellikle kare somunlar veya altıgen somunlarla birlikte kullanılır veya doğrudan dişli deliklere vidalanabilir. Kare başlı cıvatalar, 19. yüzyıldan 20. yüzyılın başlarına kadar ana bağlantı elemanıydı. Dövme kolaylığı ve mükemmel burulma önleme performansı nedeniyle köprüler ve demiryolları gibi altyapı inşaatlarında yaygın olarak kullanıldılar. Günümüzde benzersiz tasarım avantajları sayesinde ağır makinelerde, demiryolu hatlarında, ekipman bakımında ve eski binaların restorasyonunda hala rol oynamaktadır.

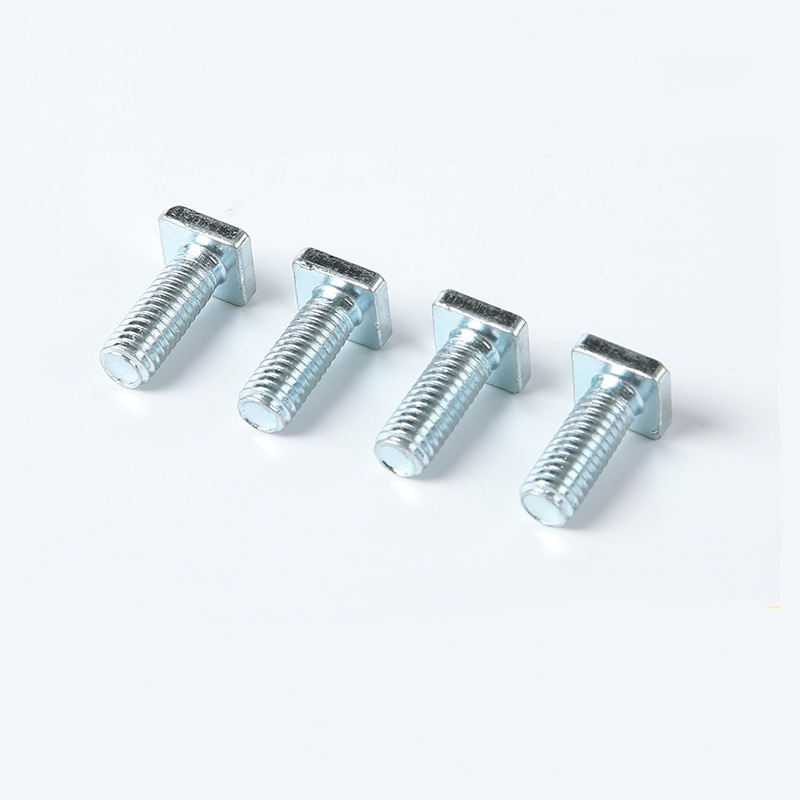

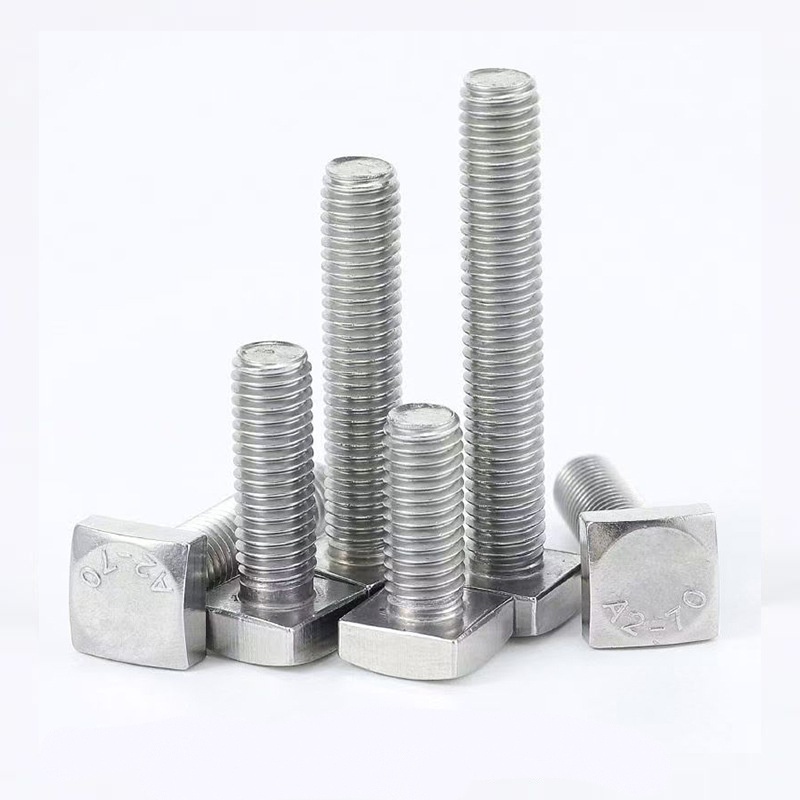

Grade A Square Head Machine Bolt

Yapısal Özellikler

A Sınıfı Kare Başlı Makine Cıvatasının yapısal özelliklerinin özeti: Geometrik özellikler ile fonksiyonel tasarım arasındaki ilişki.

Yapısal bileşenler Temel özellikler Temel işlevler

Kafa Kare şeklinde, karşılıklı kenarları geniş, yüksekliği büyük. Yüksek tork iletimi sağlar, kaymayı önleme işlevi sağlar, kör montaja uygundur ve markalama işaretleri için uygundur.

Boyun Düz boyun (dönme önleme), flanş (yatak), kısa pim (kılavuz) Mekanik dönme önleme, iş parçası yüzeyini koruma, kör delik kılavuzu

Şaft bölümü Kısmen dişli (düz şaft bölümü) Kesme yüküne karşı dayanıklıdır, hassas konumlandırma sağlar ve dişlerde gerilim yoğunlaşmasını önler

Dişli kısım Esas olarak kaba dişler, tolerans 6g. Somunla güvenilir bir şekilde işbirliği yapan yüksek mukavemetli bağlantı.

Uç tipi Düz uç / Pahlı uç / Silindirik uç Farklı kurulum koşullarına uygun

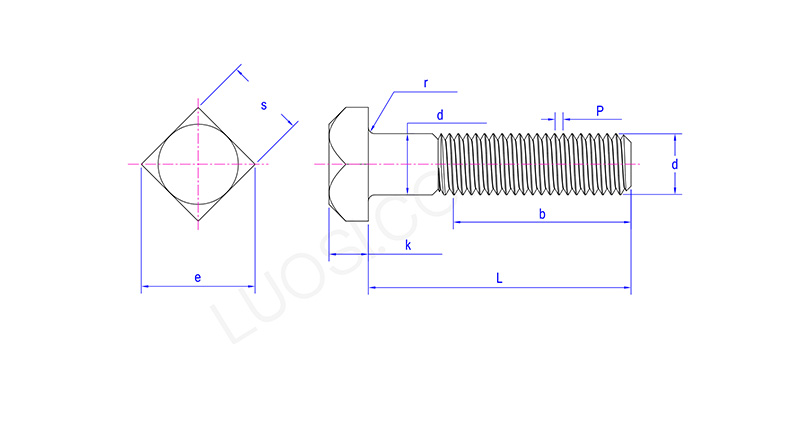

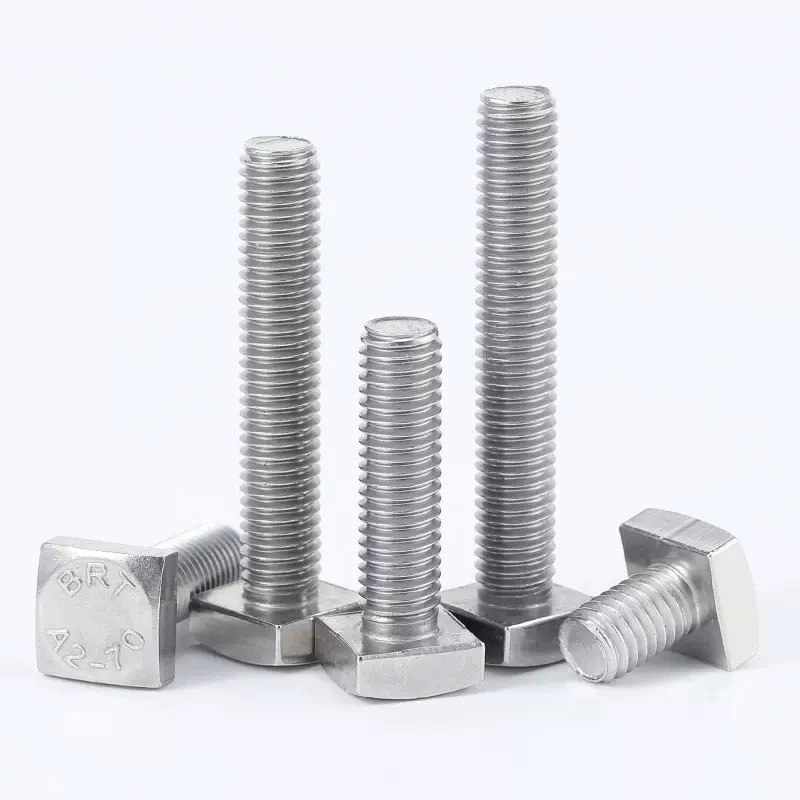

Grade A Square Head Machine Bolt

Pazartesi	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
dsmax	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
maksimum	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
dakika	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e maksimum	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e dk	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k maksimum	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
bin dakika	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
maksimum r	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
dk.	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Kullanmadan önceki hazırlıklar

A Sınıfı Kare Başlı Makine Cıvatasını kullanmayı planlamadan önce bu öğeleri kontrol etmenizi öneririz.

（1）Cıvata özelliklerinin eşleştiğini doğrulayın

Diş özellikleri: Kare başlı cıvatanın diş çapının ve adımının, eşleşen somun veya dişli deliğinkiyle tamamen aynı olduğundan emin olun.

Uzunluk seçimi: Cıvatanın uzunluğu, somun sıkıldıktan sonra cıvatanın ucunda 2 ila 3 tam diş görünecek şekilde olmalıdır.

Baş tarafı boyutları: Kare başlığın genişliğinin, kullanılan anahtarın açılma boyutuyla eşleştiğinden emin olun.

Mukavemet derecesi: Gerektiğinde uygun dereceyi seçin.

（2）İş parçasının delik konumlarını inceleyin

Yuvarlak delik ve kare delik: Sıradan kare başlı cıvatalar yuvarlak delikten geçebilir. Bununla birlikte, dönmeyi önleme gerekiyorsa, kare kafa boynunun yerleştirilmesine izin verecek şekilde iş parçası üzerinde kare delik için önceden delinmiş bir montaj yüzeyi yapılmalıdır.

Çap toleransı: Yuvarlak deliğin çapı, cıvata sapının çapından 0,5 ila 1,0 mm daha büyük olmalıdır.

Deliğin köşesinin yuvarlatılması: A Sınıfı Kare Başlı Makine Cıvatası kafasının iş parçasının yüzeyine tamamen yapışması gerekiyorsa, delik yuvarlatılmalı veya havşalanmalıdır.

（3）Temizlik ve Yağlama

Dişlerdeki yağ lekelerini, demir talaşlarını, eski kaplamaları ve diğer kalıntıları temizleyin.

Paslanmaz çelik malzemeler veya yüksek sıcaklıktaki ortamlar için, dişlere yapışma önleyici madde veya molibden disülfit yağlama gresi uygulanması tavsiye edilir.

Sıradan karbon çeliği cıvatalara sürtünme katsayısını azaltmak için az miktarda yağ uygulanabilir.
