Entegre t tarzı kaynak somunları, M4, M5, M6, M8, 1/4 "-20, 5/16" -18 gibi iplik boyutuna dayalı standart boyutlara sahiptir-ve flanş çapı, toplam yükseklik, projeksiyon yüksekliği ve bacak tasarımı.
ISO 10511, DIN 928 (Avrupa'da çok kullanılmış) ve farklı otomobil üreticisi özellikleri gibi takip ettikleri önemli standartlar vardır. Kaynak her seferinde aynı çalıştığından emin olmak için boyutlar kesin tutulur, iplikler düzgün bir şekilde sığar ve floş monte eder.
Metal tabakanın kalınlığı için doğru boyutta T tarzı kaynak somunu seçmek gerçekten önemlidir. Kaynağın güçlü olmasını ve eklemin iyi kalmasını sağlar.
Entegre t tarzı kaynak somunları takıldıktan sonra çok fazla bakıma ihtiyaç duymazlar. Onları kullanmadan önce, onları kuru bir yerde saklayın ve yağları tutun veya onları uzak tutun - bunlar kaynak ile uğraşabilir.
Ana şey kaynak ayarlarını doğru yapmaktır: akım, zaman, basınç. Bu, kaynağın güçlü ve tutarlı olmasını sağlar. Zamanla ne kadar iyi durdukları, çoğunlukla başlangıç kaynağının ne kadar iyi olduğuna ve malzeme veya yüzey işleminin kullanıldıkları yer için doğru olup olmadığına bağlıdır.
Eğer düzgün bir şekilde kaynak yapılırlarsa, tüm montaj kullanıldığı sürece, entegre t tarzı kaynak somunları kalıcı, sorunsuz dişli bir çözüm olarak konulur.

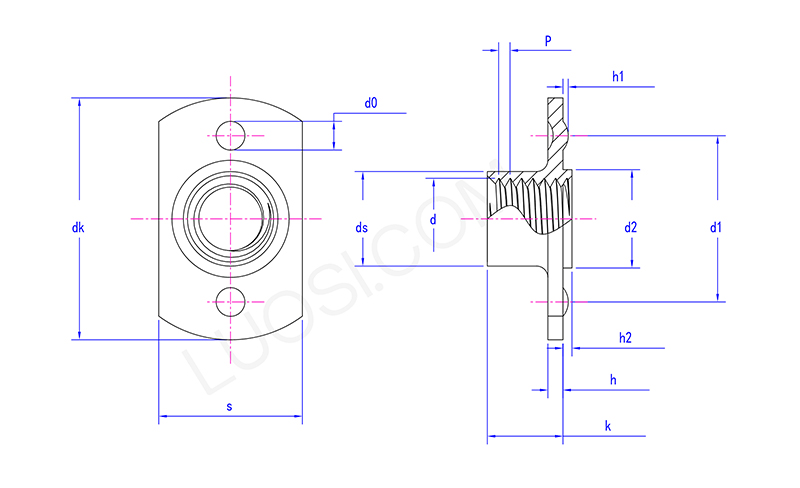

Mon | M4 | M5 | M6 | M8 | M10 | M12 |
P | 0.7 | 0.8 | 1 | 1 丨 1.25 | 1.25 丨 1.5 | 1.5 丨 1.75 |
DK Max | 20.5 | 20.5 | 23.7 | 23.7 | 31 | 33.2 |
DK Min | 19.5 | 19.5 | 22.3 | 22.3 | 29 | 30.8 |
S MAX | 12.25 | 12.25 | 14.3 | 14.3 | 19.4 | 21.5 |
s min | 11.75 | 11.75 | 13.7 | 13.7 | 18.6 | 20.5 |
DS Max | 5.9 | 6.7 | 8.3 | 10.2 | 13.2 | 15.2 |
DS Min | 5.4 | 6.2 | 7.8 | 9.5 | 12.5 | 14.5 |
K MAX | 5.9 | 6.9 | 7.5 | 9 | 10.6 | 11.8 |
K Min | 5.1 | 6.1 | 6.5 | 8 | 9.4 | 10.2 |
H maks. | 1.4 | 1.4 | 1.85 | 1.85 | 2.3 | 2.3 |
H Min | 1 | 1 | 1.35 | 1.35 | 1.7 | 1.7 |
D2 Max | 6.9 | 6.9 | 8.9 | 10.9 | 12.9 | 14.9 |
D2 Min | 6.7 | 6.7 | 8.7 | 10.7 | 12.7 | 14.7 |
H2 Max | 0.8 | 0.8 | 0.8 | 0.8 | 1.2 | 1.2 |
H2 benim | 0.6 | 0.6 | 0.6 | 0.6 | 1 | 1 |
D0 Max | 3.25 | 3.25 | 3.25 | 3.25 | 4.05 | 4.05 |
D0 benim | 2.75 | 2.75 | 2.75 | 2.75 | 3.55 | 3.55 |
H1 Max | 0.6 | 0.6 | 0.6 | 0.6 | 0.7 |
0.7 |
H1 dk | 0.4 | 0.4 | 0.4 | 0.4 | 0.5 |
0.5 |
D1 Max | 15.2 | 15.2 | 17.25 | 17.25 | 22.3 |
24.3 |
D1 Min | 14.8 | 14.8 | 16.75 | 16.75 | 21.7 | 23.7 |
Entegre t stil kaynak fındıkları yaparak kalite kontrolleri konusunda katılmıştır. Bu, malzemelerin geldiklerinde kontrol edilmesi, farklı üretim adımlarında iplikler ve projeksiyon yüksekliği gibi şeyleri ölçmek ve kaynak gücünü kontrol etmek için parçaları kıran testler yapmak, ne kadar tork alabileceklerini ve itme direncini yapmak anlamına gelir. Ayrıca AQL standartlarını kullanarak yüzey kaplamasını ve nihai partilerini örneklemeyi kontrol ediyoruz.
Her T tarzı somun tutarlı kaldığından ve özellikleri karşıladığından emin olmak için istatistiksel süreç kontrolü kullanıyoruz.
