Tava Başlı Çapraz Girintili Kılavuz Vidası

Xiaoguo® Tava başlı çapraz girintili kılavuz çekme vidası Çin, mobilya, otomotiv parçaları ve elektrikli cihaz montajında yaygın olarak kullanılmaktadır. Tahrik tasarımı kurulumu kolaylaştırır Diş tasarımı ve konik ucu sayesinde önceden kılavuz çekmeyi gerektirmez. Güvenli bir kilitleme etkisi sağlar ve gevşemeyi etkili bir şekilde önler.

Talep Gönder

Ürün Açıklaması

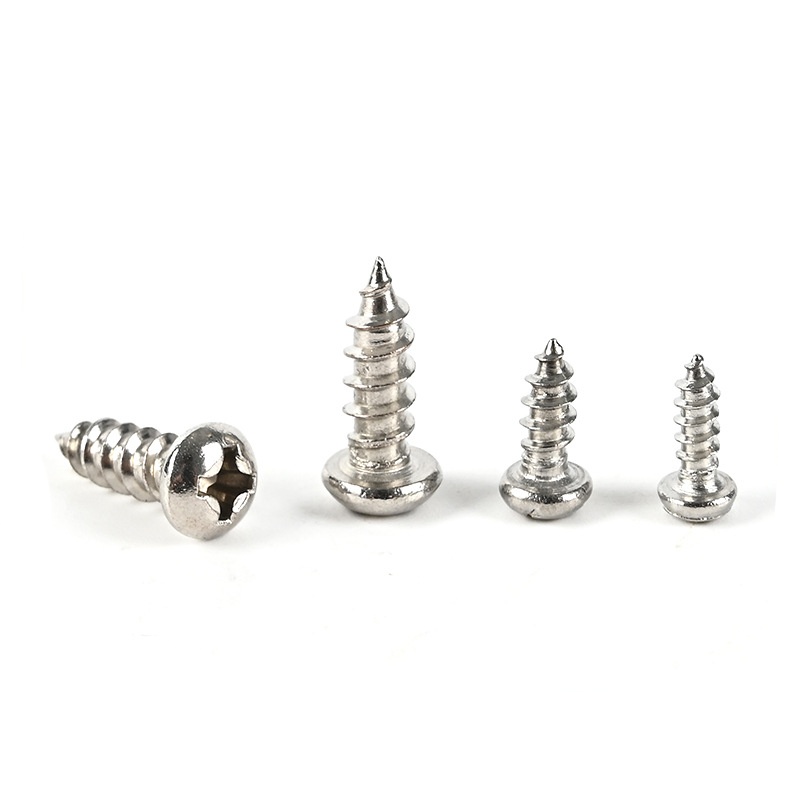

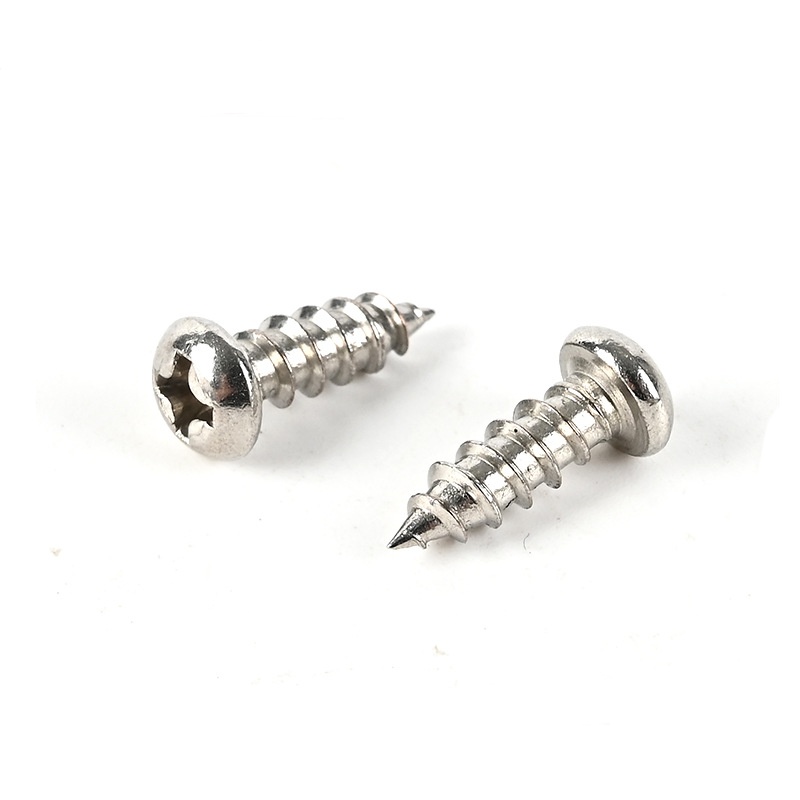

Üreticinin Pan kafalı çapraz girintili kılavuz çekme vidasıXiaoguo®çok yaygın bir vida türüdür. Başı düz bir disk şeklinde olup, üzerinde çapraz şekilli bir oyuk bulunmaktadır. Bu oluk, yıldız tornavida kullanılarak sıkılabilir. En belirgin özelliği, iş parçası üzerinde önceden diş açılmasını gerektirmemesidir; yapmanız gereken tek şey, metal bir plakaya, plastik parçaya veya tahtaya uygun boyutta bir delik açmak ve basitçe vidalamaktır.

İlgili iç dişleri otomatik olarak deliğe "oyacak" ve güvenli bir şekilde kavrayacaktır. Tava başlı çapraz girintili kılavuz vidası, elektrik muhafazalarının yapımında, otomotiv iç mekanlarında, mobilya montajında ve donanım bileşenlerinin hızlı bağlantısında yaygın olarak kullanılmaktadır. Seri üretim hatlarında elektrikli tornavidalar kullanılarak verimli kurulum için özellikle uygundurlar.

Pan Head Cross Recess Tapping Screw

Çalışma prensibi

Tava başlı çapraz girintili kılavuz vidanın çalışma prensibi, birleştirilen malzemelerin özelliklerine ve vida kuyruğunun tasarımına bağlı olarak metalin plastik deformasyonuna veya hafif kesilmesine dayanır.

Prefabrik alt delik

Kendinden kılavuzlu vidaları kullanmadan önce, bağlı bileşende bir pilot delik açılmalıdır. Alt deliğin işlevi vidaları yönlendirmek ve malzeme akışı için alanı kontrol etmektir.

İç diş oluştur

Pan kafalı çapraz girintili kılavuz vidası döndürüldüğünde ve eksenel olarak ilerletildiğinde, alt deliğe ilk giren konik uç olur ve delik açıklığının hafif bir genişlemesine neden olur. Diş alt deliğin çapından daha büyük olduğundan, diş dişleri delik duvarının malzemesine radyal sıkıştırma uygulayacaktır.

Kilitleme aşaması

Vida tam olarak yerleştirildiğinde, sıkıştırma veya kesme yoluyla oluşturulan dişli oyuk, vida dişi ile aynı hizada olur. Bağlanan malzeme, elastik sınır dahilinde hafif bir geri tepmeye uğrayarak vida dişlerini sıkı bir şekilde kavrar ve büyük bir sürtünme direnci oluşturur. Bu sürtünme kuvveti, her ikisine de aynı anda etki ederek vidanın titreşim veya dış kuvvet altında kendi kendine gevşemesini önler.

Pan Head Cross Recess Tapping Screw

SSS

（1）Ne kadar kalın çelik levhalara vidalanabilir?

Bağlanan çelik plakaların kalınlığının vidaların nominal çapından büyük olmaması tavsiye edilir. Plastik ve ahşap gibi yumuşak malzemeler uygun şekilde kalınlaştırılabilir.

（2）Büküm sırasında neden çok fazla tork varmış gibi geliyor ve hatta çivinin kırılmasına neden oluyor?

Olası nedenler ve çözümler:

Alt delik çok küçük → Uygun şekilde genişletilmelidir

Aşırı montaj torku → Dönme hızını azaltın

（3）Minimum sipariş miktarınız (MOQ) nedir?

Tava Başlı Çapraz Girintili Kılavuz Vidasının standart spesifikasyon toplu MOQ'u yaklaşık 10.000 - 50.000 adettir.

Pan Head Cross Recess Tapping Screw

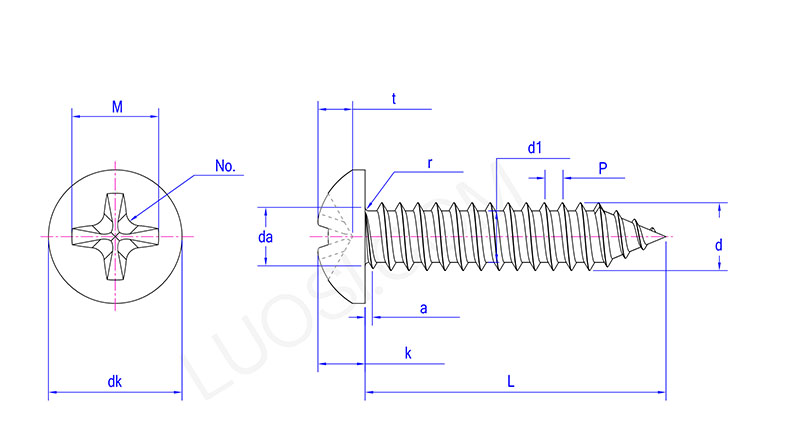

Pazartesi	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
maksimum	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
maksimum	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk maks	4	5.6	7	8	9.5	11	12	16	20
dk dk	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k maksimum	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
bin dakika	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
dk.	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
HAYIR.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
dakika	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
maksimum	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 maksimum	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
gün1 dakika	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d maksimum	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
günaydın	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
