Kalıcı Clinching Somun

Xiaoguo® küresel olarak temel bağlantı elemanları sağlar. Kalıcı bir klinik somunu ince tabaka malzemeleri için tasarlanmış kalıcı bir bağlantı elemanıdır. İlgileniyorsanız, ücretsiz örnekler sağlayabiliriz.

modeli:QIB/IND CLA

Talep Gönder

Ürün Açıklaması

Kalıcı bir klinik somunu sac için kullanılan kalıcı bir bağlantı elemanıdır. Kaynak veya dişleme gerektiren normal fındıklardan farklı olarak, bir şeyler eklemek için güçlü, güvenilir dişli bir nokta oluşturarak basın kuvveti ile hızlı bir şekilde monte edilebilir. Tam olarak yapılmış bir pilot ve tuhaf bir sapı var. Kurulduğunda, bu parçalar konuldukları malzemeyi hareket ettirerek bir kilit oluşturur.

Bu, termal deformasyonu önler, ek adımları ortadan kaldırır ve montaj süresini ve maliyetlerini önemli ölçüde azaltır. Bu teknoloji, verimli ve sağlam sabitleme çözümleri gerektiren yüksek hacimli üretim için idealdir ve çok çeşitli endüstrilerde kullanılır.

Ürün avantajları:

Kalıcı bir klinik somunu ile ilgili en önemli şey, önceden delinmiş ipliklere ihtiyaç duymadan doğrudan sünek sac veya demir olmayan plakalarda kalıcı, güçlü bir bağlantı oluşturabilmesidir. Kurduğunuzda, bir basın kalıcı klinik somunu malzemeye iter. Spesifik şekli, etrafındaki metali hareket ettirir ve başın altında ve/veya sapın etrafında halka şeklindeki bir girintiye (bir knurl veya oluk gibi) akar.

Ortaya çıkan güçlü mekanik kilit, dönme ve çekme kuvvetlerine etkili bir şekilde direnir. Bu teknoloji ayrıca, cıvata bağlantısı için güçlü ve güvenilir bir temel sağlayan titreşime dayanıklı yüksek mukavemetli bir iplik eki üretir.

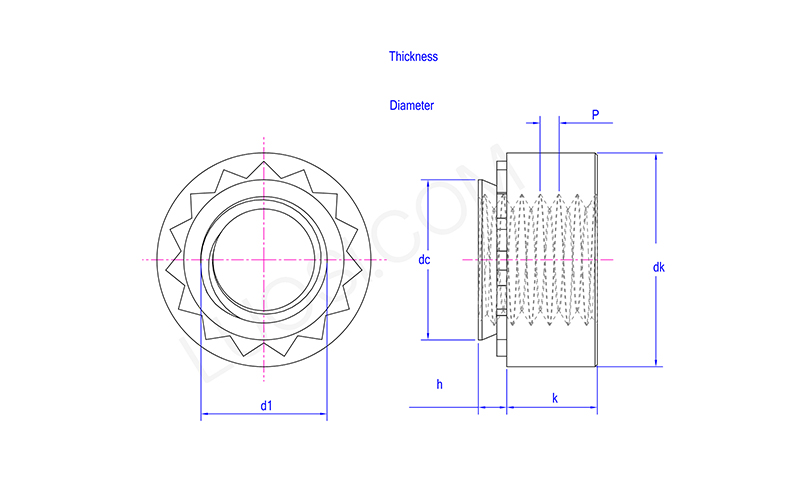

Mon	M2-1	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
DC Max	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
DK Min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
DK Max	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
K Min	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
K MAX	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
H kodlayıcı	1	2	1	2	1	2	1	2	1	2	1
H maks.	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Montaj plakasının kalınlığı min	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Montaj delikleri min	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Montaj deliklerinin çapı maks.	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
D1	M2	M2	M3	M3	M3.5	M3.6	M4	M4	M5	M5	M6

Kalıcı klinik somunları için ana arıza modları nelerdir?

Kalıcı klinik fındıkları birkaç ana şekilde başarısız olabilir. Biri, somun düz tabakadan çıktığında. Bu genellikle klinik yeterince derin değilse veya somun tabakanın kalınlığı için doğru değilse olur. Bir diğeri döner - somun tabakaya döndüğünde, genellikle terlemeler yeterince iyi sürüklenmediği için. İçerideki iplikler de soyulabilir.

Doğru somunu seçmek ve kurulumu doğru bir şekilde ayarlamak, bu sorunların gerçekleşmesini önler.
