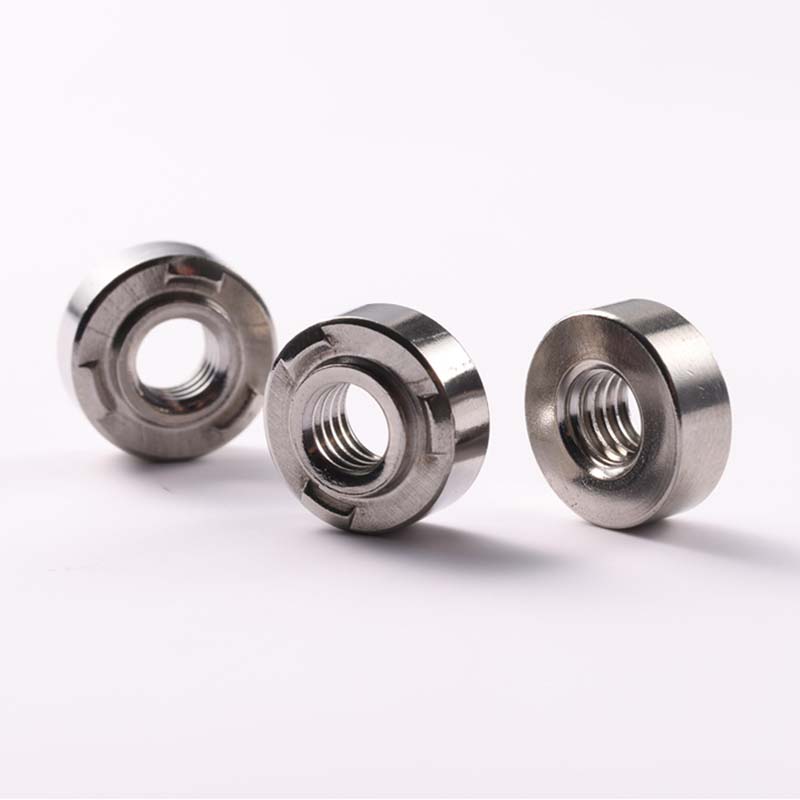

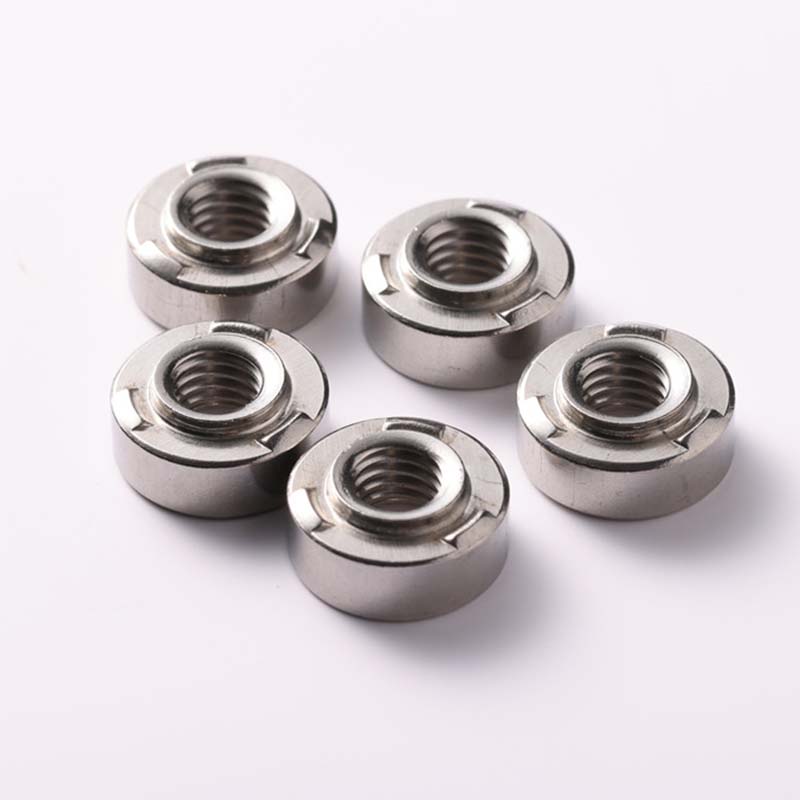

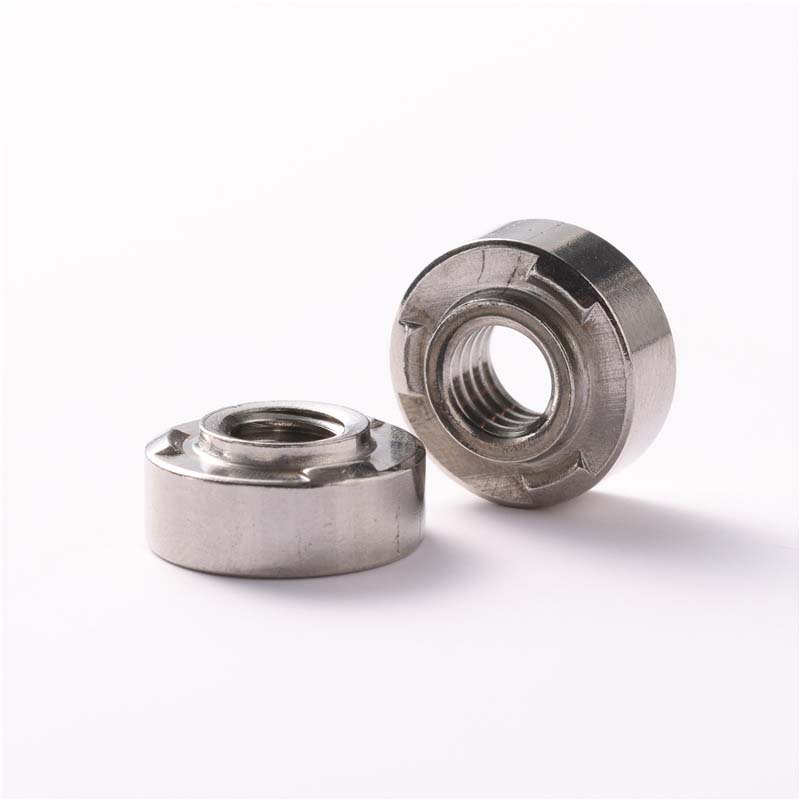

Kendinden Perçinli Projeksiyon Kaynak Somunu

Xiaoguo® Fabrikası tarafından üretilen kendiliğinden perçinlenen projeksiyon kaynak somunu, metal yüzeylere kaynak yapılabilir. Ek alete ihtiyaç duymadan kendi kendine sıkılabilir. Sadece tabanın kaynaklanmasıyla dişler cıvatayı sıkıca kavrayabilir. Titreşim bile gevşemeyi etkili bir şekilde önleyebilir.

modeli:QIB/IND WN

Talep Gönder

Ürün Açıklaması

Kendinden perçinli projeksiyon kaynak somununun yan veya alt kısmında çıkıntılar, kancalar veya dişler gibi bazı özel yapılar bulunmaktadır. Bu yapılar kendi kendini sıkma özelliğinin anahtarıdır. Diş özellikleri de oldukça çeşitlidir ve ilgili çeşitli cıvatalarla eşleştirilebilir.

Ürün Özellikleri

Kendiliğinden perçinlenen projeksiyon kaynak somunu, tabanın altında tırtıklı veya dişli bir yapıya sahiptir. Bunları önceden açılmış deliklere (özel bir kaynak tabancası veya alet kullanarak) ittiğinizde, bu tırtıklar metal plakaya gömülecektir. Daha sonra somunun orta deliğinden kaynak işlemini gerçekleştirebilirsiniz. Kaynak onu kalıcı olarak yerine kilitleyecektir, ancak çentikler onu kaynak işlemi için zaten sağlam bir şekilde sabitlemiştir. Kendiliğinden kilitlenen yapı ustaca tasarlanmış olup, mekanik kilitlemenin kaynak sırasında eş zamanlı olarak gerçekleştirilmesine olanak tanır ve bağlantının stabilitesi için çifte garanti sağlar. Kaynak parçalarına güçlü adaptasyona sahiptir. İster ince demir levha ister kalın çelik levha olsun, kaynak ve sabitleme işlemini sağlam ve sorunsuz bir şekilde gerçekleştirebilir.

Kendi kendine yerleşen projeksiyon kaynak somunlarının kullanımı belirli bir delik çapı gerektirir. Delik çapının somunun tırtıklı halkasından biraz daha küçük olması gerekir. Dişler bastırıldığında deliğin kenarında hafif bir deformasyona neden olacak ve böylece sıkı bir tutuş oluşturacaktır. Delik çapı boyutu yanlışsa somunlar kaynak öncesinde düzgün şekilde sabitlenemez.

Kendiliğinden perçinlenen projeksiyon kaynak somunları, belirli bir kalınlık aralığındaki metal levhalarda kullanıma en uygun olanlardır. Genellikle yaklaşık 0,8 milimetre ila 3,0 milimetre arasındadır. Çok ince olursa somunun dişleri kırılabilir. Çok kalın olması durumunda somunun deformasyonu malzemeyi sıkı bir şekilde sıkıştırmak için yeterli olmayabilir. Sac kalınlığına uygun olduğundan emin olmak için lütfen somunun özelliklerini kontrol edin.

Ürün parametreleri

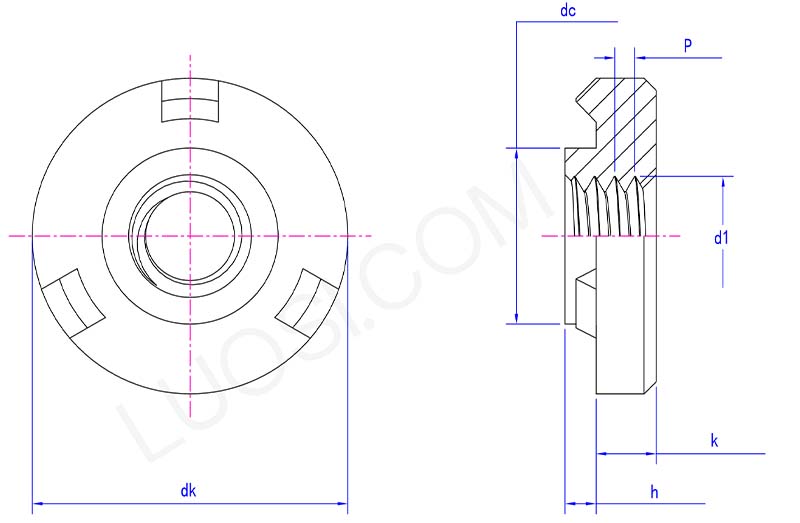

self clinching projection weld nut parameter

Pazartesi	M3	M4	M5	M6
P	0.5	0.7	0.8	1
DC maksimum	4.36	5.5	6.32	8.01
dk maks	7.82	9.42	11.17	13.25
dk dk	7.57	9.17	10.92	13
saat maksimum	0.77	0.77	0.77	1.22
k maksimum	1.59	2.68	3.88	4.66
bin dakika	1.39	2.48	3.68	4.46
d1	M3	M4	M5	M6
