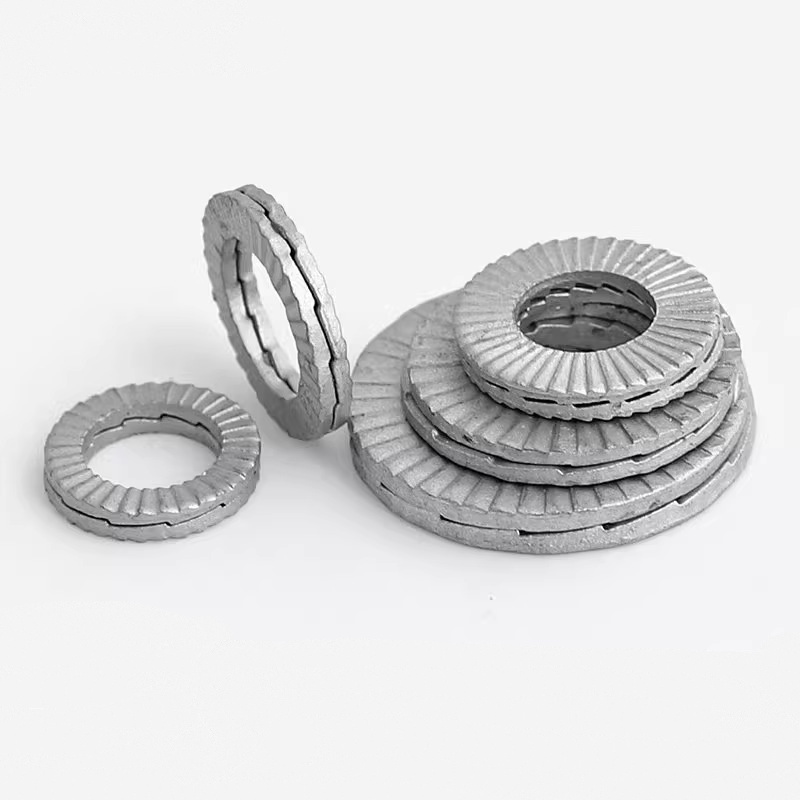

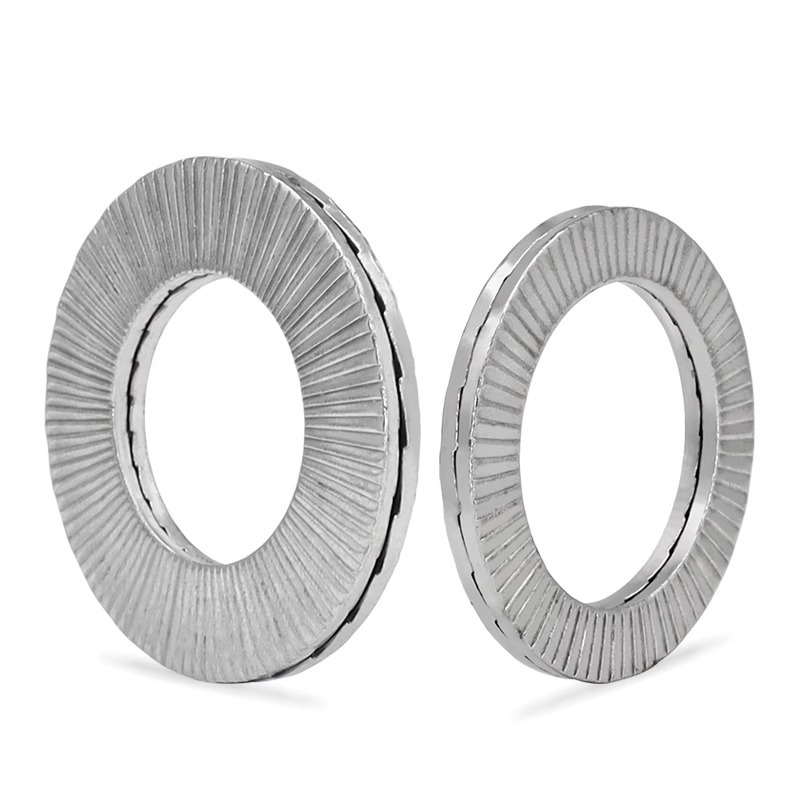

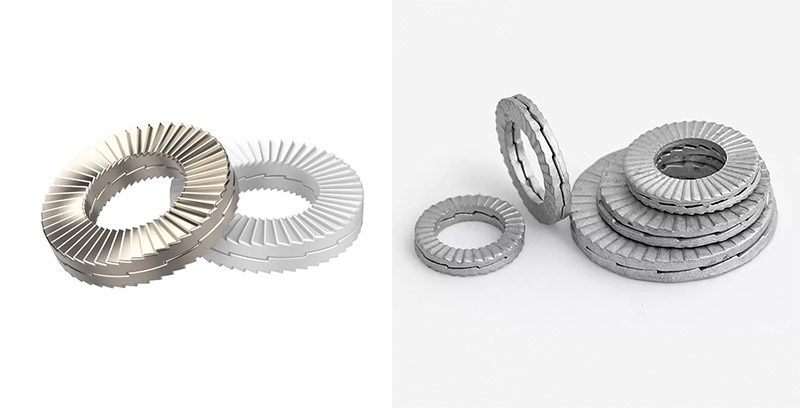

İki Katlı Kendinden Kilitli Büyük Pullar

İki katlı kendinden kilitlemeli büyük rondelaların takılması oldukça basittir. Sadece büyük dişli yüzeyin düzgün şekilde hizalandığından ve doğru konuma yerleştirildiğinden emin olun ve ardından işlemi tamamlamak için cıvatayı veya somunu standart torkla sıkın. Kurulumu karmaşık teknikler veya pahalı araçlar gerektirmez, ancak %100 performans elde etmek için dikkat edilmesi gereken birkaç önemli nokta vardır.

（1）Kurulum Öncesi Hazırlık

İş parçasının temizlenmesi: Cıvataların, somunların, iki katlı kendinden kilitli büyük rondelaların ve bağlı parçaların temas yüzeylerinin temiz, düz, yağ lekesi, pas veya çapaksız olduğundan emin olun.

Kontrol edilecek pul sayısı: Kullanım esnasında çift olarak (iki parça bir takım teşkil eder) kullanılmalıdır.

Montaj yüzeyinin tipini kontrol edin: açık delik mi yoksa kör delik konfigürasyonu mu olduğu ve pul sayısını belirleyin.

（2） Yıkayıcıyı yerleştirin

Rondela çiftlerini çıkarın ve "büyük dişli yüzeyin (kama şeklindeki yüzey)" birbirine baktığından emin olun. Bunları yanlış sırada bölmeyin veya kurmayın.

（3） Açık delikler ile kör delikler arasında ayrım yapın

Kör delik / cıvata bağlantısı: Cıvata başı ile bağlı bileşen arasına yerleştirilen yalnızca bir çift iki katlı kendinden kilitlemeli büyük rondela gereklidir. Somun diğer taraftan sıkılır.

Açık delik / Cıvata-Somun Montajı: Kullanım sırasında, iki çift İki katlı kendinden kilitlemeli büyük rondela gereklidir. Bir çifti cıvata başının altına, diğer çifti ise somunun altına yerleştirilir.

（4）Doğru teması sağlayın

Rondelanın dış tarafındaki radyal diş yüzeylerinin cıvata başının (veya somunun) bir tarafıyla temas halinde olduğundan, diğer tarafının ise bağlı bileşenin yüzeyiyle temas halinde olduğundan emin olun.

（5）Sıkın

Bir tork anahtarı kullanın ve bağlantı elemanlarını ilgili tork değerlerine göre sıkın.

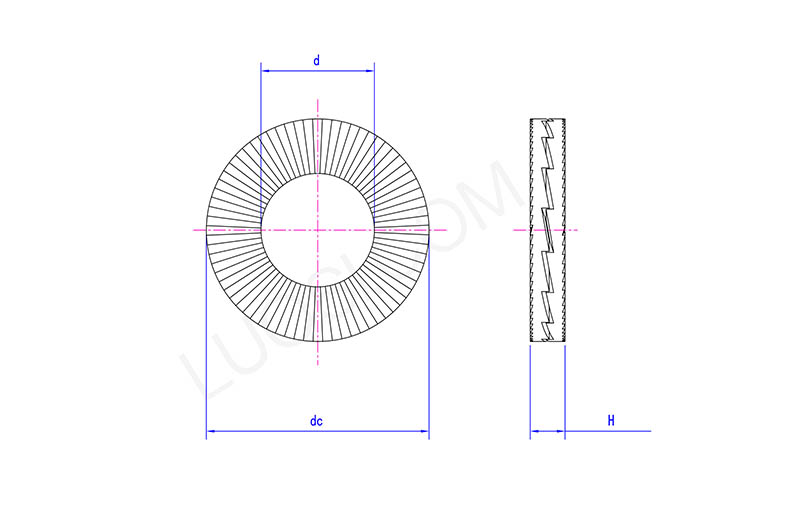

Pazartesi	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maksimum	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
dk.	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
DC maksimum	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
en az	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Y maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
saat dk	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Tekrar kullanılabilir mi?

İki katlı kendinden kilitlemeli büyük rondelalar genellikle yeniden kullanılabilir. Ekipmandan çıkarıldıktan sonra contanın her iki parçası da iyice kontrol edilmelidir.

Yeniden kullanıma izin verme koşulları: İç halkadaki geniş diş yüzeyi ve dış taraftaki radyal dişlerde aşırı aşınma, gözle görülür deformasyon, çatlak veya hasar yoksa temizlenip tekrar takılabilir.

Değiştirmeyi gerektiren durum: Muayenede bariz bir aşınma veya hasar ortaya çıkarsa, yetersiz kilitleme kuvvetinin önlenmesi için yeni bir rondela seti derhal değiştirilmelidir.
