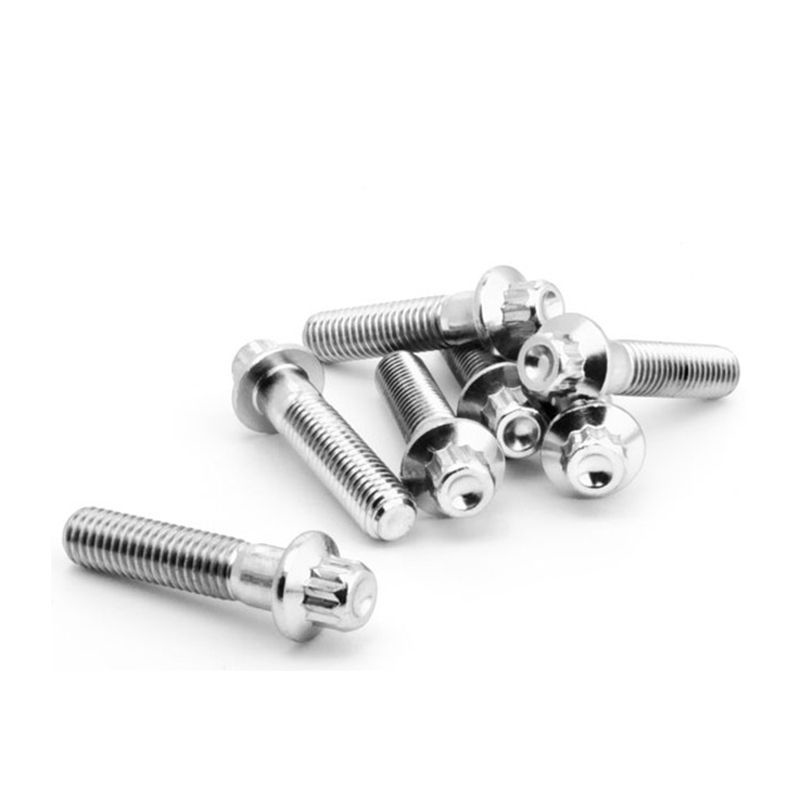

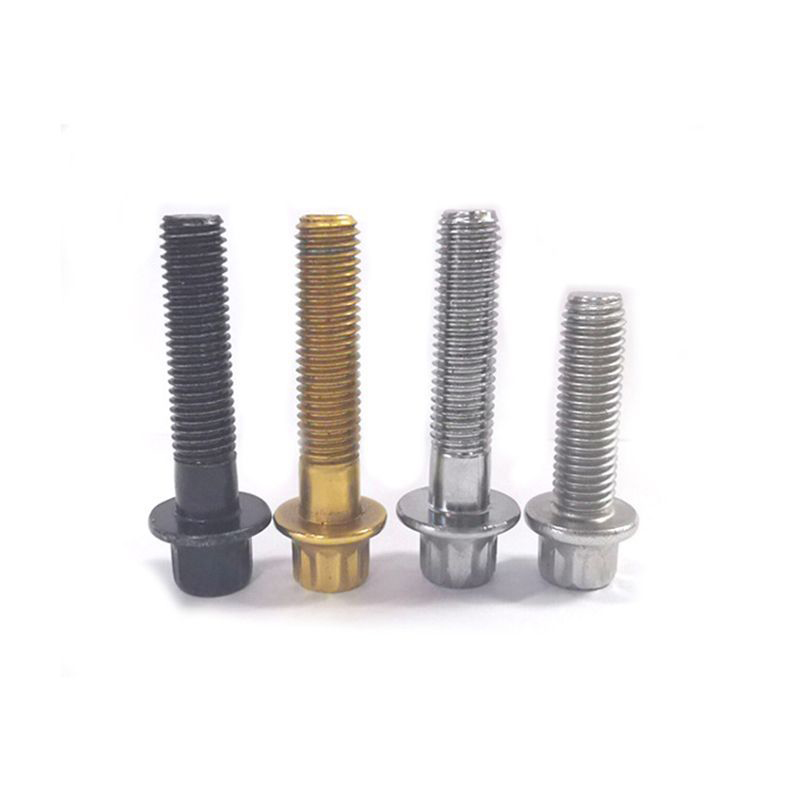

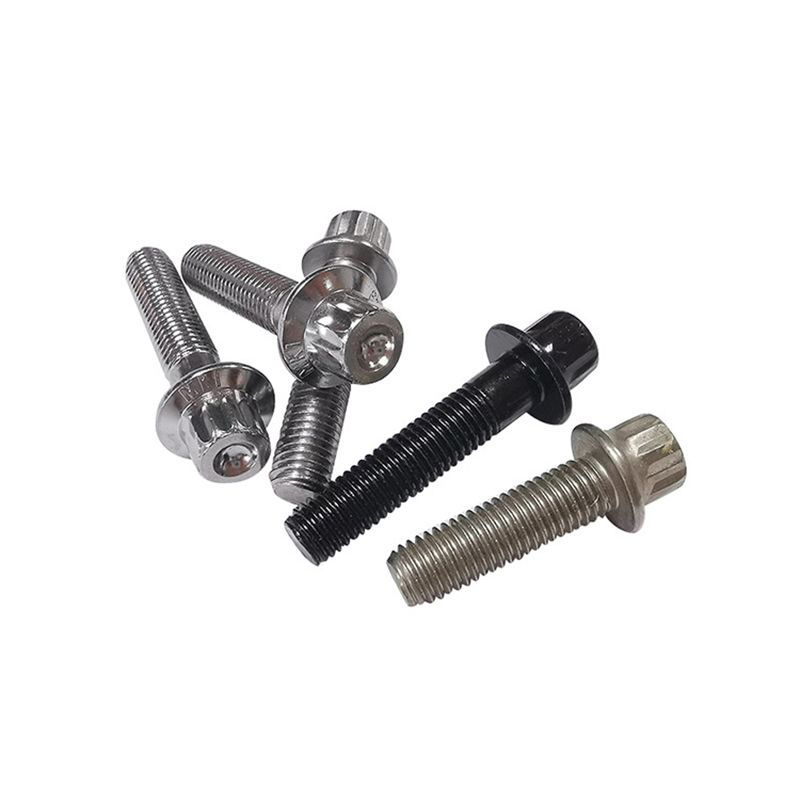

12 Noktalı Flanş Vidası, Azaltılmış Şaftlı

Şaftı küçültülmüş 12 noktalı flanş vidası başlığın 12 köşesi vardır. Aşağıdaki flanş plakası bir conta gibidir ve bağlı malzeme ile temas alanını arttırır. Ortadaki ince çubuk kısmı, sıradan vidalı çubuklara göre çap olarak daha küçüktür ve bazı özel senaryolarda uygulanır.

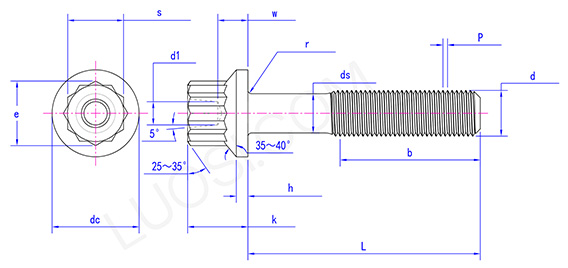

Ürün parametreleri

Pazartesi	#10
P	32
D1	0.1
doğru akım	0.375
dsmax	0.171
DS dk.	0.161
e	0.278
saat maksimum	0.05
saat dk	0.04
k	0.26
R dk.	0.015
maksimum r	0.025
maksimum	0.251
dakika	0.243
w	0.13

Özellikler

Bu 12 nokta başlı flanş vidası hidrolik pompa kurulumu için kullanılabilir. Yüksek basınç pompası sallanarak montaj cıvatalarının gevşemesine neden olabilir. Kısa sap tasarımı boyun titreşimini emebilir. Flanş sızdırmazlığı yağ sızıntısını önleyebilir ve ayrı bir conta gerektirmez. Standart cıvatalar birkaç ay içinde kırılırken, bu cıvatalar 10.000 saatten fazla çalışmaya dayanabilir.

Egzoz manifoldu bağlantısı için azaltılmış saplı 12 noktalı flanş vidası kullanılabilir. Türbin manifoldu, termal gerilim nedeniyle cıvata deliklerinde çatlayabilir. Bu sorunu çözebilirler. Vida çubuğu, stres kırılmasını önlemek için 800°C'deki termal döngü sırasında bükülebilir. Söküldüğünde altıgen başlığa göre paslanmaya karşı daha dayanıklıdır. Nikel tutukluk önleyici madde uyguladığınızdan emin olun. Servis ömrü sıradan cıvatalardan iki kat daha uzundur.

Bu 12 nokta başlı flanş vidaları ağırlığı azaltabilir. Dişin altındaki daha dar kısım, dayanıklılıktan ödün vermeden malzeme kaybını azaltabilir. Uçak panelleri veya yarış arabaları gibi ağırlığa duyarlı uygulamalar için son derece uygundur. Flanşlar hala yerleşik conta olarak kullanılabilir.

Avantaj

Azaltılmış saplı 12 nokta başlı flanş vidası güçlü bir sıkma kuvvetine sahiptir. Sıkıldığında büyük torka dayanabilir. Flanş plakasının sürtünmeyi arttırması nedeniyle titreşimli ortamda gevşemesi de oldukça zordur. Gevşemenin neden olduğu güvenlik tehlikelerini ve ekipman arızalarını azaltmıştır. Üstelik montaj sırasında ince çubuk tasarımı, zahmetli raybalamaya gerek kalmadan daha ince malzemelerden veya küçük deliklerden daha kolay geçmesini sağlar. Kullanımı kolaydır ve zamandan ve insan gücünden tasarruf sağlar.
