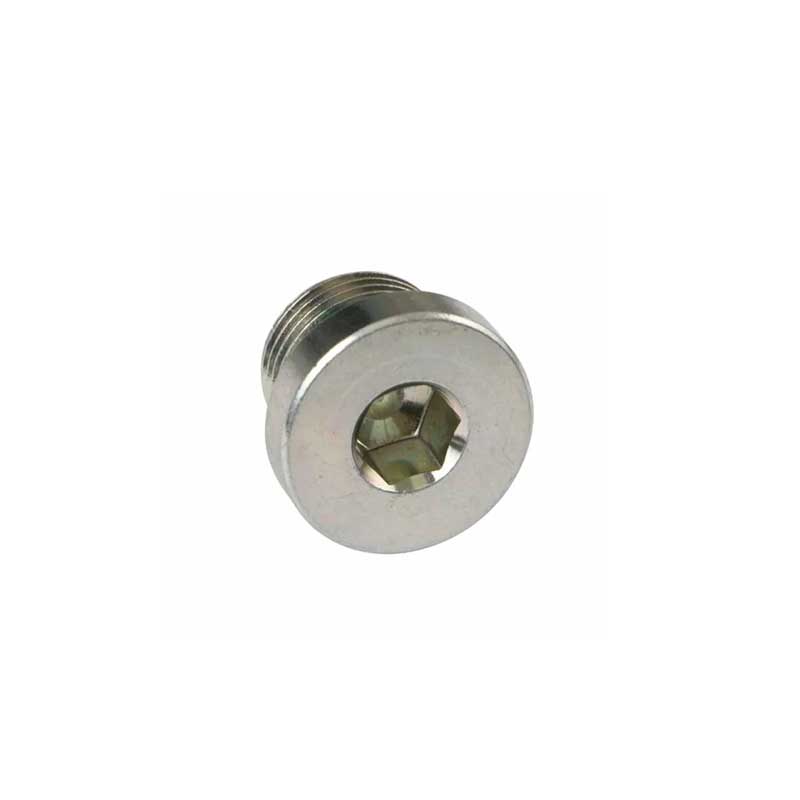

4BN BSP Erkek Sabit Conta İçi Boş Altıgen Hidrolik Tapa

Xiaoguo® 4BN BSP Erkek Sabit Conta İçi Boş Altıgen Hidrolik Fiş istikrarlı bir performansa sahiptir ve indirimli fiyatlar sunar. Çalışma sırasında sızdırmazlık elemanları vidalı kapak üzerine sıkıca sabitlenecek ve kurulum veya sökme sırasında kaybolmayacak veya kaymayacaktır. Her zaman düzgün bir basınç dağılımını koruyabilir, istikrarlı ve tutarlı bir sızdırmazlık etkisi sağlayabilir.

modeli:IS09974-2Type E

Talep Gönder

Ürün Açıklaması

4BN BSP Erkek Sabit Conta İçi Boş Altıgen Hidrolik Tapa, profesyonel bir hidrolik bileşendir. Temel özellikleri şunlardır:

（1）Konu spesifikasyonu: Uluslararası evrenselliğinin temelini oluşturan ve iki türe ayrılan BSP standart dış ipliğini benimser.

①BSPP (G): Paralel dişliler, conta tamamen uç yüze entegre conta halkasına bağlıdır.

②BSPT (R): Metaller arası sızdırmazlık sağlayabilen ancak BSPP ile uyumlu olmayan konik diş.

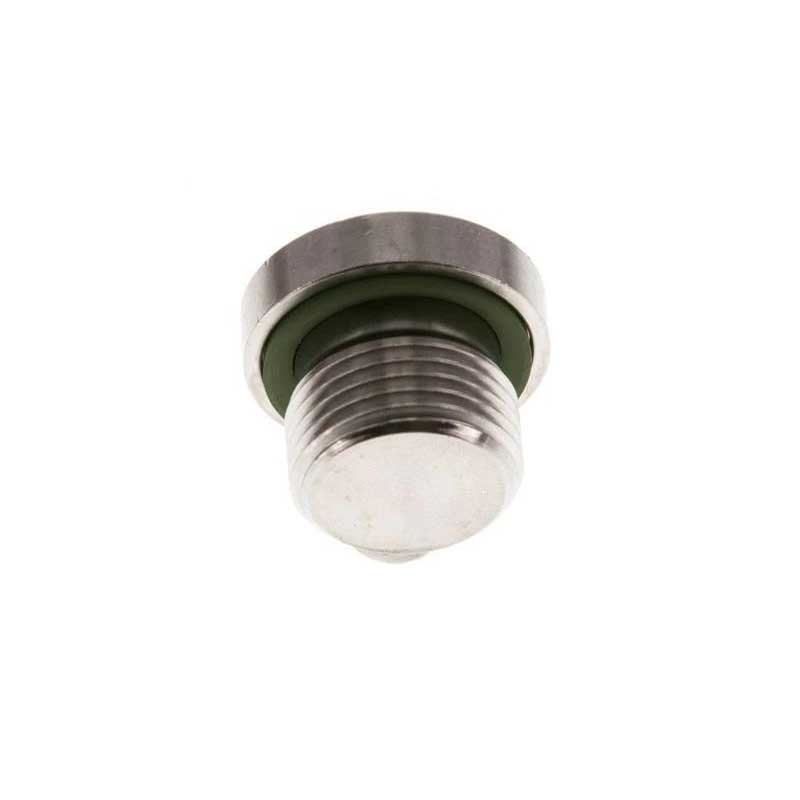

（2） Ayrılmayı Önleyici Sızdırmazlık: Çekirdek Tasarımı. Entegre sızdırmazlık halkası uç yüz oluğuna fiziksel bir yöntemle sabitlenerek 4BN BSP Erkek Sabit Conta İçi Boş Altıgen Hidrolik Fişin yüksek basınç ve titreşim altında bile hareket etmemesi veya çıkmaması sağlanır. Yaygın sızdırmazlık malzemeleri arasında NBR (genel yağa dayanıklı tip) veya FKM (yüksek sıcaklığa dayanıklı ve kimyasal korozyona dayanıklı tip) bulunur.

（3）Altıgen tahrik: Başta bulunur, standart bir altıgen anahtar kullanılarak kurulup sökülebilir ve özellikle dar veya kapalı alanlarda çalışmaya uygundur.

（4）Sağlam gövde: Ana gövde, yüksek basınca ve zorlu ortamlara dayanabilmesi için genellikle karbon çeliği (yüksek mukavemetli, genellikle paslanmayı önlemek için galvanize edilir), paslanmaz çelik (yüksek korozyon direnci) veya pirinç (genellikle su ve gaz hatlarında kullanılır) gibi dayanıklı malzemelerden yapılır.

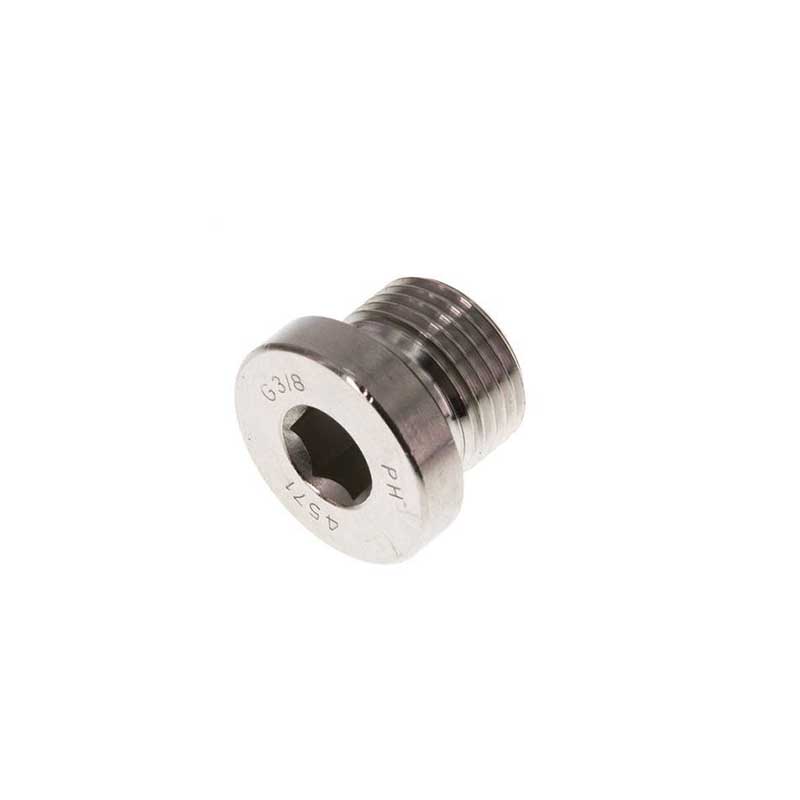

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

Teknik Özellikler

（1）Standartlara uygundur: 4BN BSP Erkek Sabit Conta İçi Boş Altıgen Hidrolik Fiş, ISO 1179-2 (Tip E) uluslararası standardına uygundur.

（2）Özellik aralığı: Diş boyutları genellikle G1/8" ile G3" arasında değişir.

（3）Çalışma basıncı: Basınç seviyesi, 4BN BSP Erkek Sabit Conta İçi Boş Altıgen Hidrolik Fişin teknik özelliklerine bağlı olarak değişir.

（4）Çalışma sıcaklığı: Sızdırmazlık halkasının malzemesine bağlı olarak değişir ve aralık oldukça geniştir.

（5）Boyut parametreleri: Genel boyutlar, iplik spesifikasyonuna bağlı olarak değişecektir. Çekirdek boyutları, kafanın çapını, toplam uzunluğu ve karşıt kenarlar arasındaki genişliği vb. içerir.

（6）Yüzey işleme: Korozyon direncini arttırmak için yüzey galvanizleme ve nikel kaplama gibi işlemlere tabi tutulacaktır.

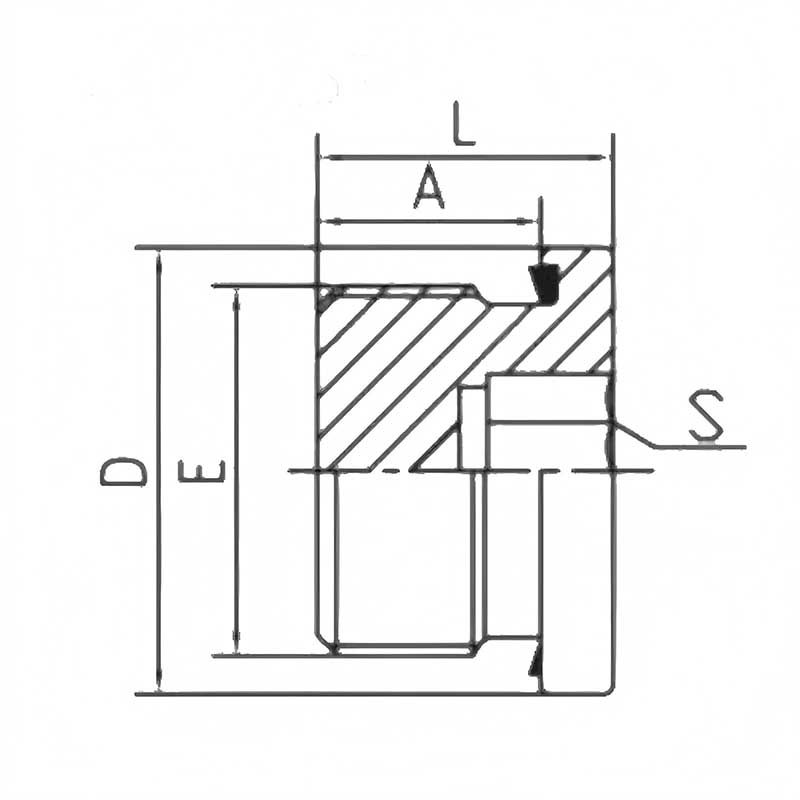

4BN BSP Male Captive Seal Hollow Hex Hydraulic Plug

PARÇA#	İPLİK	ESES	BOYUTLAR					MPA
PARÇA#	E	ED	A	L	S	D	NM	PN
SEG02	G1/8”X28	ED-10	8	12	5	14	11-13	40
SEG04	G1/4”X19	ED-14	12	17	6	19	25-30	40
SEG06	G3/8”X19	ED-17	12	17	8	22	42-58	40
SEG08	G1/2”X14	ED-21	14	19	10	27	72-82	40
SEG12	G3/4”X14	ED-27	16	21	12	32	21-140	40
SEG16	G1"X11	ED-33	16	22.8	17	40	150-180	40
SEG20	G1.1/4”X11	ED-42	16	22.8	22	50	190-280	31.5
SEG24	G1.1/2”X11	ED-48	16	22.8	24	55	260-350	31.5
SEG32	G2"X11	ED-60	18	26	27	70	340-400	31.5
SEG40	G2—1/2X11	ED—B40	-	-	27	-	340-400	31.5
