Segman Yuvarlak Tel Segmanlar

Xiaoguo® fabrikası tarafından üretilen Segman Yuvarlak Tel Tespit Halkaları, boyut toleransı açısından hassas bir şekilde kontrol edilir, karşılık gelen dairesel deliklere ve yuvalara sıkı bir şekilde oturarak daha istikrarlı bir çalışma sağlar.

Talep Gönder

Ürün Açıklaması

Aşağıda Segman Yuvarlak Tel Snap Halkalarının çalışma prensibine bir giriş yer almaktadır.

1.Yapısal Temel

Segman Yuvarlak Tel Tespit Halkaları, yuvarlak kesitli bir yay çeliği telinin, açıklığı olan dairesel bir halkaya sarılmasıyla oluşturulur.

Serbest durumda, dış çapı hedef kurulum deliğinin çapından biraz daha büyüktür. Kesit dairesel olduğundan, tüm halkanın keskin kenarları yoktur ve bu nedenle kurulum veya kullanım sırasında delik duvarını veya eşleşen parçaları çizmez.

Circlip Round Wire Snap Rings

2.Kurulum süreci

Kompres

Açıklığın her iki ucunu kavramak için soket çeneli penseyi kullanın ve penseyi sıkmak için kuvvet uygulayın. Bu noktada Segman Yuvarlak Tel Segmanlar radyal olarak sıkıştırılarak dış çapı küçülür ve montaj deliği çapından daha küçük dairesel bir halkaya dönüşür.

Deliğe yerleştirin

Sıkıştırılmış durumdayken tespit halkasını bir bütün olarak deliğe yerleştirin ve önceden işlenmiş dairesel oluk konumuna kadar itin.

Serbest bırakmak

Kilitleme kelepçesini serbest bırakın. Tutma halkası dış kuvvet kısıtlamasını kaybeder ve depolanan elastik potansiyel enerjisine güvenerek dışarı doğru genişler.

Serbest durumdaki dış çap, delik çapından daha büyük olduğundan, tespit halkası oluğun tabanına sıkı bir şekilde oturacak ve delikten dışarı çekilemeyecek.

Konumlandırmanın tamamlanması

Tespit halkası oluğa yerleştirildikten sonra deliğin içinde düzgün, halka şeklinde bir basamak yüzeyi oluşturulur. Konumlandırılacak parçanın bu basamağa sıkı bir şekilde bağlanması, böylece delik içinde belirli bir eksenel konumla sınırlandırılması ve dışarı doğru kaymaması gerekir.

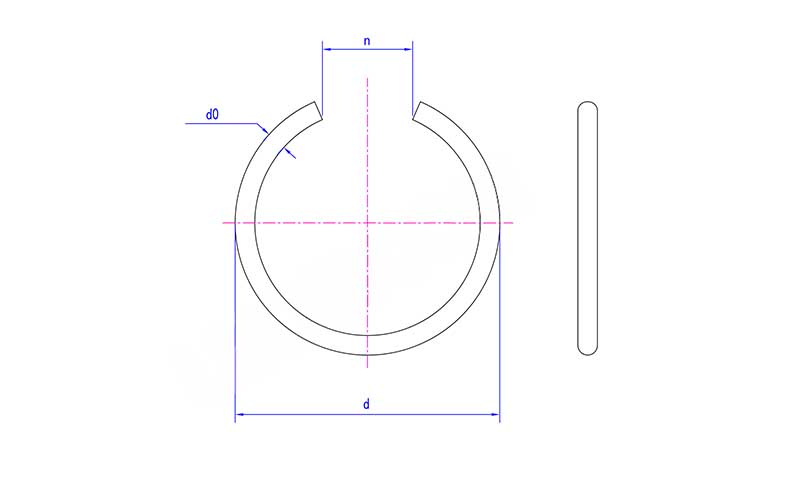

Circlip Round Wire Snap Rings

Pazartesi	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d maksimum	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
dk.	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

3.Temel çalışma prensibi dökümü

Serbest durum: Dış çap > Delik çapı, doğrudan deliğe yerleştirilemez

Sıkıştırılmış durum: Dış çap < Delik çapı (elastik deformasyondan yararlanılır), kilitleme yayı kuvvet uygular, çap azalır

Yuvaya yerleştirin: Sıkıştırılmış durumu koruyun ve oluk konumuna gönderin

Serbest bırakıldıktan sonra, çalışma durumu: Dış çap eski haline döner > Delik çapı (yiv duvarı ile sınırlıdır), elastik geri yükleme kuvveti radyal basınca dönüşür ve Segman Yuvarlak Tel Tespit Halkalarının oluğun tabanına sıkı bir şekilde yapışmasına neden olur
