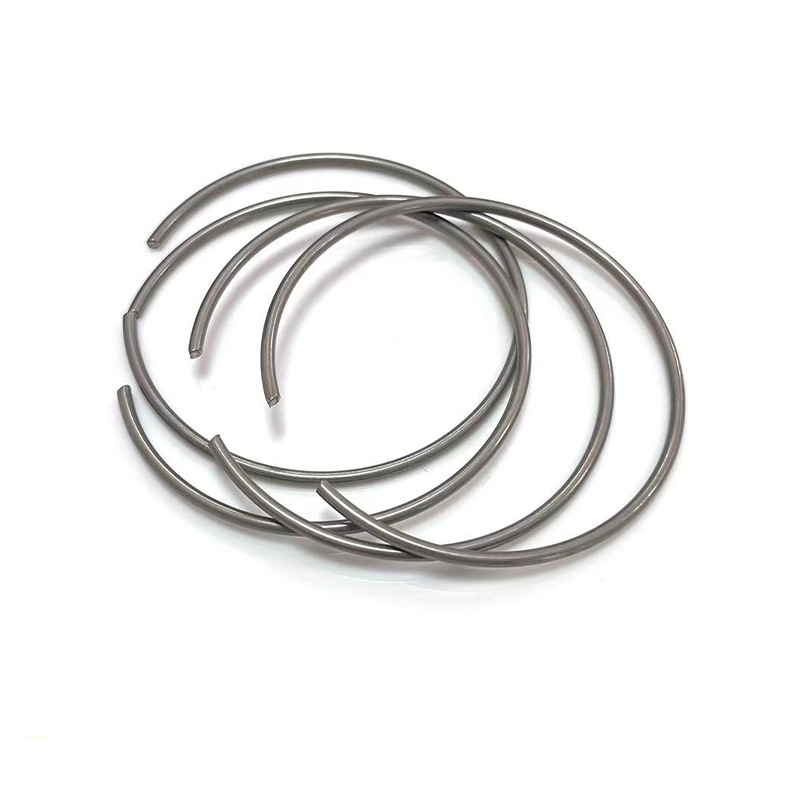

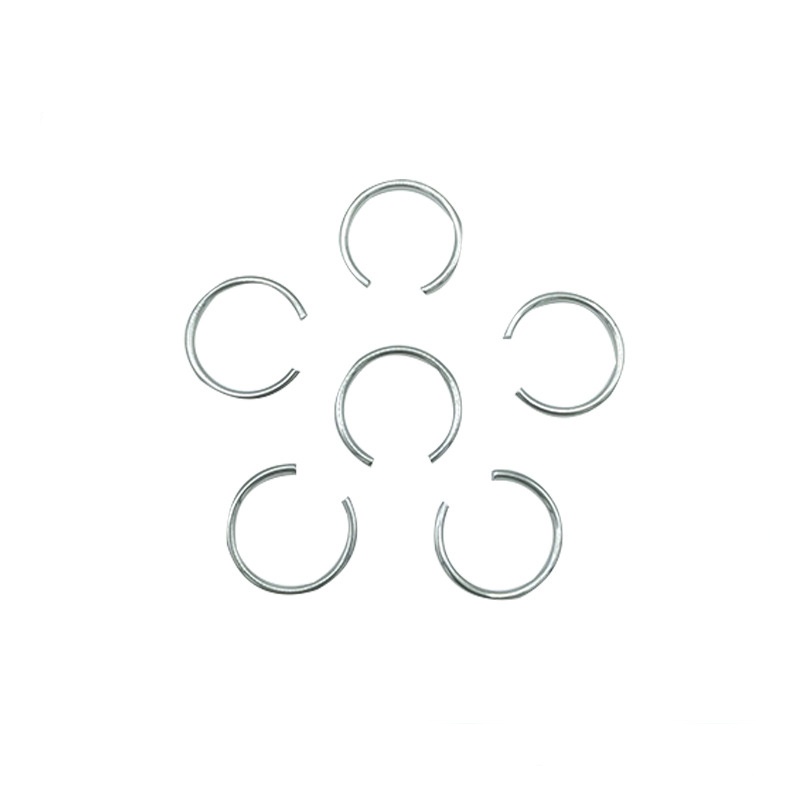

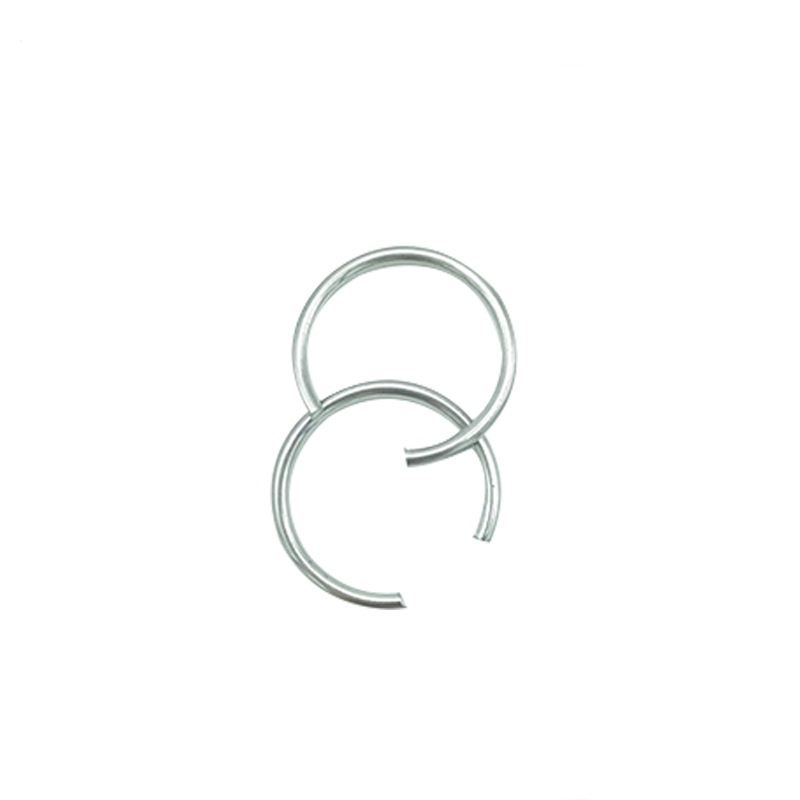

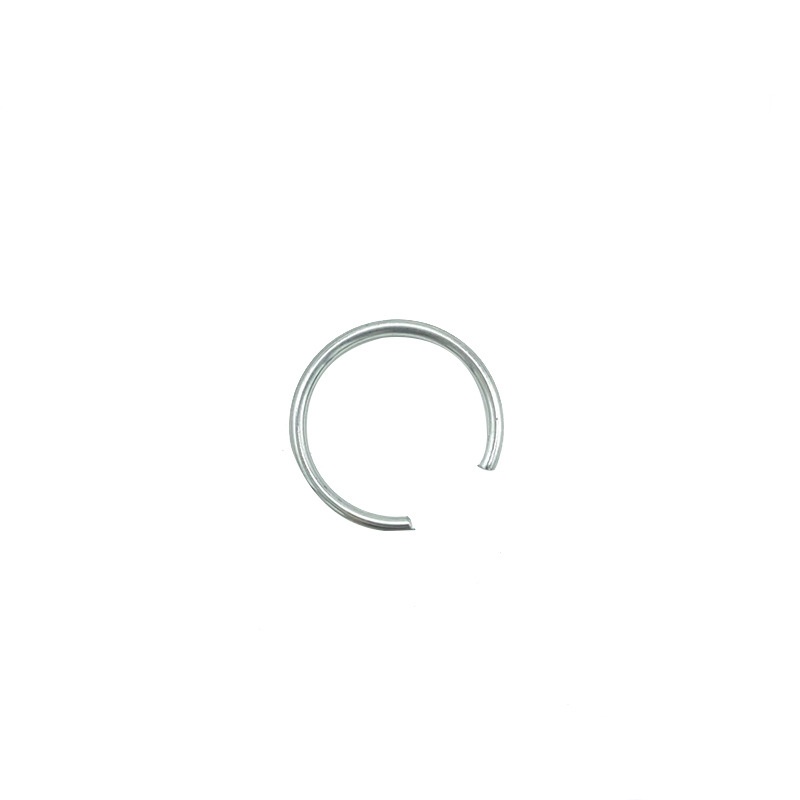

DIN 7993 İç Segmanlar

DIN 7993 İç Segmanların düzenliliği mühendislik teknisyenlerinin referansını kolaylaştırmak amacıyla sağlanmıştır. Önemli olan ürünün servis ömrünü uzatmak ve değiştirme maliyetini azaltmaktır.

1.Görsel inceleme (büyüteçle)

DIN 7993 İç Tespit Halkalarının yüzeyini incelemek için 10x veya daha yüksek büyütme oranına sahip bir büyüteç kullanın. Stres yoğunluğunun olduğu bölgelere özellikle dikkat edin. Tokanın görünümü düzgün ve kusursuz olmalıdır.

Çatlak: İzin verilen çatlak derinliği ≤ 0,02 mm

Çizikler: Ciddi çizikler niteliksiz olarak sınıflandırılır.

Korozyon: Kırmızı pasın ortaya çıkması, korozyon önleyicinin başarısız olduğunu gösterir. Bileşen derhal değiştirilmelidir.

2.Deformasyon ve düzlük denetimi

Çevirme: DIN 7993 İç Emniyet Halkalarını düz bir yüzeye yerleştirin ve herhangi bir düzlemsel bükülme olup olmadığını kontrol edin. Düz olmalı ve gözle görülür bir deformasyon olmamalıdır.

Kalıcı deformasyon: Toka orijinal şeklini kaybetmiştir.

Spiral distorsiyon: Kurulum sırasında aletlerin yanlış kullanılması sonucu oluşan, nesnenin sıkışıp kendi ekseni etrafında dönmesine neden olan deformasyon.

3.Elastisite ve Gerilim Muayenesi

Elastik zayıflama/gerilme kaybı: DIN 7993 İç Emniyet Halkaları, sıkıştırma sonrasında kuvvetli bir şekilde geri sekmez veya oluğa yerleştirildikten sonra elle hafifçe itildiğinde önemli ölçüde sallandığı görülebilir.

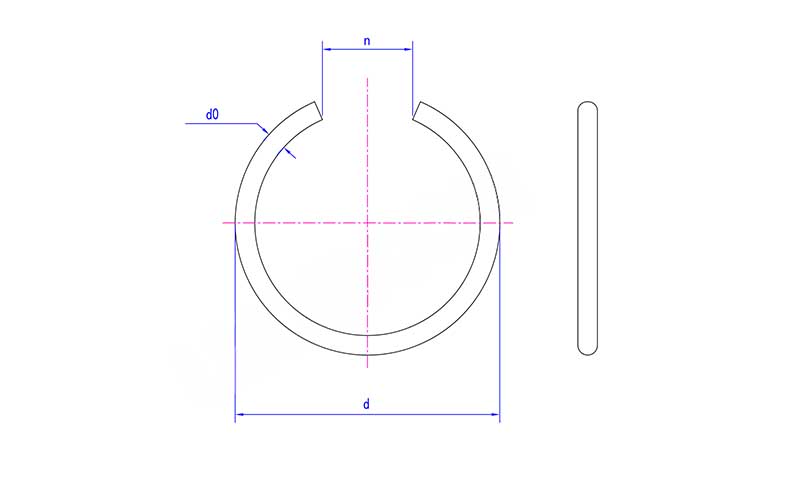

4. Boyut denetimi

Dış çap sapması: tolerans aralığı ±0,05 mm

İç çap sapması: Farklı spesifikasyon aralıkları, farklı sertlik aralıklarına karşılık gelir.

Açıklık açıklığı: Eksenel yer değiştirme 0,15 mm'yi geçmemelidir.

5. Olukların muayenesinde işbirliği yapın

Her bakım sırasında deliklerin içindeki oluklar da kontrol edilmelidir.

Oluk aşınması/uzatması: Yivin çapını ölçmek için bir kumpas kullanın ve standart tolerans aralığı içinde kalıp kalmadığını kontrol edin.

Oluk kenarında hasar: Oluğun yan duvarlarını ve kenarlarını inceleyin. Çapak, flanş, ezilme veya pah hasarı varsa ilgili parçaların onarılması veya değiştirilmesi gerekir.

Oluğun alt kısmında hasar: Oluğun alt kısmında çizikler, korozyon veya malzeme birikmesi var.

Yağ geçişi tıkanması: Oluğun yakınında birikinti veya yabancı cisimler tıkanıyor.

6.Koordinasyon halinde bileşen durumunu kontrol edin

Kelepçeler tarafından konumlandırılan bileşenler aynı zamanda DIN 7993 İç Emniyet Halkalarının kuvvet koşullarını da etkileyecektir.

Yüzey aşınması: Sıkıştırma halkasıyla temas eden bileşenin uç yüzünde eşit olmayan aşınma, kademeli aşınma veya girintiler görülüyor.

Eşleşen uç yüz pahları/yuvarlak köşeler: Pahlar veya yuvarlak köşeler çok büyükse, tokanın fiili etkin kuvvet taşıma alanı azalacaktır.
