Havşa Dış Dişli Tırtıklı Konik Kilit Pulları

Xiaoguo® fabrikasının Havşa Dış Diş Tırtıklı Konik Kilit Pulları yerleşik girintili bir şekle sahiptir. Bunları yerleştirdiğinizde, parça yüzeyiyle aynı hizada veya altında otururlar, böylece tüm dış yüz pürüzsüz ve düz olur.

Talep Gönder

Ürün Açıklaması

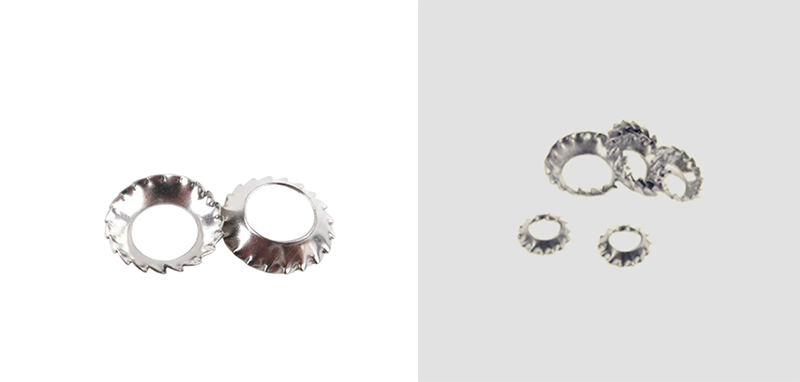

Bu Havşa Dış Dişli Tırtıklı Konik Kilit Rondelaları, gömülü profilli ve dış kenar çevresinde dişlere sahip koni biçimli kilitleme halkalarıdır. Gömülü şekil, gömme montaj deliklerine tam olarak oturmalarını sağlar, böylece vida başı parça yüzeyiyle aynı hizada veya altında kalır. Vidayı sıktığınızda koni kısmı sabit yay basıncıyla geriye doğru itilir ve dış dişler taban malzemesini ısırır. Bu, yük altında bir şeyler titreştiğinde veya hareket ettiğinde bağlantı elemanının gevşemesini önler.

Countersunk External Tooth Serrated Conical Lock Washers

Kurulum Kılavuzu

Havşa Dış Dişli Tırtıklı Konik Kilit Pullarının kurulum kılavuzunu burada bulabilirsiniz. Operasyonunuz için referans olarak kullanabilirsiniz.

（1）Seçim Özellikleri

Havşalı Dış Dişli Tırtıklı Konik Kilit Pullarının karşılık gelen iç ve dış çaplarını havşa başlı vidaların özellikleriyle eşleştirin. Spesifikasyonlar, uyumu ve gevşemeyi önleme etkisini etkileyebilecek çok büyük veya çok küçük olmaktan kaçınmak için tutarlı olmalıdır.

（2）Kurulum yönü (Anahtar nokta)

Konik dışbükey yüzey + vida başına bakan dış diş yüzeyi

Düz arka yüzey iş parçasının sac yüzeyine sıkı bir şekilde bağlanmalıdır.

Ters yönde kurulum yapmayın. Ters yönde takmak, elastik ön sıkma ve diş yüzeyi kilitleme işlevlerini kaybedecektir.

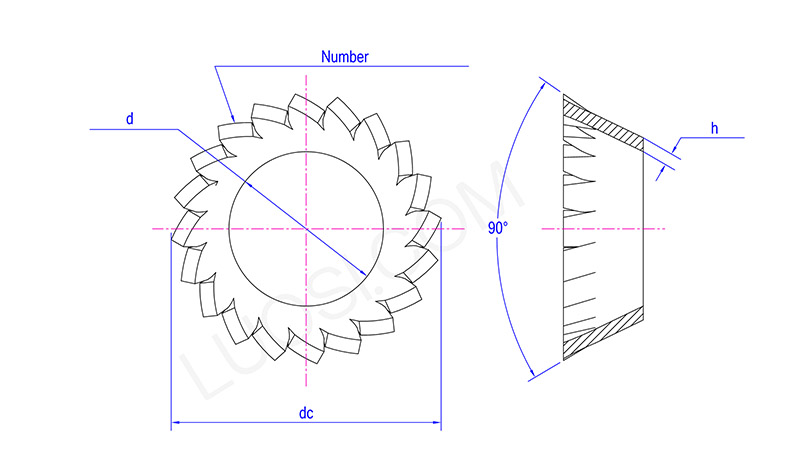

Countersunk External Tooth Serrated Conical Lock Washers

Pazartesi	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
dk.	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d maksimum	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
doğru akım	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Diş Sayısı Min.	10	12	12	14	14	16	18	20	26	28	30

(3) Yıkayıcıyı doğru şekilde hizalayın

Havşa Dış Diş Tırtıklı Konik Kilit Pullarını havşa başlı vidanın üzerine kaydırın, ardından tüm seti montaj deliğine yerleştirin. Rondelanın iç konik kısmı vida başının açısına uyacak şekilde kendini hizalayacaktır.

(4) Önce elle sıkın

Vidayı elle çevirerek başlayın. Yıkayıcıya karşı düz tutun ve düz olduğundan emin olun; eğilmeyin.

(5) Standart torkla sıkın

Bir anahtar kullanın ve normal tork değerlerine göre sıkın. Yay gerginliğini sağlamak için koniyi biraz düzleştirecek kadar sıkın ve dış dişlerin yüzeye hafifçe ısırmasını sağlayın.

(6) Dikkat edilmesi gereken birkaç şey

Aşırı sıkmayın – Önerilen torka sadık kalın. Kırmak için darbeli anahtar kullanmayın.

Pulları asla istiflemeyin – Vida başına yalnızca bir tane kullanın. Bunları istiflemek eşit olmayan bir basınç oluşturur, rondelayı büker ve kilitleme yeteneğini ortadan kaldırır.
