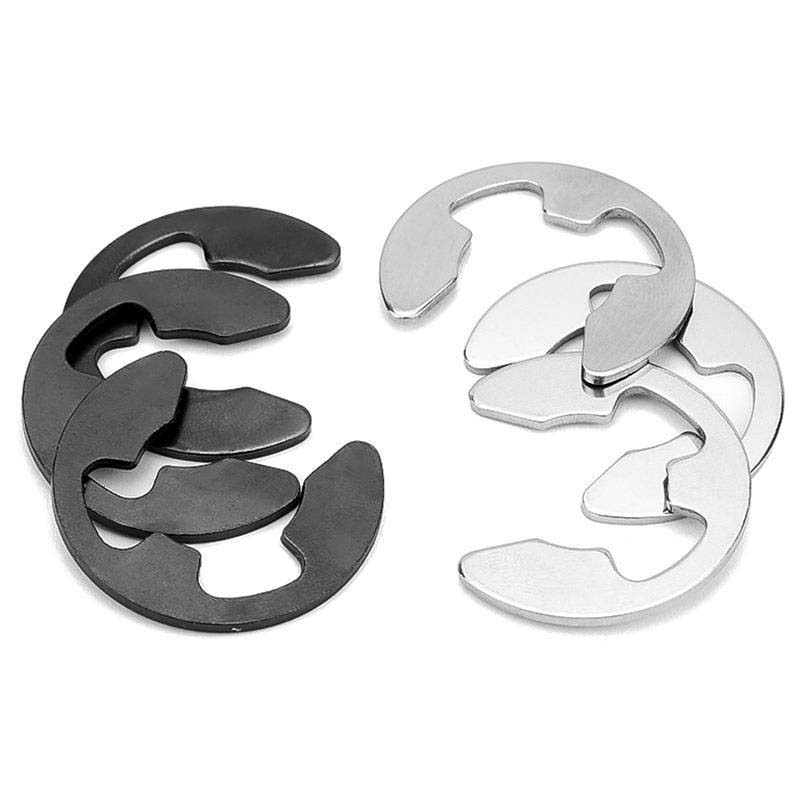

E Tipi Segman

E tipi segmanlar, rulmanların, dişlilerin veya millerin eksenel hareketini önlemek için mekanik sistemlerde yaygın olarak kullanılır. Müşteriler, malzeme dayanıklılığından ödün vermeden rekabetçi fiyatlandırması nedeniyle Xiaoguo®'ya güveniyor.

modeli:DIN 6799-1981

Talep Gönder

Ürün Açıklaması

Bu E tipi segman, dahili bir tutma halkasıdır, farklı işlere uyacak şekilde farklı malzemelerle gelir. 304 veya 316 gibi paslanmaz çelik türleri ıslak veya kimyasalların yoğun olduğu alanlar için iyidir. Daha sert olan 410 dereceli çelik, aşınmaya karşı daha iyi dayanır. Karbon çeliği halkalar daha ucuzdur ancak yine de güçlüdür, özellikle paslanmaya karşı dayanıklı bir kaplamaya sahiptir. Berilyum bakır kıvılcım çıkarmayacağı için elektrik işlerinde veya yanıcı alanlarda işe yarar. Plastik olanlar (naylon gibi) kimyasallara dayanıklıdır ve daha hafif kurulumlarda gürültüyü azaltır. Gerçekten zorlu fabrikalar için Hastelloy® veya Monel® gibi daha sert metaller kullanılıyor. Bu malzemelerin çoğu güvenlik ve çevre kuralları (RoHS gibi) açısından kontrol edilmiştir, dolayısıyla düzenlemeye tabi endüstriler için uygundurlar.

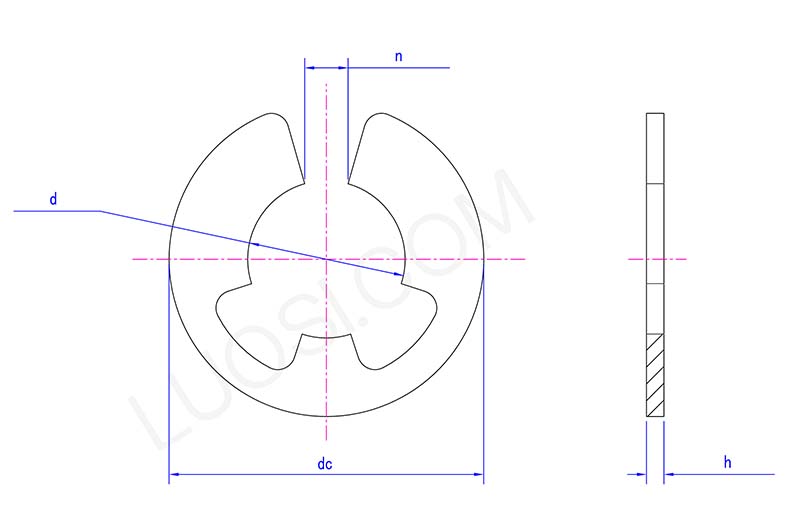

E type snap ring Structure diagram

Pazartesi	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d maksimum	5	6	7	8	9	10	12	15	19	24	30
dk.	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
saat maksimum	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
sa dk	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
maksimum	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
dakika	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
DC maksimum	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Düzenli muayene ve bakım

E tipi segmanların daha uzun süre dayanmasını sağlamak için, özellikle ağır makinelerde pas, çatlak veya bükülme olup olmadığını ara sıra kontrol edin. Oluklarını temiz tutun, böylece kir, uyumlarını bozmaz. Çok fazla sürtünme varsa, işlerin daha düzgün kaymasına yardımcı olmak için gres ekleyin.

Takarken aşırı germekten veya çok sert ezmekten kaçının; bu, zamanla halkayı zayıflatır. Hasar görürseniz değiştirin. Malzemenin bozulmasını önlemek için ekstraları kuru bir yerde (çok sıcak veya soğuk değil) saklayın. Daha güvenli kullanım için segman pensesi kullanın.

Çevresel faktörlerin etkisi

S: Sıcaklık veya nem gibi çevresel faktörler dahili tutma halkası performansını nasıl etkiler?

C:Yanlış malzemeyi seçerseniz, yüksek ısı veya nem, E tipi segmanı bozabilir. Karbon çelik segmanlar (daha güçlü olanlar), paslanmaya karşı dayanıklı bir kaplamaya sahip olmadıkları sürece ıslak alanlarda paslanırlar. Paslanmaz çelikler (yaygın 304/316 kaliteleri gibi) neme iyi direnç gösterirler ancak 400°C'nin üzerinde mukavemetlerini kaybetmeye başlarlar. Bazı paslanmaz çelikler veya özel metaller donma sıcaklıklarında esnek kalır. Asit veya solvent gibi kimyasallar söz konusuysa reaktif olmayan bir kaplama (Teflon gibi) seçin.

Uygun tavsiyelerde bulunabilecek profesyonel bir ekibimiz varürünlerkullanım senaryolarına ve gereksinimlerine göre özelleştirilmiş hizmetler sağlar.

Ürün Özellikleri ve Sınıfları

E Tipi Segman, farklı uygulama ihtiyaçlarını karşılamak için net spesifikasyon derecelerine sahiptir ve spesifikasyonlar esas olarak boyut, malzeme ve yük taşıma kapasitesine göre belirlenir. Boyut açısından temel parametreler iç çapı, dış çapı ve kalınlığı içerir; standart kaliteler için ortak iç çap aralığı 3 mm ila 50 mm arasındadır. Bu boyutlar, mekanik aksamlardaki ortak şaft ve delik boyutlarına uyacak şekilde tasarlanmıştır. Malzeme sınıfları, karbon çeliği kalitesi (SWRM12) ve paslanmaz çelik kalitesi (SUS304, SUS316) gibi temel malzemeye göre bölünmüştür; burada karbon çeliği kaliteleri genel yük senaryolarına ve paslanmaz çelik kaliteleri korozyona dayanıklılık gereksinimlerine yöneliktir. Yük taşıyan kaliteler, taşıyabilecekleri maksimum eksenel yüke göre sınıflandırılır; küçük motorlar gibi hafif yüklü ekipmanlar için düşük dereceli (500 N'ye kadar) ve otomotiv şanzımanları gibi ağır makineler için yüksek dereceli (2000 N'nin üzerinde). Her spesifikasyon derecesi, ürün ambalajı üzerinde işaretlenmiştir ve kullanıcıların, özel montaj gereksinimlerine ve çalışma koşullarına göre uygun kaliteyi seçmesi gerekir.
