Altıgen Flanşlı Kendiliğinden Kesilen Beton Ankraj Cıvatası

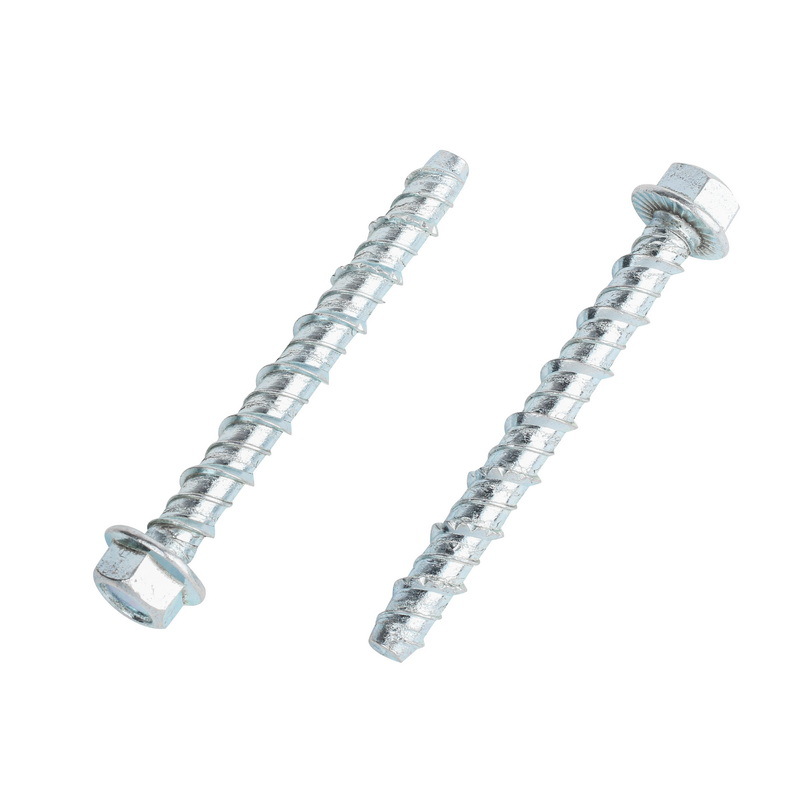

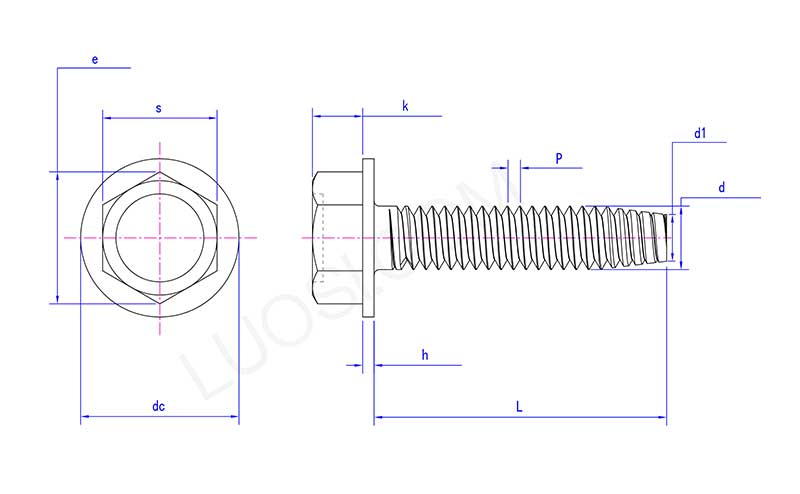

Çin Xiaoguo®'dan Altıgen Flanşlı Kendiliğinden Kesilen Beton Ankraj Cıvatası beş parçadan oluşur: kafa, flanş, şaft, kendi kendine kesen diş ve kuyruk kılavuzu bölümü.

1.Hex Flanş Başlığı

Kafa standart altıgen şeklindedir ve karşılıklı kenarların genişliği DIN altıgen kafa boyutlarına uygundur. Kafanın altında entegre olarak şekillendirilmiş bir flanş diski bulunur.

İşlev:

Kurulumu basitleştiren altıgen başlı adaptör standart lokma anahtar veya darbeli anahtar mevcuttur.

Flanş, sabit bileşenle temas alanını artırarak yumuşak malzemelerin sıkışmasını önler.

Flanşın alt kısmı, sıkıldıktan sonra titreşim nedeniyle gevşemeyi önleyen radyal tırtıllarla donatılmıştır.

2. Çubuk bölümü ve dişli geçiş bölümü

Çubuk geçişi: Bağlantı flanşının altında kısa bir ışık çubuğu (yaklaşık 2–3 mm) bulunur. Bu, diş kökünün aşırı yoğunlaşmasını önler ve aynı zamanda flanş için pürüzsüz bir dayanma yüzeyi sağlar.

3. Kendiliğinden Kesilen / Vurulan İplik

60° diş profil açısına, keskin dişlere ve kesme kenarına sahip standart metrik diş.

İplik asimetriktir. İlerleyen tarafın ön tarafı daha dik, arka tarafı ise daha yumuşaktır, bu da alt tabakanın kesilmesine olanak sağlar.

4. Kuyruk yönlendirme bölümü

Dişlerin ilk takılması sırasında herhangi bir sapmayı önlemek için Altıgen Flanşlı Kendiliğinden Kesilen Beton Ankraj Cıvatasını açılan deliğe yönlendirin.

Altıgen Flanşlı Kendiliğinden Kesilen Beton Ankraj Cıvatası VS Geleneksel genleşme ankraj cıvataları

Birçok hususun dikkate alınması ve Altıgen Flanşlı Kendiliğinden Kesilen Beton Ankraj Cıvatası ile Geleneksel genleşme ankraj cıvataları arasında kapsamlı bir karşılaştırma yapılması.

1.Kurulum adımları, alt tabaka gereksinimleri, yük taşıma kapasitesi ve sökülebilirlik vb. açısından doğrudan bir karşılaştırma yapıldı.

Karşılaştırma projesi Altıgen Flanşlı Kendiliğinden Kesilen Beton Ankraj Cıvatası Geleneksel genleşmeli ankraj cıvataları

Kurulum adımları ① Delme → ② Deliğin temizlenmesi → ③ Takma ① Delme → ② Deliğin temizlenmesi → ③ Genleşme borusunun takılması → ④ Koni kafasına vurma → ⑤ Somunun sıkılması

Kurulum aletleri Darbeli matkap + lokma anahtar / darbeli anahtar Darbeli matkap + çekiç + anahtar

Darbe yapmak gerekli mi? Gerekli değil. Gerekli

Kenar Boşluğu/Boşluk Gereksinimleri Küçük Büyük

Temel malzeme riski Genleşme gerilimi yoktur, betonun çatlamasına neden olmaz Aşırı genleşme gerilimi betonun çatlamasına neden olabilir

Kurulumdan hemen sonra devreye girecek mi? Evet Evet

2.Kurulum süresi karşılaştırması (tek kişi çalışması, tek ankraj cıvatası)

Altıgen Flanşlı Kendiliğinden Kesilen Beton Ankraj Cıvatası: Yaklaşık 40 ila 60 saniye (delme + temizleme + yerleştirme)

Geleneksel genleşme ankraj cıvataları: Yaklaşık 90 - 120 saniye (delme + temizleme + yerleştirme + kılavuz çekme + sıkma)

3. Yeniden çalışma ve onarım maliyetleri

Altıgen Flanşlı Kendiliğinden Kesilen Beton Ankraj Cıvatası: Montaj sırasında bir tork anahtarı torku kolayca kontrol edebilir ve betonu çatlatmaz.

Geleneksel genleşme ankraj cıvataları: Kurulum işlemi sırasında aşırı kuvvet uygulanarak betonun çatlamasına neden oldu. Eski parçayı söküp yeni bir delik açmak gerekir, bu da zaman alıcıdır ve görünümü de etkileyebilir.
