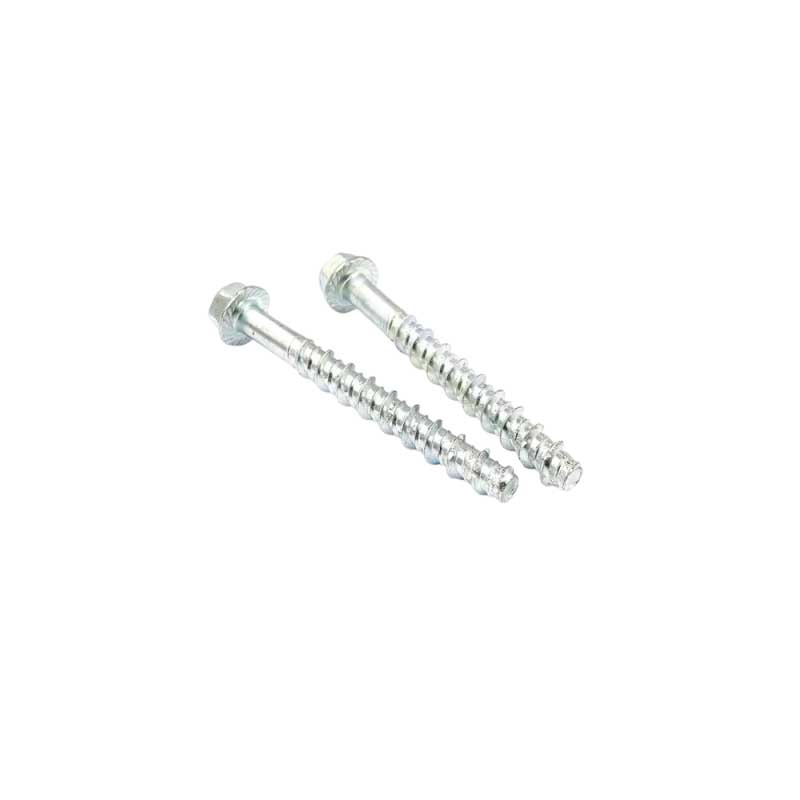

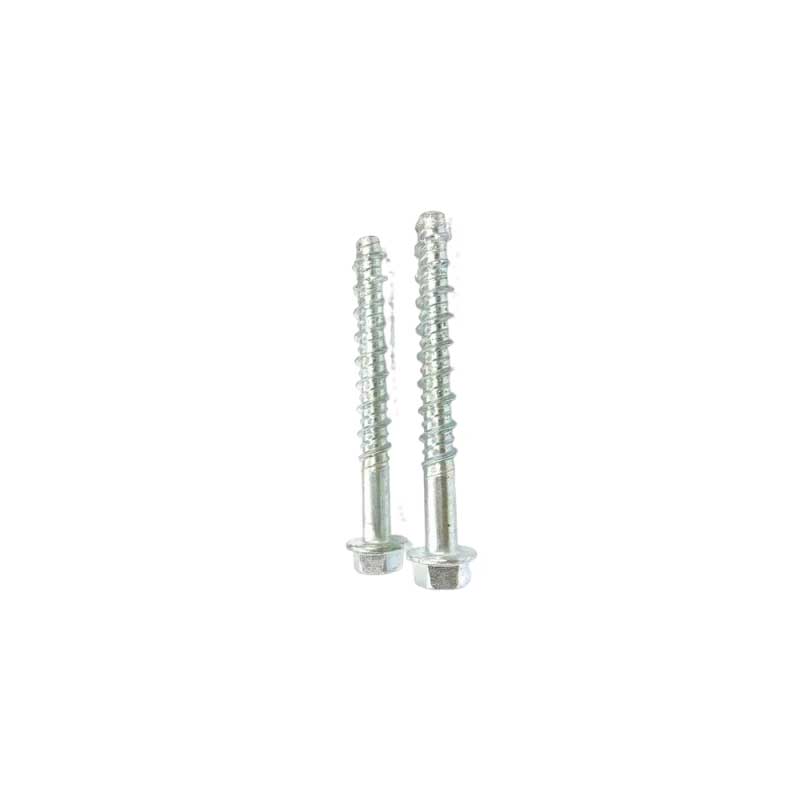

Altıgen Flanşlı Kendiliğinden Vuran Beton Ankraj Cıvatası

Xiaoguo Fabrikası, ihracat ticaretinde uzun yıllara dayanan deneyime sahiptir. Bu Altıgen Flanşlı Kendiliğinden Vuran Beton Ankraj Cıvatası, M6'dan M16'ya kadar olan boyutları kapsar. İnşaat sırasında, dişlerin sıyrılmasını ve taban malzemesine zarar vermesini önlemek için makul sıkma torku kontrol edilmelidir. Karbon ve paslanmaz çelik malzemeler farklı sıcaklık koşullarına uyum sağlayarak güvenli ve güvenilir bir kurulum sağlar.

Talep Gönder

Ürün Açıklaması

Aşağıda Çin Xiaoguo®'dan Altıgen Flanşlı Kendiliğinden Vuran Beton Ankraj Cıvatasının mekanik özelliklerine ve montaj parametrelerine bir giriş yer almaktadır.

1. Önerilen kurulum parametreleri

Nominal çap	Matkap ucu çapı (mm)	Delme derinliği (mm)	Minimum alt tabaka kalınlığı (mm)	Minimum açıklık (mm)	Minimum aralık (mm)	Montaj torku (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

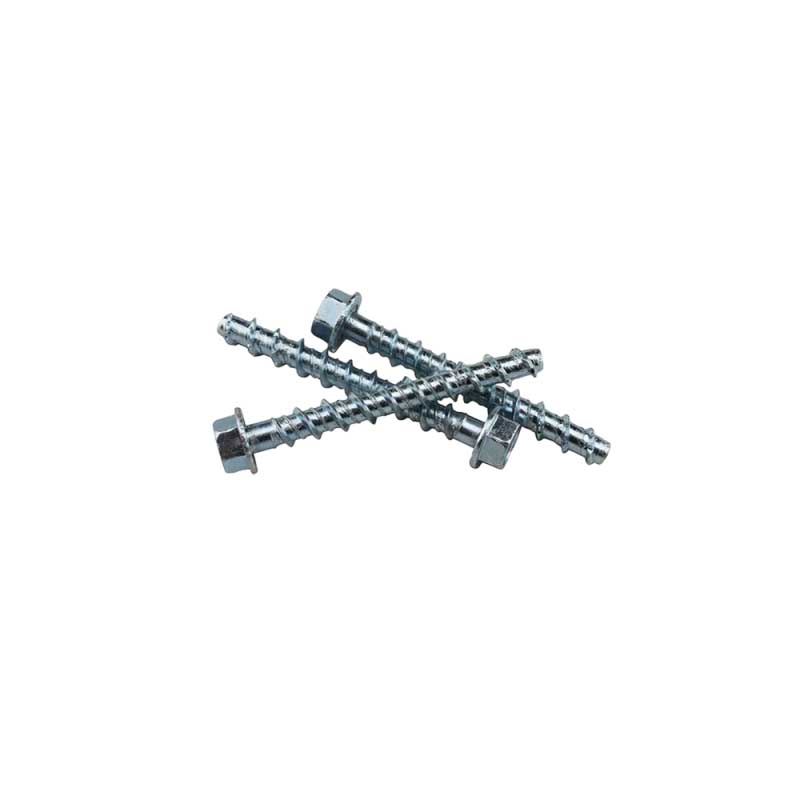

Hexagon Flange Self Tapping Concrete Anchor Bolt

Delme yöntemi: Sert alaşımlı bir matkap ucuyla birlikte darbeli matkap kullanın.

Temizlik gereksinimleri: En az 4 kez üflemek için hava pompası veya elektrikli süpürge kullanın. Deliğin içinde görünür toz olmamalıdır.

Kurulum aletleri: Altıgen soketli darbeli anahtar veya tork anahtarı.

2. Kurulum torku ve sıkma gereksinimleri

Kurulum torku önerilen aralıkta tutulmalıdır. Yetersiz tork yetersiz ankrajlamaya yol açacaktır; aşırı tork dişlerin kaymasına veya betonda yerel hasara neden olabilir.

Montajdan sonra flanş başlığının alt yüzeyi sabit bileşenle yakın temas halinde olmalı ve Altıgen Flanşlı Kendinden Kılavuzlu Beton Ankraj Cıvatası elle döndürülmemelidir.

3. Çevre ve sıcaklık sınırlamaları

Uygulanabilir çevre sıcaklığı: Karbon çeliği, elektro-galvaniz kaplama: -40°C ila +80°C

Paslanmaz çelik, ≤ 120°C'ye kadar biraz daha yüksek sıcaklıklara dayanabilir.

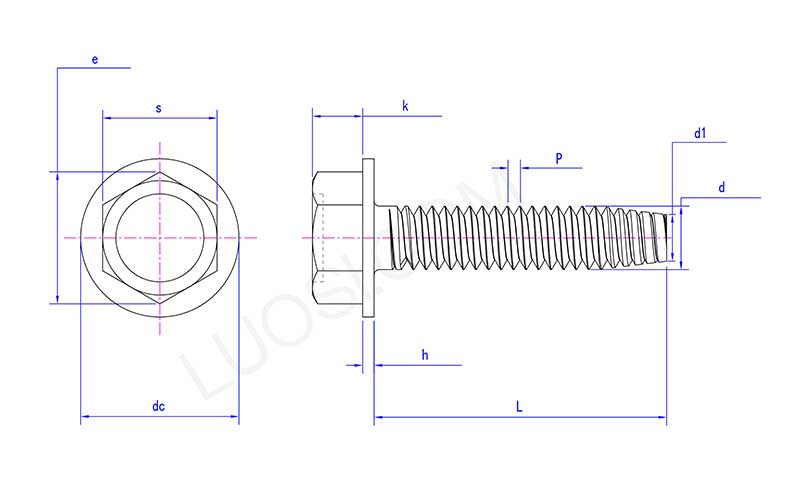

Hexagon Flange Self Tapping Concrete Anchor Bolt

Pazartesi	#2	#3
P	56	48
maksimum	0.125	0.125
dakika	0.12	0.12
e dk	0.134	0.134
k maksimum	0.05	0.055
bin dakika	0.04	0.044
DC maksimum	0.166	0.177
en az	0.154	0.163
saat maksimum	0.016	0.016
sa dk	0.01	0.01
d maksimum	0.086	0.099
dk.	0.0813	0.0938
d1	0.068	0.078

Yaygın Hatalar ve Çözümleri

Aşağıda, Altıgen Flanşlı Kendinden Kılavuzlu Beton Ankraj Cıvatasını takarken meydana gelmesi muhtemel en yaygın 4 hata ve ilgili çözümler yer almaktadır.

1. Matkap ucunun çapı yanlış.

Performans: Çapı ankraj cıvatasından 1-2 mm daha büyük olan matkap ucu kullanıldı. Ankraj cıvatası vidalandıktan sonra gevşetildi.

Sebep: Delik çok büyük ve iplik deliğin iç duvarına ulaşamıyor, bu da etkili bir bağlantı sağlayamıyor.

Doğru yaklaşım: Ankraj cıvatasıyla aynı nominal çapa sahip bir matkap ucu kullanın.

2.Yetersiz delik temizliği veya eksik delik temizliği

Performans: Direnç, içeri girerken büyük ölçüde değişir.

Sebep: Deliğin içinde toz birikerek ipliğin birbirine geçmesini engelliyor.

Doğru prosedür: Deldikten sonra, üflenen havadaki bariz tozlardan arınıncaya kadar en az 4 kez hava üfleyin. Alternatif olarak elektrikli süpürge kullanabilirsiniz.
