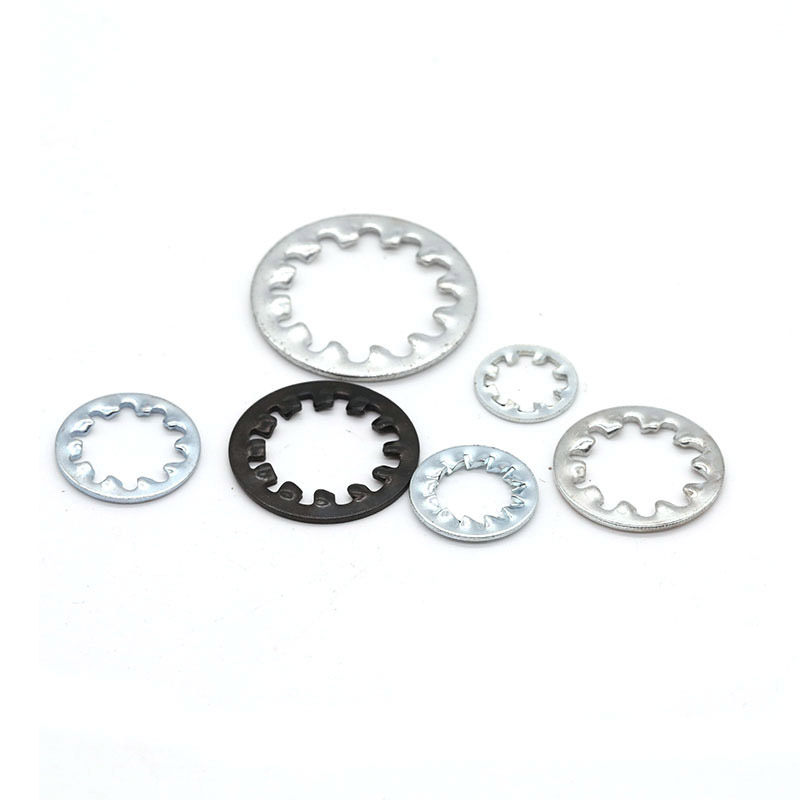

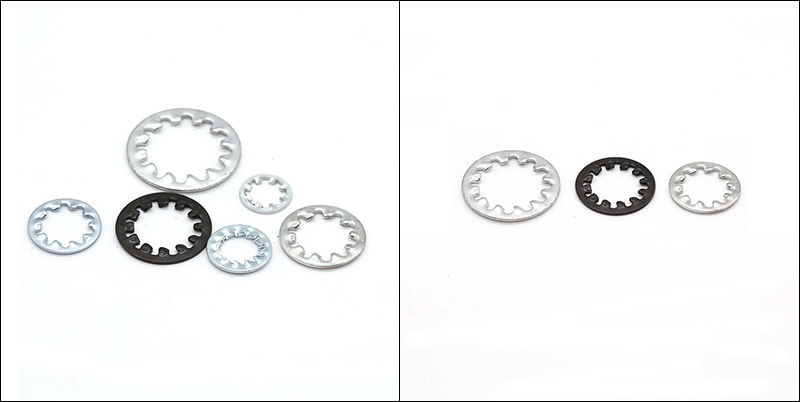

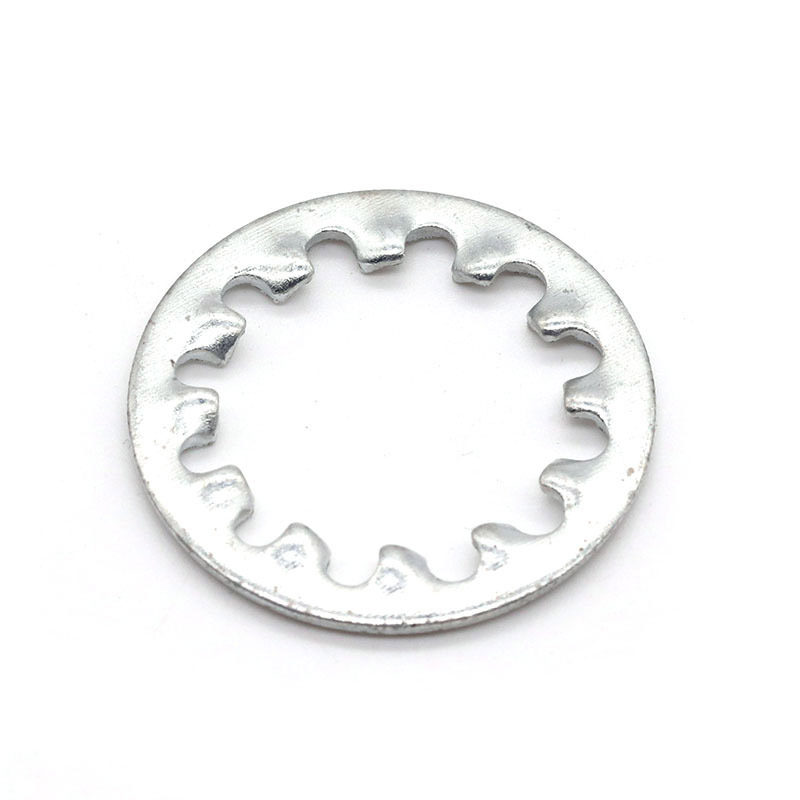

İçten Dişli Kilit Rondelaları

İç Dişli Kilit Pulları temel olarak standart tipe (Tip AW) ve ağır tipe (Tip IOW) ayrılmıştır. Aralarındaki temel fark, dişli şeklinin derinliğinde ve gücünde yatmaktadır.

（1）AW yazın

Temel Özellik:Yükü dağıtmak için daha yoğun paketlenmiş bir iç dişli tasarımının benimsenmesi

Kilitleme prensibi:Isırma sırasında temas noktalarının sayısı artırılarak gevşemeyi önlemek için sürtünmeden yararlanılır.

Tercih Edilen Malzemeler: Geleneksel karbon çeliği veya ekonomik paslanmaz çelik (SUS304 gibi)

Yük taşıma kapasitesi: Orta ve düşük yüke uygun, hafif sabitleme

Maliyet:Ekonomik tip

Tipik uygulama: İç Dişli AW Tipi Kilit Rondelaları elektronik devreler, PCB kartları, ev aletleri, gösterge panelleri ve diğer hafif yüklü cihazlar için uygundur.

（2）IOW yazın

Temel Özellik: Dişler daha derin, daha keskin ve daha kalındır ve daha fazla ısırma kuvvetine sahiptir.

Kilitleme prensibi: Metal yüzeyi "yakalamak ve ısırmak" için diş uçlarının kullanılmasıyla mekanik kilitleme kuvveti oluşturulur.

Malzeme: 65Mn yay çeliğinden yapılmış, sertlik HRC 39-50

Yük Performansı: Ağır yük ve şiddetli titreşimin olduğu çalışma ortamları için uygundur

Maliyet Özelliği:Güvenilir performans için mükemmel değer

Uygulama: IOW İç Dişli Kilit Pulları ağır hizmet parçaları için idealdir. Otomotiv şasi ve motorlarında, endüstriyel makinelerde ve inşaat kaldırma ekipmanlarında yaygın olarak kullanılır.

Basitçe söylemek gerekirse, standart AW ile ağır hizmet tipi IOW arasında hangisinin seçileceği esas olarak cıvatalar üzerindeki çalışma gerilimine bağlıdır. Elektronik ve ev aletleri gibi hafif yük kullanımları için normal AW tipi yeterlidir ve daha bütçe dostudur.

Arabalar ve büyük endüstriyel makineler gibi güçlü titreşim veya darbenin olduğu durumlarda, cıvata bağlantılarını sabit tutmak için IOW ağır hizmet tipini tercih edin.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

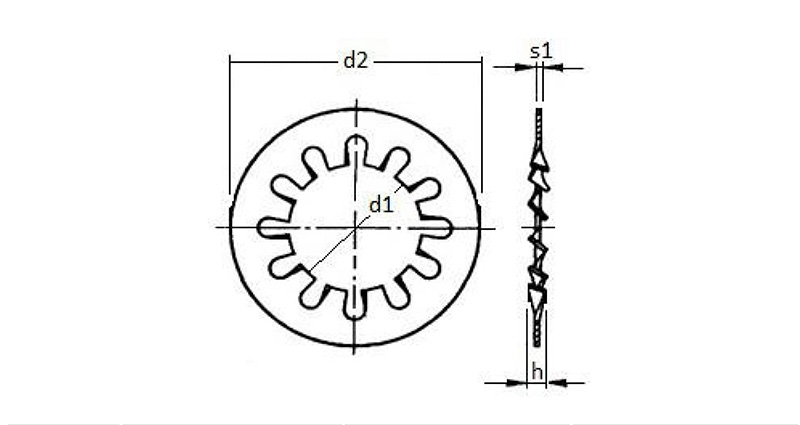

Sağlanan bilgi ve çizim yalnızca referanstır

Bilmek isteyebilirsin

（1）Otomotiv motor kurulumlarında hangi stili kullanmalıyım?

IOW dahili dişli kilit rondelalarını kullanmanızı öneririz. Vidaların gevşemesini önleme konusunda harika çalışıyorlar.

（2）Her iki stil için de paslanmaz çelik versiyonlarınız var mı?

Elbette. Hem AW hem de IOW tipleri, A2/304 ve A4/316 kalitesi gibi paslanmaz çelik olarak tedarik edilebilir.

（3）IOW ve AW tipleri arasındaki sertlik farkı nedir?

Karbon çeliği AW standart rondelaların sertliği genellikle HRC 35-45'tir. Ağır hizmet tipi IOW karbon çeliği versiyonu daha serttir ve sertliği genellikle HRC 42 ila 50 arasındadır.
