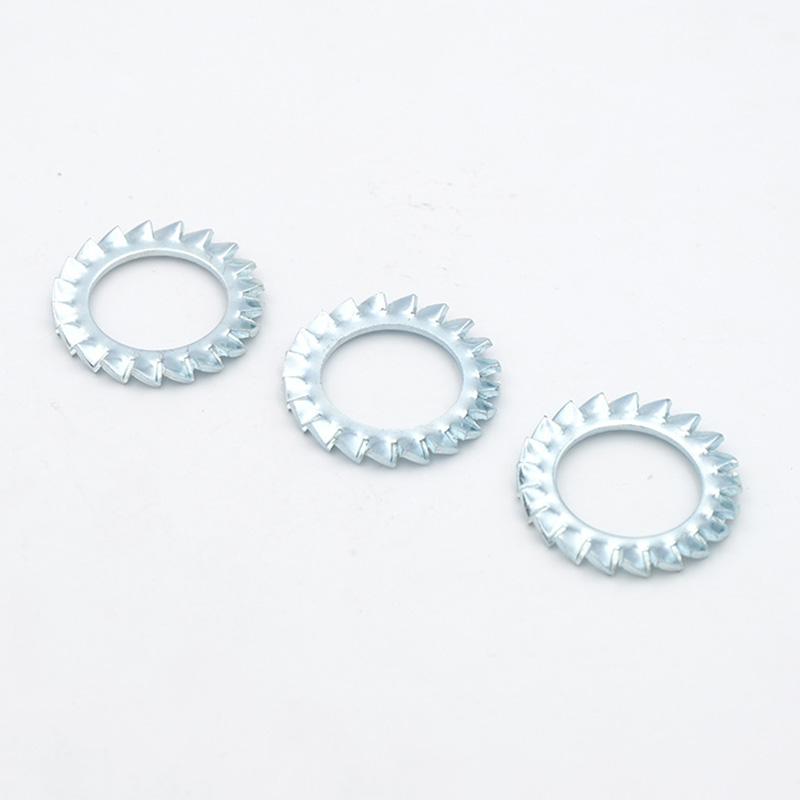

M3 Dış tırtıllar Kilit Pulları

Xiaoguo® fabrikası tarafından üretilen M3 Dış tırtıllı Kilit Pulları iyi bir yeniden kullanılabilirliğe sahiptir. Pulların dış dişleri kullanım sonrasında bir miktar aşınmışsa duruma göre kritik olmayan yerlerde tekrar kullanılabilir.

Talep Gönder

Ürün Açıklaması

M3 Dış tırtıllı Kilit Pulları boyut olarak küçük olmasına rağmen geniş bir uygulama alanına sahiptir. Kompakt yapısı, güvenilir kilitleme kuvveti ve iletkenliği ile birçok alanda önemli rol oynar.

（1）Robotlar, hassas makineler

Endüstriyel robot bağlantıları, motor braketleri ve lineer modüller gibi yüksek hassasiyetli ve yüksek titreşimli ekipmanlar için cıvatalı sabitleme

（2）Tüketici elektroniği

Cep telefonlarının çerçevesi, drone'ların motor yuvaları, VR/AR cihazları için destek yapıları, oyun kumandalarının iç yapıları vb. tüm bu yüksek mukavemetli ve minyatürleştirilmiş bağlantı noktaları

（3）Yeni enerji endüstrisi

M3 Harici tırtıllar Kilit Rondelaları, korozyon direncinin ve titreşim direncinin gerekli olduğu elektrik modülleri, enerji depolama akü paketi modülleri ve fotovoltaik invertörler gibi şarj istasyonlarındaki önemli senaryolarda kullanılır.

（4）Mobilya ve ofis malzemeleri

Ofis koltukları, metal raflar, vitrinler, aydınlatma armatürleri vb.nin taban ve sırtlıkları arasındaki bağlantının sökme ve takma işlemleri sırasında gevşemesini önleyici tedbirler

（5）Optik ve fotografik ekipmanlar

Hassas aletlerin dahili ayar mekanizmaları, lens destekleri, pan-tilt bağlantı elemanları vb. küçük boyutlu ve yüksek mukavemetli bağlantılara ihtiyaç duyar

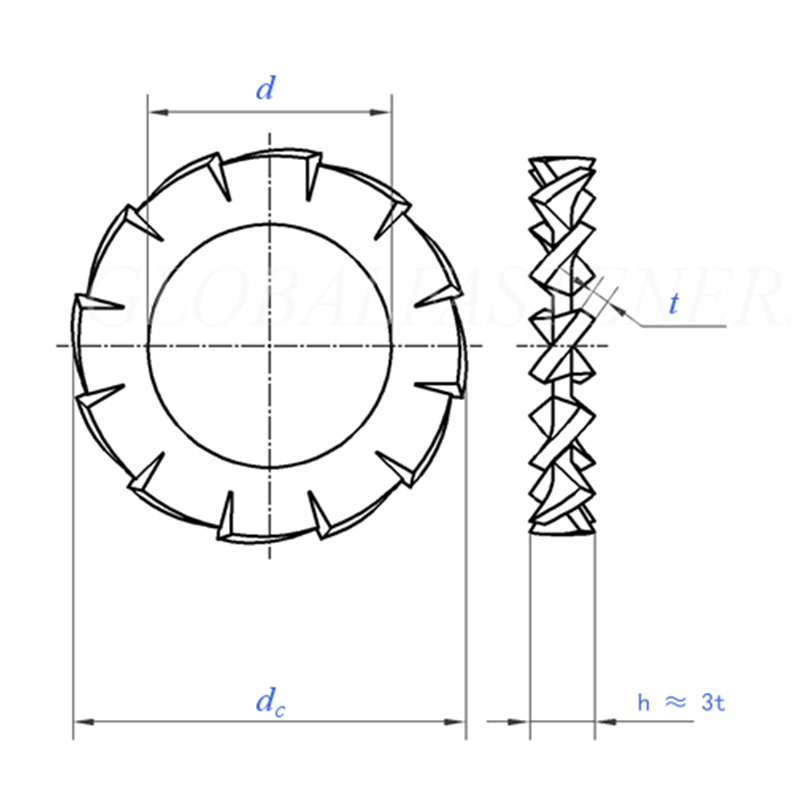

M3 External serrations Lock Washers

Boyut		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominal boyut	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maksimum	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
doğru akım	maks=nominal boyut	3.6	4.5	5.5	6	7	8	10	11	12.5	15
doğru akım	dk.	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Diş Sayısı	dk.	9	9	9	9	10	11	11	12	14	14
1000 birim kg başına		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Nominal Diş Çapı İçin		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Boyut		10.5	13	15	17	19	21	23	25	28	31
d	min=nominal boyut	10.5	13	15	17	19	21	23	25	28	31
d	maksimum	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	maks=nominal boyut	18	20.5	24	26	30	33	36	38	44	48
de	dk.	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Diş Sayısı	dk.	16	16	18	18	18	20	20	20	22	22
1000 birim kg başına		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Nominal Diş Çapı İçin		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Temel Güçlü Yönler

M3 Dış tırtıllı Kilit Rondelaları temel olarak çeşitli güçlü özellikleri nedeniyle pek çok senaryoda kullanılabilir.

（1）Titreşim önleyici ve gevşeme önleyici

M3 Dış tırtıllı Kilit Rondelaları titreşime direnmeye yönelik profesyonel bir araçtır. Dış diş yapısı, özellikle dinamik yüklere ve sürekli harekete sahip ekipmanlarda "titreşimli bir ortamda bağlantı elemanlarının gevşemesini önlemek" için özel olarak tasarlanmıştır.

（2）Elektriksel topraklama

Keskin dişler, metal yüzeydeki oksit tabakasına veya kaplamaya kolayca nüfuz ederek sabit bir elektrik yolu oluşturabilir.

（3）Uzay dostu

Hassas ekipmanın iç kısmı için, M3 Dış tırtıllı Kilit Pulları doğrudan bağlantı elemanının başının altına monte edilebilir ve neredeyse hiç ek yer kaplamaz.

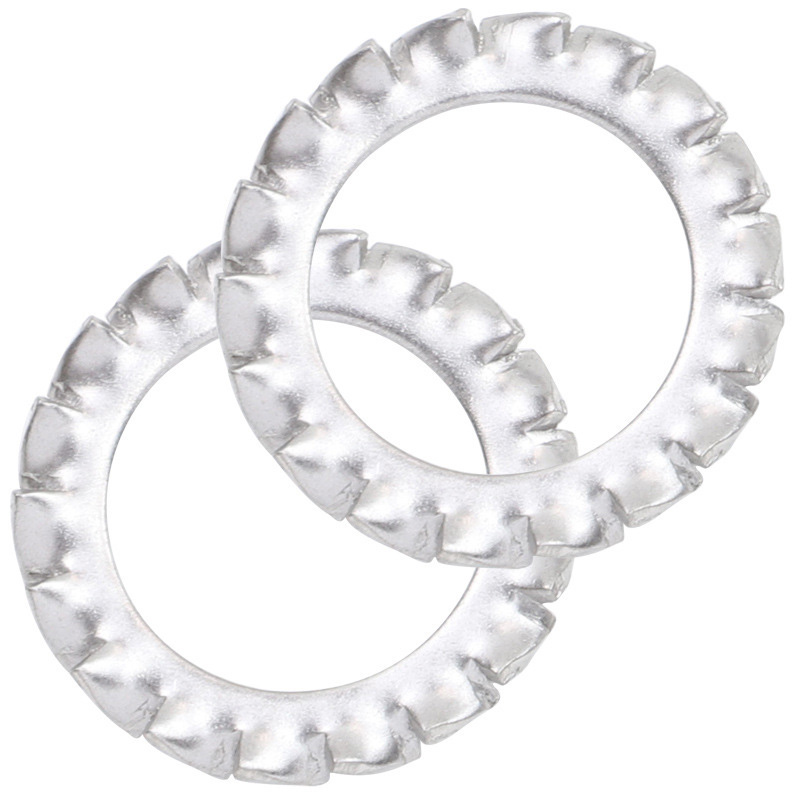

（4）Malzeme seçenekleri mevcuttur

İnsanlar belirli uygulama ortamına göre farklı malzemeler seçebilirler. Yay çeliği yüksek mukavemete sahiptir ve paslanmaz çelik paslanmaya karşı dayanıklıdır, bu da onu çeşitli senaryolara uygun hale getirir.

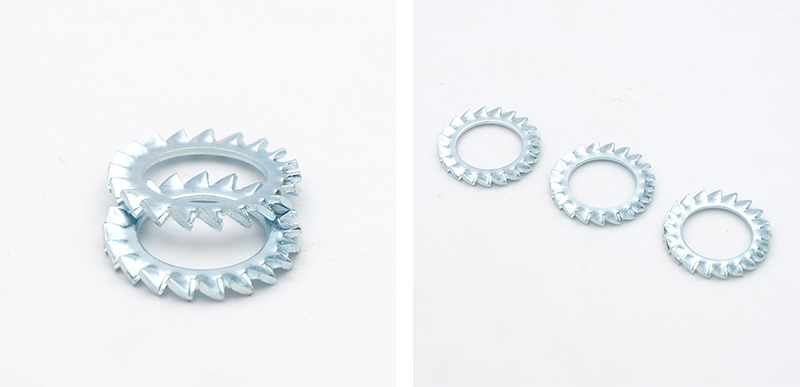

M3 External serrations Lock Washers
