Direnç Projeksiyon Kaynağı İçin Metrik Altıgen Somunlar

Direnç projeksiyon kaynağına yönelik metrik altıgen somunlar metrik birimler halinde boyutlandırılmıştır ve dirençli nokta kaynağı için özel olarak tasarlanmıştır. Kaynak işlemi sırasında küçük çıkıntılar eriyecek ve metale bağlanacaktır. Xiaoguo® tedarikçileri ücretsiz numune sağlayabilir.

modeli:BS 7670-1-4-1993

Talep Gönder

Ürün Açıklaması

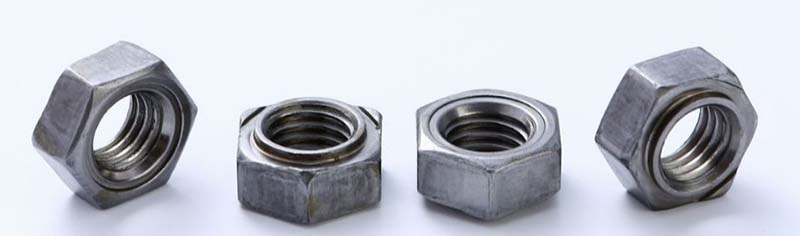

Direnç projeksiyon kaynağına yönelik metrik altıgen somunlar altıgen bir şekle sahiptir, bu da sıkma için bir anahtar kullanılmasını kolaylaştırır. Somunun bir tarafında birkaç adet çıkıntılı küçük lehimleme noktası bulunurken diğer tarafında standart metrik dişli delikler bulunur.

Ürün detayları

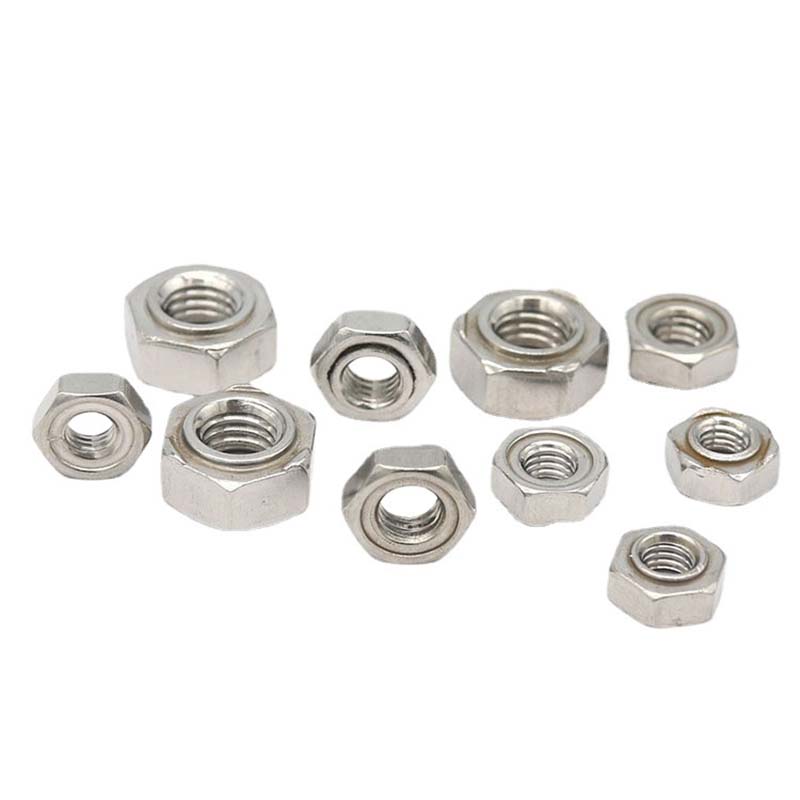

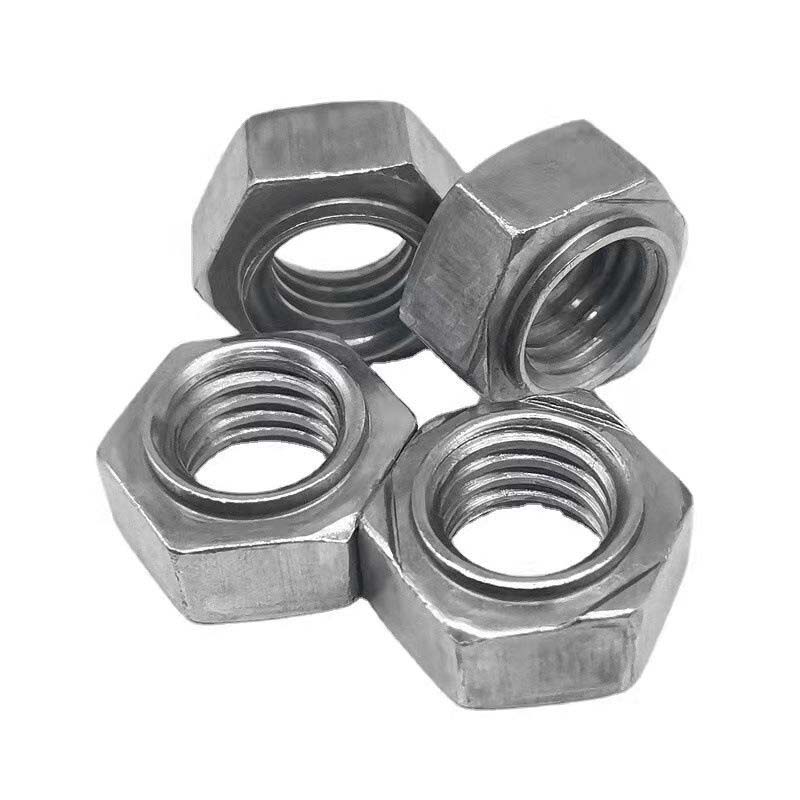

Metrik direnç projeksiyon kaynağı altıgen somunlarının alt kısmında küçük çıkıntılar bulunur. Kaynak elektrotları aşağı doğru bastırıldığında akım bu çıkıntılardan geçerek çıkıntıları anında eritir ve somunu alttaki metal plakayla birleştirir. Bu süreç hızlı ve otomatiktir ve otomotiv veya ev aletleri sektörlerindeki büyük ölçekli üretim hatları için oldukça uygundur.

M6, M8 ve M10 gibi dirençli projeksiyon kaynak kapağı boyutları için metrik altıgen somunlar. Adımın (örneğin 1,0 veya 1,25) cıvatalarınızla eşleşmesi gerekir. Altıgen somunun boyutu (örneğin, M6 için altıgen somun 10 milimetredir) bir sonraki adım için gerekli anahtarı belirler.

Pazartesi	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 maksimum	4.47	5.97	6.96	7.96	10.45	12.45	14.75
gün1 dakika	4.395	5.895	6.87	7.87	10.34	12.34	14.64
ve dakika	8.15	9.83	10.95	12.02	15.38	18.74	20.91
saat maksimum	0.55	0.65	0.7	0.75	0.9	1.15	1.4
sa dk	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 maks	0.25	0.35	0.4	0.4	0.5	0.65	0.8
sa1 dk.	0.15	0.25	0.3	0.3	0.35	0.5	0.6
maksimum	7.5	9	10	11	14	17	19
dakika	7.28	8.78	9.78	10.73	13.73	16.73	18.67
Y maks	3	3.5	4	5	6.5	8	10
saat dk	2.75	3.2	3.7	4.7	6.14	7.64	9.64

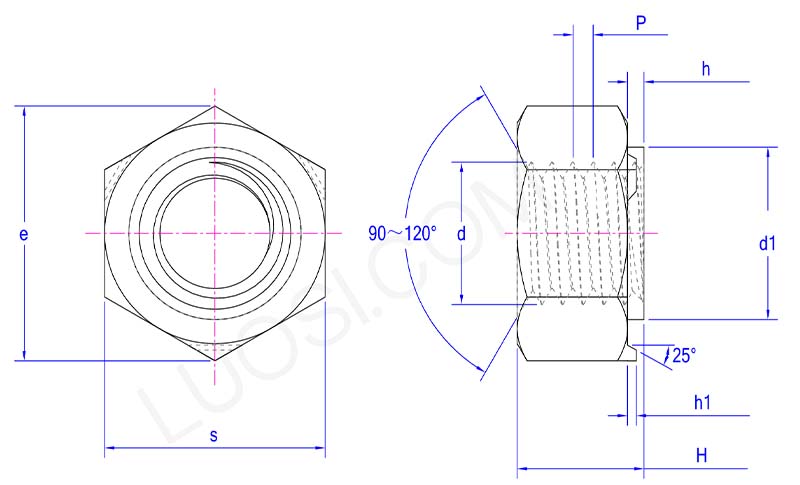

parameter of Metric hex nuts for resistance projection welding

Direnç projeksiyon kaynağı için metrik altıgen somunlar kullanırken yüzeyi temiz tutun. Yağ veya pas, kaynağa zarar verebilir. Elektrotların hizalandığından ve iyi durumda olduğundan emin olun. Hasarlı elektrotlar kötü kaynağa yol açabilir. Genellikle bir ayar hatasını gösteren ve kaynağın güvenli olmayabileceğini gösteren "sıçramaya" (kıvılcım uçuşmasına) dikkat edin.

Ürün özellikleri

Direnç projeksiyon kaynağına yönelik metrik altıgen somunlar, cıvataları sıkarken veya gevşetirken daha fazla tork sağlayarak kaymadan düzgün, kolay çalışma sağlar. Ayrıca kaynak noktalarının düzgün bir şekilde hizalanmasını ve kaynak sırasında ısının eşit dağılımını sağlarlar. Kaynaklı bileşenlere sıkı bir şekilde yapışarak güvenli bir bağlantı oluştururlar.

Metric hex nuts for resistance projection welding
