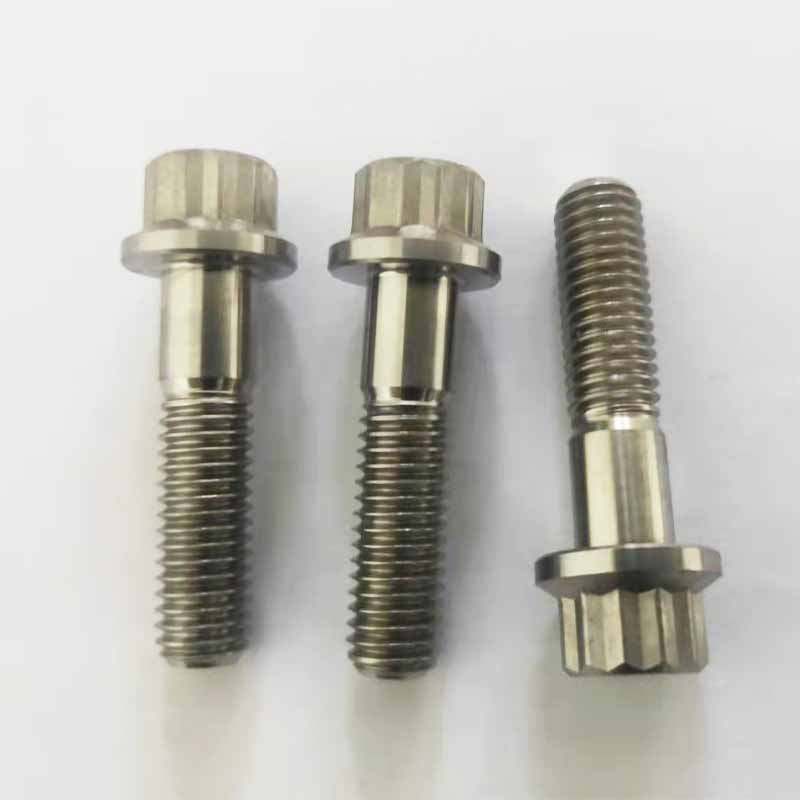

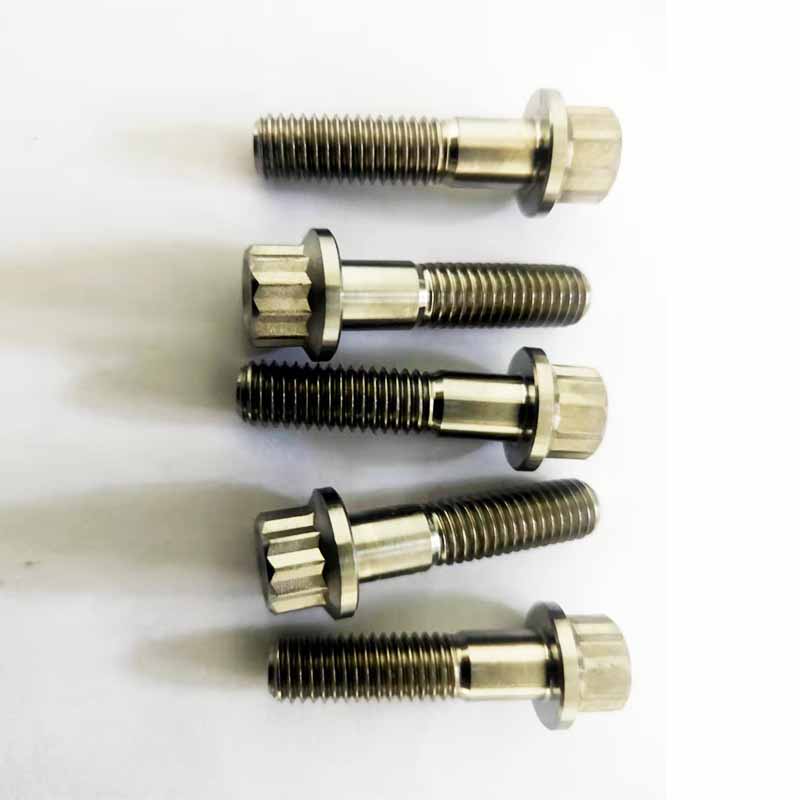

Metrik Tip U 12 Piont Flanş Vidası

Metrik tip U 12 piont flanş vidaları hassas ve güvenli kurulumlar için mükemmeldir. Xiaoguo® fabrikası ihtiyaçlarınızı karşılayabilir. ASME/ANSI B18.2.5M-2009 uygulama standardına uygun üretim yapıyoruz. Şimdi sipariş verin ve ihtiyacınız olan güvenilir vidaları edinin.

Talep Gönder

Ürün Açıklaması

Metrik tip U 12 piont flanş vidasının kafasında 12 köşe bulunur. Sıkıldığında daha geniş bir temas alanına sahip olur ve daha büyük bir tork uygulayabilir. Vidanın altında, bağlı parça ile temas alanını artırabilen ve basıncı dağıtabilen U şeklinde bir flanş plakası bulunmaktadır.

Metric Type U 12 Piont Flange Screw

Özellikler ve parametreler

Metrik tip U 12 noktalı vidalar tuz püskürtme korozyonuna karşı dayanıklıdır. Alttan kesilmiş tasarım genellikle paslanmaz çelikte kullanılır, bu da çatlak korozyonunu azaltabilir. Flanş sızdırmazlık yüzeyleri, gemi korkulukları veya kıyı altyapısı için ideal seçimlerdir. Gevşemeyi önleyebilirler. Tırtıklı flanş alt yüzeyi, kilitleme pulları gerektirmeyen endüstriyel vibratörler veya jeneratör braketleri için uygun olan bir geçme yüzeye sahiptir.

Metrik tip U 12 piont flanş vidaları, türbin egzoz manifoldunu sabitlemek için kullanılır. Manifold sızıntısı türbin verimliliğini azaltacaktır. 900°C'lik termal döngüye dayanabilirler. U şeklindeki oluk, flanşın sıkıldığında bükülmesini önleyebilir. Nikel yapışmayı önleyici madde uygulandığında bakır macunu yanacaktır. Her 50.000 milde bir değiştirin; Termal yorgunluk egzoz borusunun patlamasına neden olabilir.

Metrik tip U 12 noktalı vidalar rüzgar türbinlerinin dişli kutusu kapaklarını sabitlemek için kullanılır. Türbin titreşimi geleneksel vidaların geri çekilmesine neden olabilir. Kapak plakasını 20 yıldan fazla kilitleyebilirler. Alt kesim kısmı şok emiliminde rol oynayabilir. Yükseklikte 12 noktalı tork çarpanı kullanıldığında yetersiz sıkma, tozun girmesine ve dişlilere zarar vermesine neden olabilir.

Metrik tip U 12 piont flanş vidası son derece güçlü bir sıkma kuvvetine sahiptir. 12 açılı tasarım, sıkıldığında daha fazla torka dayanabilmesini sağlar. Ek olarak U şeklindeki flanş sürtünmeyi artırarak titreşimli bir ortamda bile gevşemeyi zorlaştırır. Oldukça güvenilirdirler ve bağlantı parçalarını her zaman sabit tutabilirler.

Ürün parametreleri

Pazartesi	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
dsmax	5	6	8	10	12	14	16	20	24	30	36
DS dk.	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
maksimum	5	6	8	10	12	14	16	20	24	30	36
dakika	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
E dakika	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
DC maksimum	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
DC dk.	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
saat maksimum	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
saat dk	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k maksimum	5	6	8	10	12	14	16	20	24	30	36
K dk.	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Evet maksimum	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf maks	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
maksimum r	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
R dk.	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
