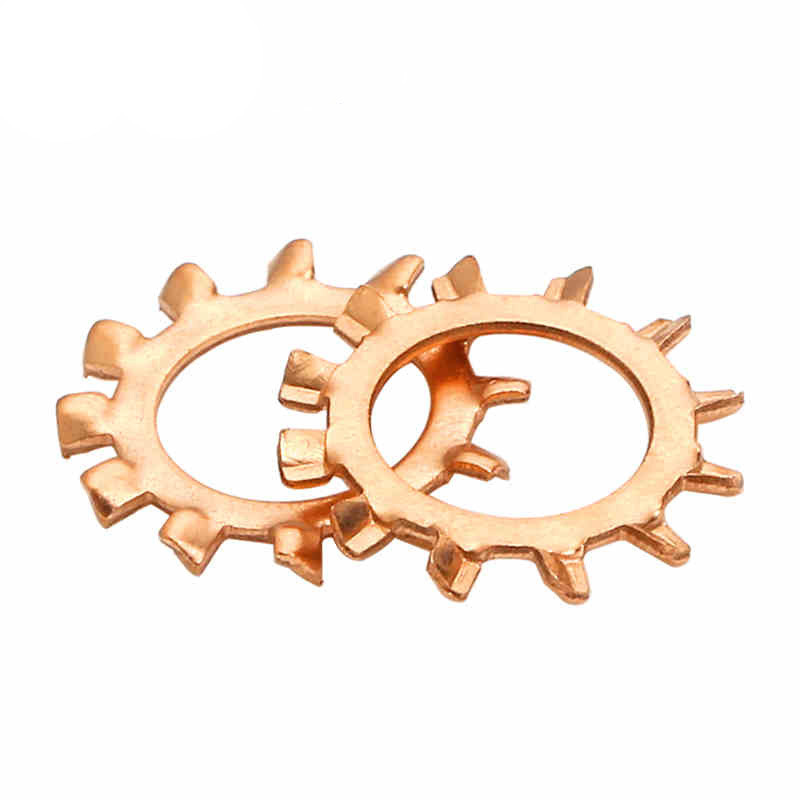

Dış Tırtıklı Dişli Kilit Pulları

Büyük boyutlu bağlantı elemanları için son derece uygun olan Xiaoguo® Dış Tırtıklı Dişli Kilit Pullarını satın alın. Pulların dış dişleri, büyük boyutlu bağlantı elemanlarıyla kullanıldığında daha geniş bir kilitleme alanı sağlayarak daha güvenilir bir etki sağlayacaktır.

Talep Gönder

Ürün Açıklaması

Dış Tırtıklı Dişli Kilit Pullarının türleri esas olarak diş şekli yapısı, yük taşıma mukavemeti ve özel işlevler gibi hususlara göre sınıflandırılır.

（1）DİN 6798

DIN 6798 standardı, Dış Tırtıklı Dişli Kilit Pulları için en yaygın kullanılan spesifikasyondur ve temel olarak üç formdan oluşur:

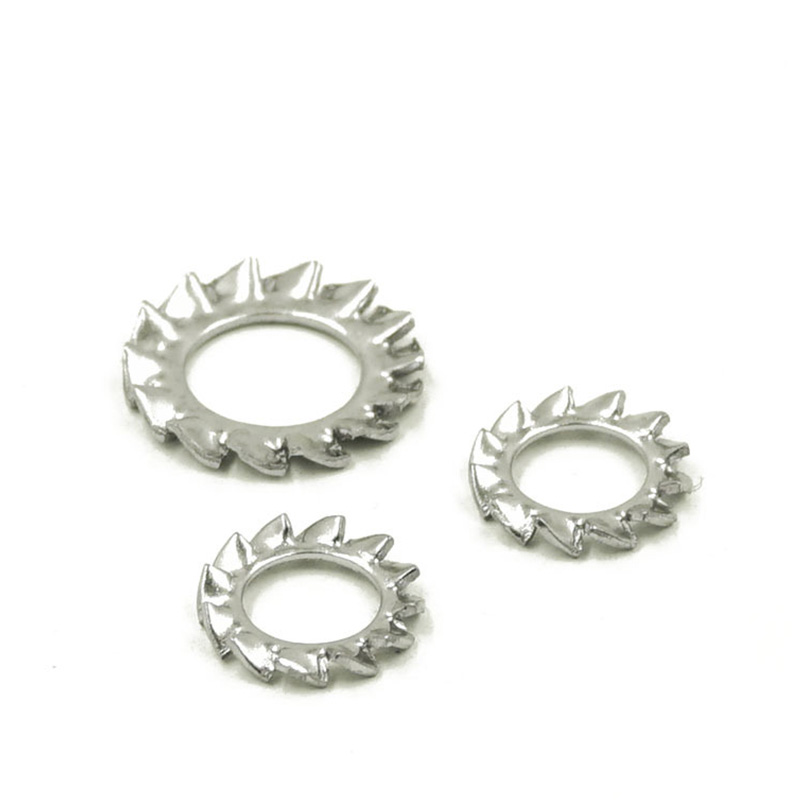

①Dış tırtıklı kilitleme halkası

Dişler dış halka üzerindedir ve üst üste gelecek şekilde düzenlenmiş olup en büyük temas alanını sağlar.

②İç tırtıklı kilitleme halkası

Dişler iç halka üzerindedir ve küçük başlı vidalara uygundur.

③Konik nervürlü kilitleme halkası

Konik yapı, 90° havşa açısı

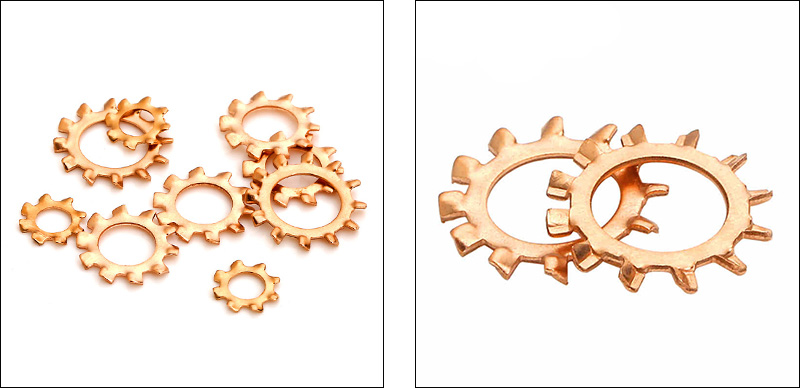

Outer Serrated Toothed Lock Washers

（2）BW ve EOW

Yük mukavemeti sınıflandırmasına göre Dış Tırtıklı Dişli Kilit Pulları standart tip ve ağır hizmet tipine ayrılmıştır.

① Siyah Beyaz Standart Tip

Düzenli diş derinliğine sahiptir, normal endüstriyel kullanıma ve genel montaj işlerine uygundur. Yaygın kullanım alanları: elektronik eşyalar, genel makineler, otomasyon ekipmanları.

② EOW Ağır Hizmet Tipi

Daha derin dişlere ve daha iyi gevşeme önleme performansına sahiptir ve ağır titreşim ve ağır yük bulunan yerler için uygundur. Yaygın kullanım alanları: otomobil parçaları, yüksek titreşimli makineler, inşaat projeleri ve çelik yapılar.

（3）Özel Fonksiyon

①EOW Örtüşmesi

Nispeten zayıf torklu uygulamalar için özel olarak tasarlanmış özel bir üst üste binen diş yapısı. Yaygın dış diş tipiyle karşılaştırıldığında, düz olmayan destek yüzeyleri için uygundur, daha geniş bir temas alanına sahiptir ve yük dağılımına elverişlidir.

②Geniş/Dar Bant

Farklı uygulama alanlarının gereksinimlerine göre, değişen temas alanı taleplerini karşılamak üzere (RDEFL/RDIFL) ve (RDIFS) sağlanmaktadır.

③Çift Dişli Pul RDD

Hem iç hem de dış yüzeyler tırtıklı olup, daha yüksek gevşeme önleme gereksinimlerinin gerekli olduğu uygulamalar için uygundur.

SSS

（1）Dış Tırtıklı Dişli Kilit Pulları yüksek titreşime karşı etkili midir？

Evet, dış diş contası yüksek titreşimli ortamlar için iç diş contasından daha uygundur çünkü dişler arasında daha geniş bir temas alanına ve daha derin bir kavramaya sahiptir.

（2）Dişler alüminyum veya plastik gibi yumuşak malzemelere zarar verir mi?

Bu doğru. Keskin dişler daha yumuşak malzemelere saplanacak ve çentikler ve hatta çatlaklar bırakacaktır. Alüminyum parçalarda, tamponlama rolü oynamak için kilit pulu ile iş parçası arasına düz bir pul koyabilirsiniz. Plastik parçalarda ise doğrudan dış diş pullarını kullanmayın. İç diş pullarını seçmek veya bunun yerine daha büyük bir düz pul kullanmak daha iyidir.

（3）Yay çeliği Dış Tırtıklı Dişli Kilit Pullarının tipik sertliği nedir?

Isıl işlemden sonra sertlik genellikle HRC 40–50 (yaklaşık 400–530 HV) olur.

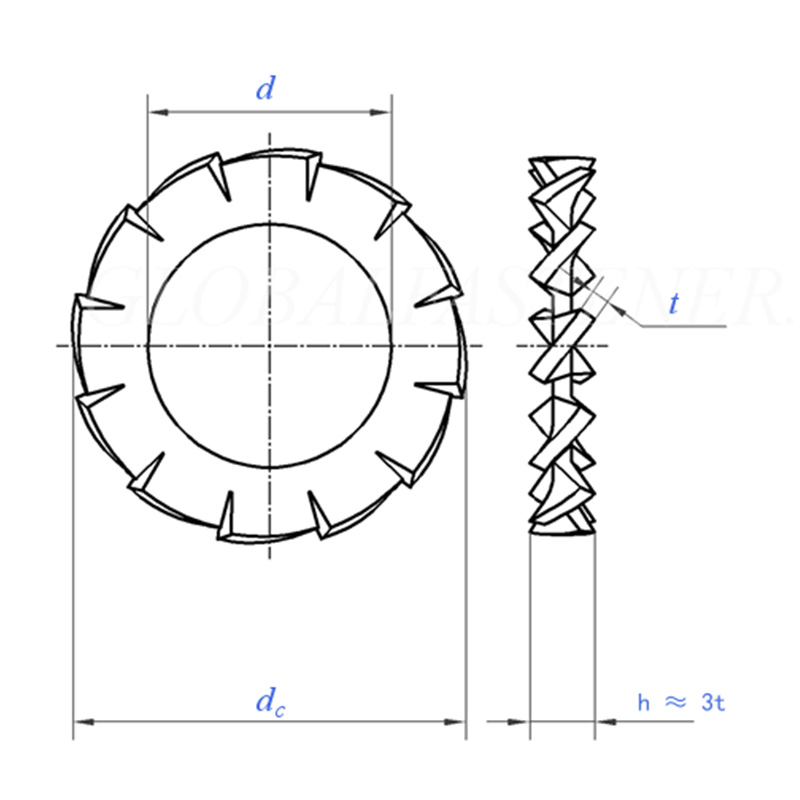

Outer Serrated Toothed Lock Washers

Boyut		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominal boyut	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maksimum	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
doğru akım	maks=nominal boyut	3.6	4.5	5.5	6	7	8	10	11	12.5	15
doğru akım	dk.	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Diş Sayısı	dk.	9	9	9	9	10	11	11	12	14	14
1000 birim kg başına		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Nominal Diş Çapı İçin		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Boyut		10.5	13	15	17	19	21	23	25	28	31
d	min=nominal boyut	10.5	13	15	17	19	21	23	25	28	31
d	maksimum	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	maks=nominal boyut	18	20.5	24	26	30	33	36	38	44	48
de	dk.	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Diş Sayısı	dk.	16	16	18	18	18	20	20	20	22	22
1000 birim kg başına		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Nominal Diş Çapı İçin		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
