Uzun ve Kısa Tırnaklı Şerit Pulları

Xiaoguo® fabrikası tarafından üretilen uzun ve kısa tırnaklı tırnaklı rondelalar sürtünme yerine mekanik olarak kilitlenir. Mekanik kilitleme temelde dönmeyi engeller ve kilitleme etkisi çok açıktır.

Talep Gönder

Ürün Açıklaması

DIN 463 mekanik kilitleme halkasına uygun, uzun ve kısa tırnaklı tırnaklı rondelalar, tek parçalı, tamamen mekanik kilitlemeli, gevşemeyi önleyici bir halkadır. Bir uzun kulak parçası ve bir kısa kulak parçası içeren, iki kulak parçası yaklaşık 90° açı oluşturan tek bir kalıp döküm işlemiyle oluşturulmuştur. Altıgen cıvatalar/somunlar için kullanılır, bir uzun ve bir kısa kulak parçasının bükülmesiyle gevşeme önleme sağlar ve yüksek titreşim, dinamik yük ve termal genleşme ve büzülme koşullarına uygundur. Bu yapı, somun veya cıvatanın göreceli dönüşünü tamamen engelleyerek güvenilir mekanik kilitleme sağlar.

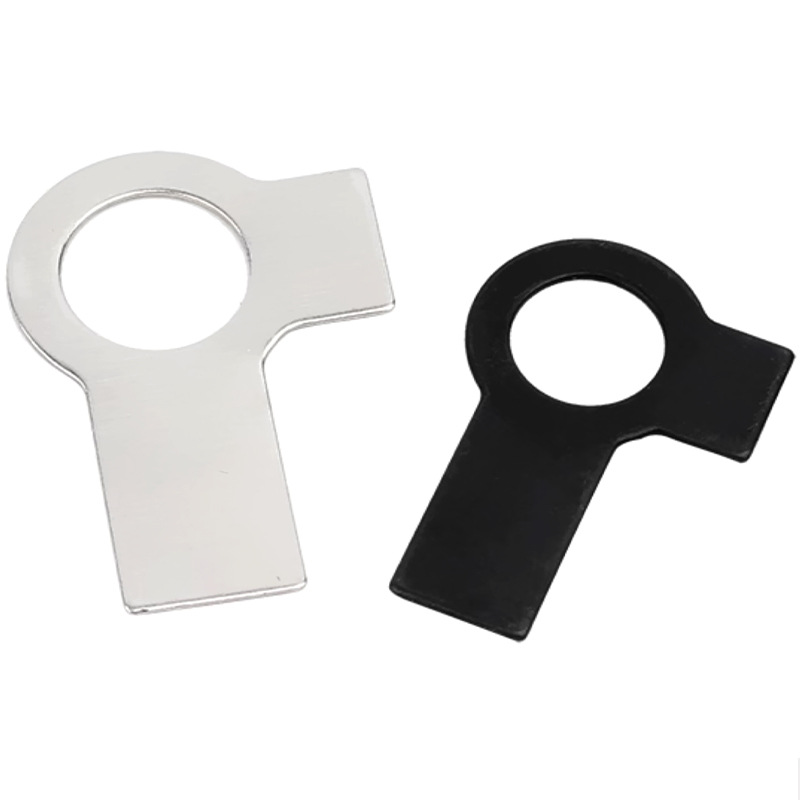

< style="text-align:center;"> Tab Washers With Long And Short Tab

Yapısal özellikler

Uzun ve kısa tırnaklı tırnaklı rondelaların yapısal özellikleri aşağıdaki gibidir:

（1）Entegre damgalama kalıplama

Uzun ve kısa tırnaklı tüm Tırnaklı rondelalar, soğuk damgalama işlemiyle tek bir metal levhadan yapılır. Kaynak veya ek bileşen olmaması basit bir yapıya, yüksek mukavemete ve düşük maliyete neden olur.

（2）Çift kulaklı tasarım (biri uzun, biri kısa)

Uzun ve kısa şeritli şerit pulların ana gövdesi daireseldir ve iki kulak parçası dış kenar boyunca dışarı doğru uzanır:

Kısa Sekme: Uzunluğu kısa

Uzun Sekme: Daha uzun uzunluk

İki kulak parçası birbiriyle yaklaşık 90 derecelik bir açı oluşturur.

（3）Kulaklığın kökünde stresi azaltan bir yapı vardır.

Kulak parçası ile dairesel gövde arasındaki bağlantı noktasında yuvarlatılmış köşeler veya hafif genişlik daralması, bükülme sırasındaki stres konsantrasyonunu azaltmak ve kulak parçasının kırılmasını önlemek için tasarlanmıştır.

（4）Silindirik gövde

Vücudun kalınlığı eşittir. Vücutta diş veya eğimli yüzeyler yoktur ve yüzey genellikle pürüzsüzdür.

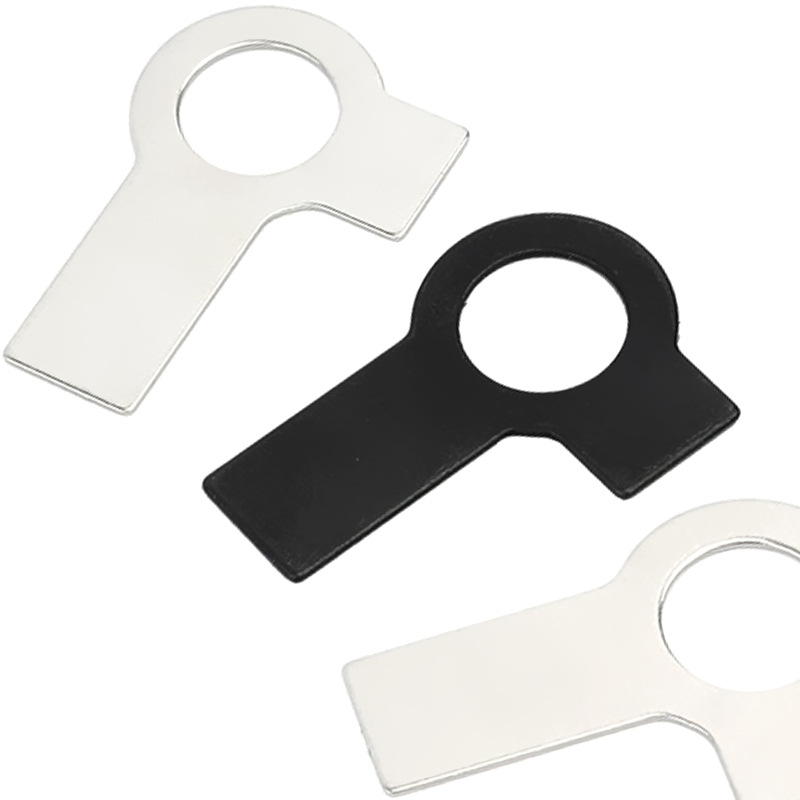

< style="text-align:center;"> Tab Washers With Long And Short Tab

Pazartesi	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maksimum	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
dk.	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
DC maksimum	10	14	17	19	22	26	32	32	40	45	45
DC dk.	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L dk.	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
U maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
