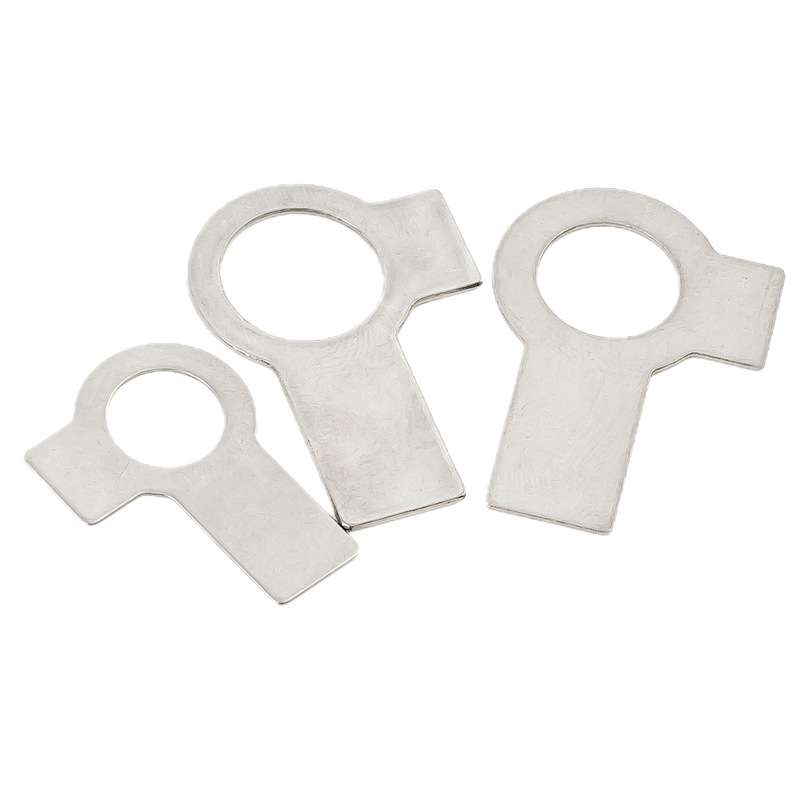

Uzun Tırnaklı ve Kanatlı Tırnak Pulları

Xiaoguo® fabrikası tarafından üretilen Uzun Şeritli ve Kanatlı Şerit Yıkayıcılar, gevşeme önleme işlevi açısından son derece yüksek güvenilirliğe sahiptir. Sürekli titreşim ve darbe koşullarında bile iyi bir kilitleme durumunu koruyabilirler.

Talep Gönder

Ürün Açıklaması

Uzun Tırnaklı ve Kanatlı Tırnaklı Pulların çalışma prensibi, sürtünme veya esneklik yerine saf mekanik kilitlemeye dayanır. Çekirdek mekanizma, iki kulak parçasını bükerek somunun (veya cıvata başının) iş parçasına göre dönmesini fiziksel olarak engellemektir.

[1]Özel işişlem

（1）Normal kurulum, kulak tırnakları ayrılmış halde

Uzun Tırnaklı ve Kanatlı Tırnaklı Pulları cıvatanın üzerine yerleştirin ve ardından somunu sıkın. Bu noktada her iki kulak çıkıntısı da düz kalır ve bükülmez.

（2）Kısa kulakları bükün ve somunları kilitleyin

Kısa kulakları yukarı doğru bükmek için pense kullanın, böylece somunun bir tarafına sıkıca yapışırlar. Kısa kulaklar, dönmesini önlemek için somunun düzlemine dayanmalıdır.

（3）Uzun kulakları bükün ve Uzun Tırnaklı ve Kanatlı Tırnaklı Pulları sabitleyin

Uzun kulakları, iş parçasının kenarını kavrayabilmeleri, iş parçası üzerindeki yuva deliklerine girebilmeleri veya sabit çıkıntıya yaslanabilmeleri için aşağı veya yana doğru bükün.

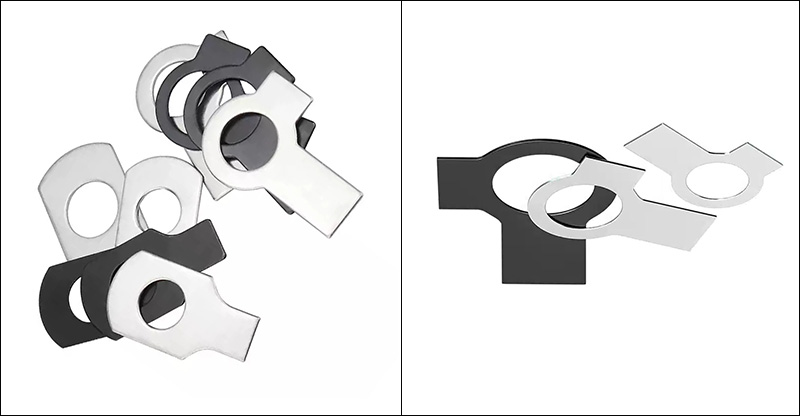

Tab Washers With Long Tab And Wings

[2]Nihai etkinin belirlenmesi

Uzun kulak, rondelayı iş parçasına sabitleyerek rondelanın dönmemesini sağladı.

Kısa kulaklar somunu ve rondelayı birbirine kilitler ve somun da dönemez.

Pul ile somun arasında bağıl bir hareket oluşamayacağından cıvata bağlantısı tamamen kilitlenir.

[3]Sürtünmeye dayalı gevşemeyi önleyici mekanizmalardan farkı

Sürtünme kilidi: Direnç oluşturarak dönmeyi engeller. Titreşim bu direnci aşabilir ve gevşemeye neden olabilir.

Uzun Tırnaklı ve Kanatlı Tırnak Pulları: Doğrudan fiziksel müdahale yoluyla, kulak parçası bükülmediği veya hasar görmediği sürece somun kesinlikle dönmez. Bu kilitleme mekanizması titreşimden, yağlamadan veya sıcaklık değişikliklerinden etkilenmez.

Tab Washers With Long Tab And Wings

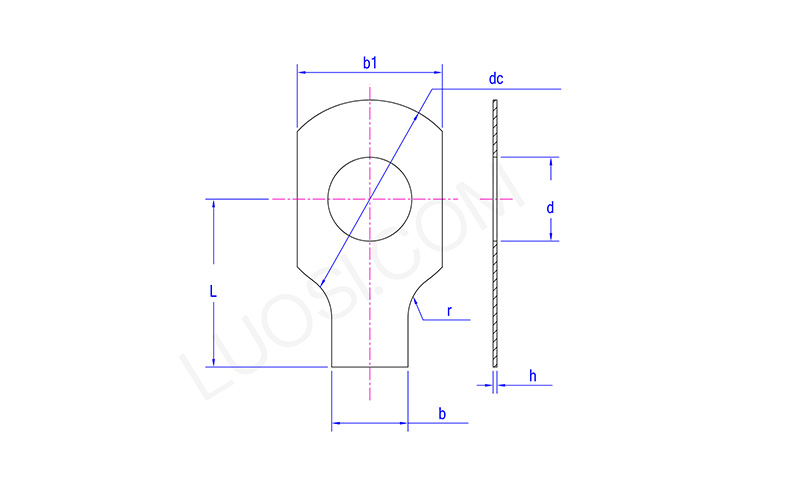

Pazartesi	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maksimum	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
dk.	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
DC maksimum	10	14	17	19	22	26	32	32	40	45	45
DC dk.	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L dk.	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
U maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
