İki Katlı Kendinden Kilitli Pullar

Xiaoguo® fabrikası tarafından sağlanan iki katlı kendinden kilitlemeli rondelalar, geleneksel kilitleme yöntemini terk eder ve sürtünme yerine gevşemeyi önleyen gerginlik ilkesini benimser ve performansı önemli ölçüde artırır.

Talep Gönder

Ürün Açıklaması

İki katlı kendinden kilitlemeli rondelaların gevşemeyi önleme prensibi şuna dayanır: Titreşimin neden olduğu zararlı enerjiyi kilitleme için gereken kuvvete ustaca dönüştürmek. "Sürtünme" nedeniyle gevşemeyi önlemek için bir tutma halkası kullanmanın geleneksel yöntemine güvenmek yerine, daha akıllı bir mekanizma benimsendi:

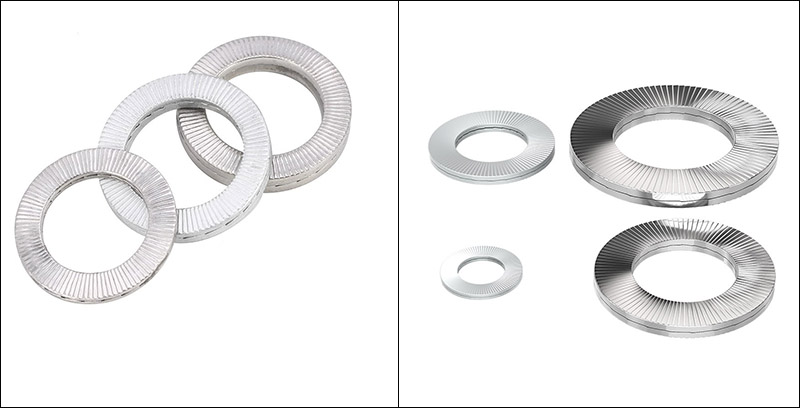

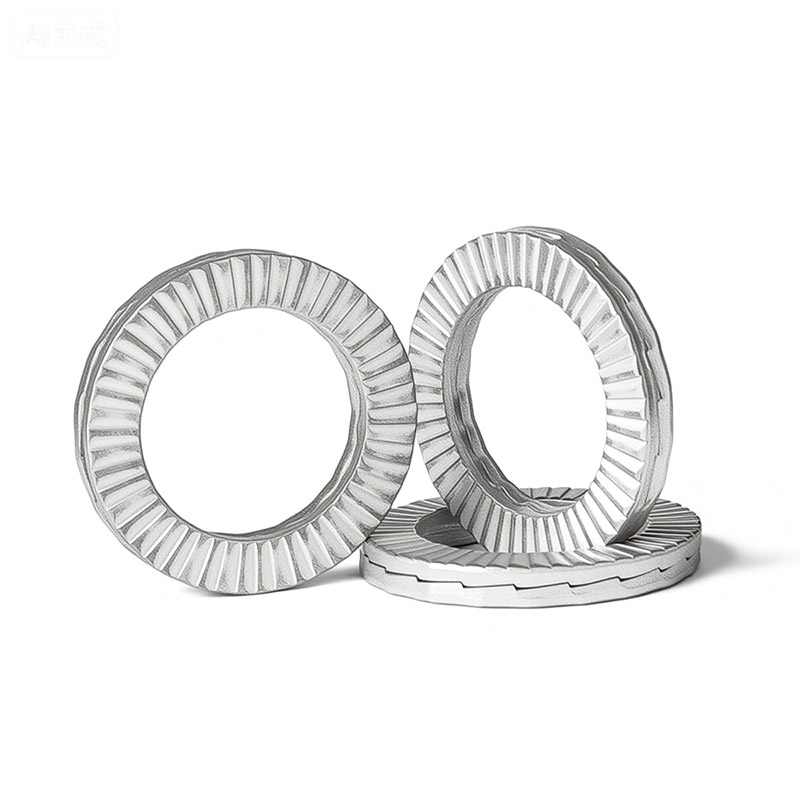

Two Fold Self Locking Washers

（1）İlk sıkma: Çift taraflı konumlandırma

Kurulum sırasında iki rondelanın kama şeklindeki yüzeyleri birbiriyle hizalanır ve çift olarak kullanılır.

Dış sabitleme: Sıkma sırasında, İki katlı kendinden kilitlemeli rondelaların dış yüzeyindeki radyal ince dişler, somunun/cıvatanın kafasına ve iş parçasının yüzeyine sıkıca tutunarak temas yüzeyini sıkı bir şekilde kapatacak ve kaymayı önleyecektir.

İç tutma: Bu noktada, iki rondelanın iç taraflarındaki kama şeklindeki yüzeyler (büyük dişler) birbiriyle yakın temas halindedir, ancak herhangi bir göreceli hareket meydana gelmemiştir, böylece daha sonraki mekanik hareket için alan sağlanır.

（2）Gevşemenin tetiklenmesi: Kayma yerine yanlış hizalama

Ekipman titreşimli bir ortamda çalışırken somun çok hafif bir gevşeme eğilimi göstermeye başlar.

Dış radyal dişlerin sürtünme kuvveti iç kama şeklindeki yüzeyin sürtünme kuvvetinden çok daha büyük olduğundan somun ile İki katlı kendinden kilitli rondelalar arasında hareket meydana gelmeyecektir.

Tek hareket, iki rondelanın iç taraftaki kama şeklindeki yüzey boyunca birbirine karşı "yerinden kaymasıdır".

（3）Kendiliğinden kilitlemenin sağlanması: Kama etkisinin anahtarı

Ekipman titrediğinde veya dalgalanan kuvvetlerle karşılaştığında, kama şeklindeki yüzeyin oluşturduğu güçlü karşı kuvvet, bu titreşimleri anında ortadan kaldırır. Bu, cıvatanın ters yönde dönmesini önler ve titreşim enerjisini İki katlı kendinden kilitlemeli rondelaların kilitleme kuvvetine dönüştürür, "titreşim arttıkça daha da sıkılaşır" etkisi elde edilir ve böylece temel nedenden kaynaklanan gevşeme önlenir.

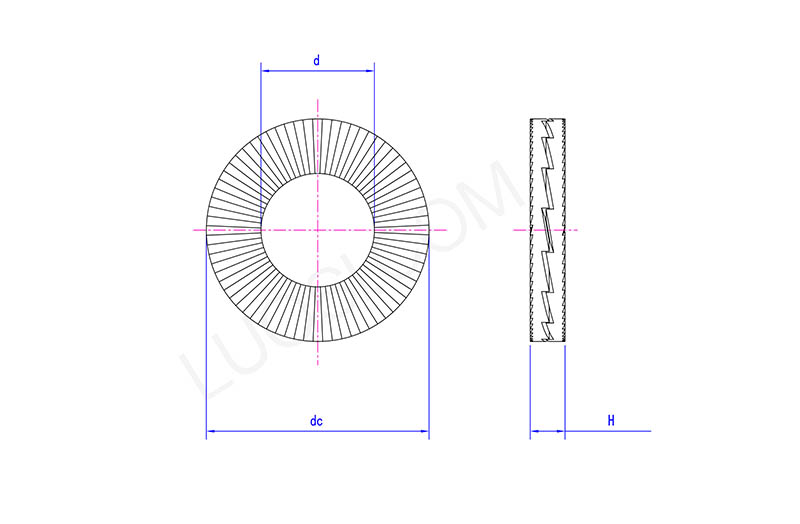

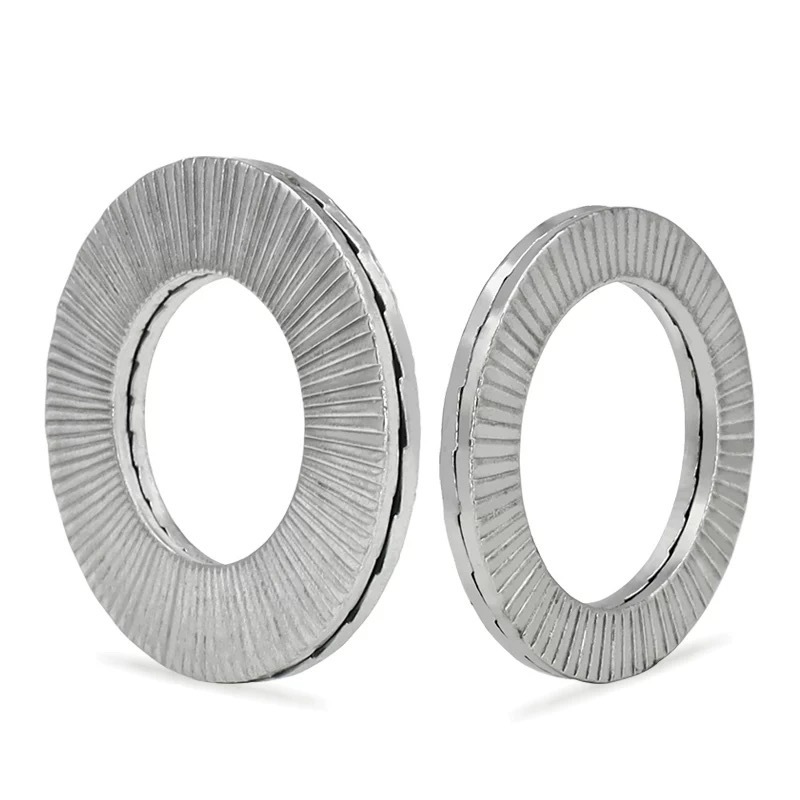

Two Fold Self Locking Washers

Pazartesi	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d maksimum	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
dk.	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
DC maksimum	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
en az	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Y maks	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
saat dk	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
