Çapa U Cıvatası

Çin tedarikçisi Xiaoguo® ankraj U cıvatası, DN10'dan (2 mm) DN600'e (24 inç) kadar her şeyi kapsayan ve tüm tam boyut gerekliliklerini karşılayan geniş bir spesifikasyon yelpazesine sahiptir. İster küçük su borusu ve elektrik kabloları, ister büyük endüstriyel borular olsun, uygun maliyetli ankraj U cıvatasını seçebilirsiniz.

Talep Gönder

Ürün Açıklaması

Ürün tanımı ve temel işlev

Zemin ankrajı U cıvatası veya önceden monte edilmiş U cıvatası olarak da bilinen ankraj U cıvatası, "U" harfine benzeyen bir tür ankraj bağlantı elemanıdır. Her iki ucunda da uzun dişler vardır ve genellikle beton temele önceden monte edilir veya çelik yapı tabanından geçirilir. Ekipmanı, kolonları, boru desteklerini vb. beton veya çelik yapı temeline sıkıca sabitlemek için pullar ve somunlarla birleştirilir.

Temel işlev

Ekipman ile temel arasında sağlam bağlantılar sağlamak için inşaat, köprüler, enerji ve petrokimya gibi alanlarda kullanılan önemli bir ankraj bileşenidir. Ana işlevi üst yapının yüklerini (gerilme, basınç, kesme kuvveti, eğilme momenti) beton temele veya zemine güvenli bir şekilde aktarmaktır. Sıradan genleşme cıvatalarının aksine bu ürün önceden gömülü bir şekilde monte edilir. Beton dökülmeden önce kalıp içerisine yerleştirilir ve beton priz aldıktan sonra geri dönüşü olmayan kalıcı bir ankraj oluşturur.

Anchor U Bolt

Ortak malzemeler

Aşağıda sizin için özetlediğimiz, göz atmanıza uygun, ankraj U cıvatası için yaygın malzemelerin listesi bulunmaktadır.

Malzeme türü	Seviye	Ulaşılabilir performans seviyesi	Temel özellikler	Uygulanabilir senaryolar
Karbon çeliği	Q235 / A36	Sınıf 4.8	Nispeten ekonomik ve çok yönlü, işlenmesi kolay	Genel inşaat, hafif ekipman temelleri, korkuluk sabitleme
Karbon çeliği	45# / 1045	Sınıf 8.8	Orta güç, iyi kapsamlı performans	Endüstriyel ekipman temelleri, güç kuleleri, boru destekleri
Alaşımlı çelik	40Cr / 5140	10.9 notu	Yüksek mukavemet, yorulma direnci	Ağır ekipman, dinamik yük temeli, rüzgar enerjisi kulesi
Alaşımlı çelik	35CrMo / 4135	10.9/12.9 notu	Düşük sıcaklığa dayanıklı, paslanmaya karşı dayanıklı	Petrokimya endüstrisi, yüksek basınçlı kap temeli, soğuk bölgeler
Paslanmaz çelik	304 / A2	A2-70	Genel korozyon direnci	Gıda fabrikaları, su arıtma ve genel dış mekan uygulamaları için
Paslanmaz çelik	316 / A4	A4-70 / A4-80	Deniz suyuna ve kimyasallara karşı mükemmel direnç	Açık deniz platformları, kıyı enerji santralleri, kimya tesisleri, yüzme havuzu ekipmanları için
Sıcak daldırma galvanizli karbon çeliği	Q235 / 45# + HDG	4.8/8.8 notu	Dış mekanda uzun ömürlü pas önleme	köprüler, otoyol korkulukları, iletişim kuleleri, fotovoltaik destekler

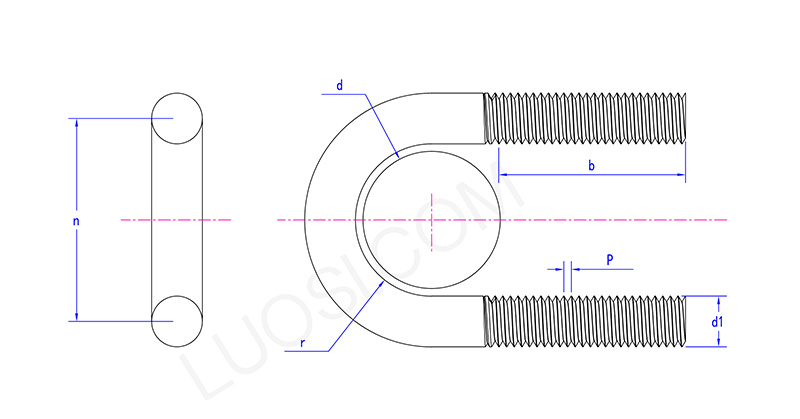

Anchor U Bolt

Pazartesi	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Ürün türü

Kurulum yöntemine ve şekline bağlı olarak ankraj U cıvatası esas olarak aşağıdaki tiplere ayrılır:

Düz Gömülü U-cıvata: Dişli ucu taban yüzeyinin üzerine çıkacak şekilde doğrudan betona gömülüdür. Çelik kolonların ve ekipman tabanlarının sabitlenmesinde kullanılır. En yaygın biçimdir.

Kanca Uçlu U-cıvata: Dişli uçlar ayrıca 90° veya 180° bükülür.

Düz tabanlı U cıvata: U şeklindeki parçanın alt kısmı düzdür, yay şeklinde değildir. Kare kesitli bileşenleri sabitlemek için veya çelik levhanın alt yüzeyi ile yakın temas halinde olması gereken kurulumlarda kullanılır.

İçten cıvatalı Tip U cıvata: Bu U şeklindeki cıvata, her iki ucu açıkta olacak şekilde çelik yapı tabanındaki ayrılmış deliklerden geçer. Sıkıştırmayı sağlamak için üst ve alt somunlarla birleştirilir ve genellikle sökülebilir bağlantılar veya yükseklik ayarı gerektiren senaryolar için kullanılır.

Eşitsiz Ayak U-cıvatası: Farklı uzunluklarda bacaklar. Eğimli temel yüzeylerine veya asimetrik sabitleme gerektiren özel yapılara montaj için kullanılır.
