Art Gerilim Kavraması için Ankraj Takozları

Ard Gerilim Kavrama için Xiaoguo® Ankraj Takozlarının toplu satın alınması için standart dışı boyutlar, lazerle oyulmuş marka logoları ve özelleştirilmiş ambalajlar sunuyoruz. Çeşitli mühendislik projelerinin tüm özel gereksinimlerini karşılayan, tek deliklerden 55 delikli ankraj bloklarına kadar eşleşen ürünler sağlayabiliriz.

Talep Gönder

Ürün Açıklaması

Çalışma Prensibi

Ard Gergili Kavrama için Ankraj Takozlarının çalışma prensibi iki mekanizmaya dayanmaktadır: Kama Kendiliğinden kilitlenen ve sürtünme kuvveti aktarımı.

（1）Sistem bileşimi

Tam bir sabitleme sistemi genellikle aşağıdakilerden oluşur:

Çelik halatlar (öngerilme tendonları): Gerilme kuvvetini taşırlar.

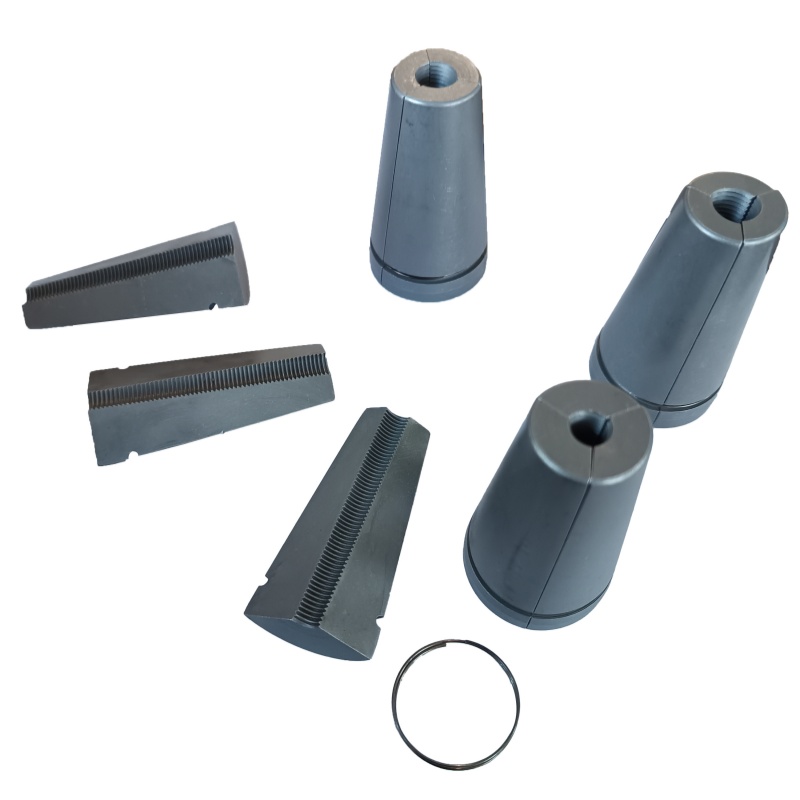

Takozlar (sıkıştırma plakaları): İç yüzeyinde çıkıntılar bulunan, konik bir sıkıştırma ünitesi oluşturan iki veya üç parçadan oluşur.

Ankraj plakaları: Konik deliklerde, delik konisi açısı kamanın dış koni açısıyla eşleşir (tipik olarak yaklaşık 6°55').

Ankraj yastıkları: Basıncı betona aktarır ve yerel bir taşıyıcı rol oynar.

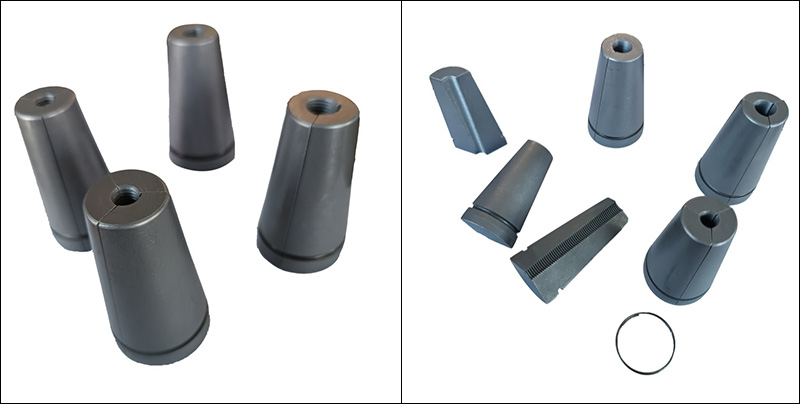

Anchor Wedges for Post Tension Griping

（2）İş Süreci

Germe Aşaması: Germe krikosu çelik telleri gerer. Bu noktada Ard Gerilmeli Kavrama için Ankraj Takozları henüz tam olarak sıkışmamıştır ve çelik halatlar serbestçe hareket edebilir.

Sabitleme aşaması: Tasarlanan germe kuvvetine ulaşıldığında, hidrolik kriko boşaltmak için geri çekilir. Kama bloğunun dış konik yüzeyi ile ankraj plakasının konik deliğinin iç duvarı arasındaki temas nedeniyle pozitif bir basınç oluşturulur.

Kendiliğinden kilitlenme oluşumu: Çelik telin büzülme kuvveti, kama bloğu ile konik delik duvarı arasındaki basıncın keskin bir şekilde artmasına neden olur. Sürtünme kuvveti çelik telin büzülme kuvvetine eşit veya ondan daha büyük olduğunda, kama bloğu ile çelik halat arasında ve ayrıca kama bloğu ile ankraj plakası arasında statik bir denge oluşur. Daha sonra çelik tel güvenli bir şekilde kilitlenir.

Öngerilme tutma: Daha sonra, çelik halatların gerilimi, Ard Gerilim Kavraması için Ankraj Takozları - ankraj plakası - ankraj yastığı aracılığıyla tamamen beton elemana aktarılır.

（3）Kendinden kilitleme durumu

Kamanın güvenilir bir şekilde kendi kendine kilitlemeyi sağlayıp sağlayamayacağı, kama açısı (koni açısı) ile sürtünme katsayısı arasındaki ilişkiye bağlıdır. Teorik olarak kendi kendine kilitlenme durumu şöyledir:

Koni açısının yarısı (α/2) ≤ arctan(μ)

μ kama ile ankraj plakasının koni deliği arasındaki sürtünme katsayısıdır.

（4）Diş Deseninin İşlevi

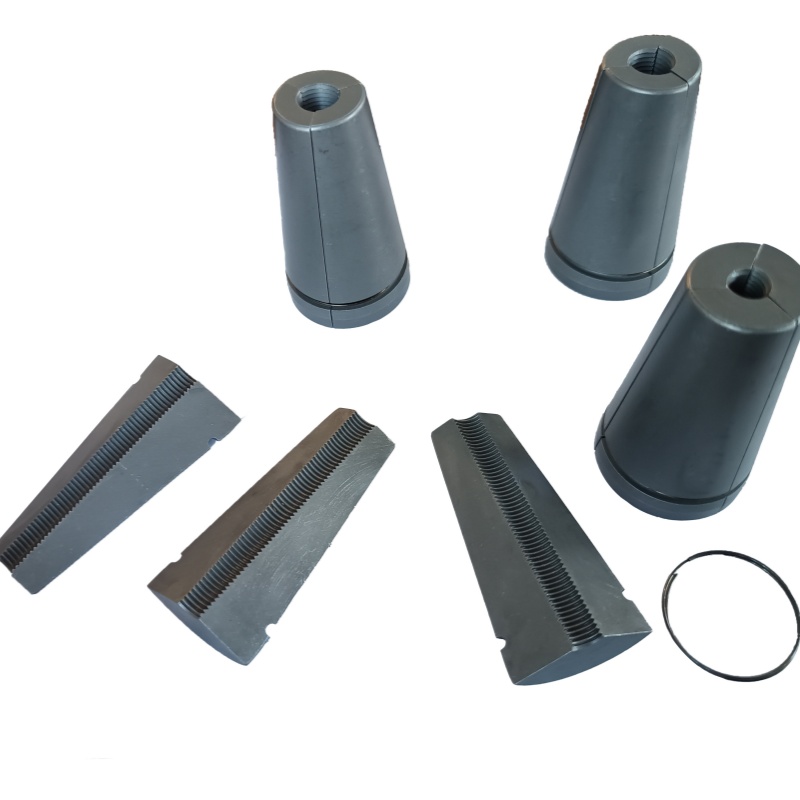

Kama bloğunun iç yüzeyindeki keskin diş desenleri anahtar tasarımlardan biridir. Gerdirme ve sabitleme işlemleri sırasında diş desenleri, çelik tellerin yüzeyindeki küçük çukurlara yerleşecek ve mekanik kilitlemeyle sonuçlanacaktır.
