Ard Germe Ankraj Takozları

Temel performans

Ard Germe Ankraj Takozlarının performansı, köprüler ve binalar gibi büyük projelerin yapısal güvenliğini ve dayanıklılığını doğrudan belirler. Xiaoguo®'yu seçerek en katı standartlara dayanabilecek güvenilir bir garanti elde edeceksiniz.

（1）Statik yük sabitleme verimliliği

Verimlilik katsayısı ηa ≥ 0,95

Ankraj sisteminin çelik halatların tüm gücünü verimli bir şekilde kullanıp kullanamayacağı

（2）Nihai toplam gerilim

εapu ≥ %2,0

Kırılgan kırılmayı önlemek için ankraj sisteminin nihai durumdaki sünekliğini ölçer

（3）Yorulma performansı

2 milyon yükleme döngüsünden sonra arıza yok

Uzun süreli dinamik yüklere maruz kalan köprü ve rüzgar türbini kuleleri gibi yapıların yorulma nedeniyle hasar görmemesini sağlar.

（4）Ankraj alanında sürtünme kaybı

Çapa açıklığında + trompet açıklığında toplam kayıp ≤ %6

Sürtünmenin neden olduğu etkin öngerilme kaybını azaltarak gerdirme verimliliğini ve maliyet kontrolünü etkiler.

（5）Kama bloğunun geri çekilme miktarı

Düşük geri çekilme ankrajı ≤ 0,5 mm; Sıradan ankraj ≤ 6mm

Bu, öngerilme kurulumunun doğruluğunu doğrudan etkiler. Geri çekilme ne kadar küçük olursa, kurulum sırasındaki ön gerilim kaybı da o kadar az olur.

（6）Sertlik gereksinimleri:

Art Gerilim Ankraj Takozları: HRC 58-65; Ankraj plakası: HB ≥ 251

Parçaların yüzeyinin aşınmaya dayanıklı olduğundan ve büyük basınç altında deforme olmayacağından veya çökmeyeceğinden emin olun.

sınıflandırma

Ard Germe Ankraj Takozları ayrıca birçok türe göre sınıflandırılabilir. Ana sınıflandırma kriterleri parça sayısına, iç dişlerin formuna ve dış koninin şekline dayanmaktadır. İlgili yapısal özellikler ve kullanımlar

[1]parça sayısı

（1）İki parçalı

Yapısal Özellikler: İki simetrik kama şeklindeki sıkıştırma plakası birleştirildiğinde ortada dairesel bir delik oluşturur

Tipik Uygulamalar: Tek seferlik kullanım için kalıcı çalışma ankrajı

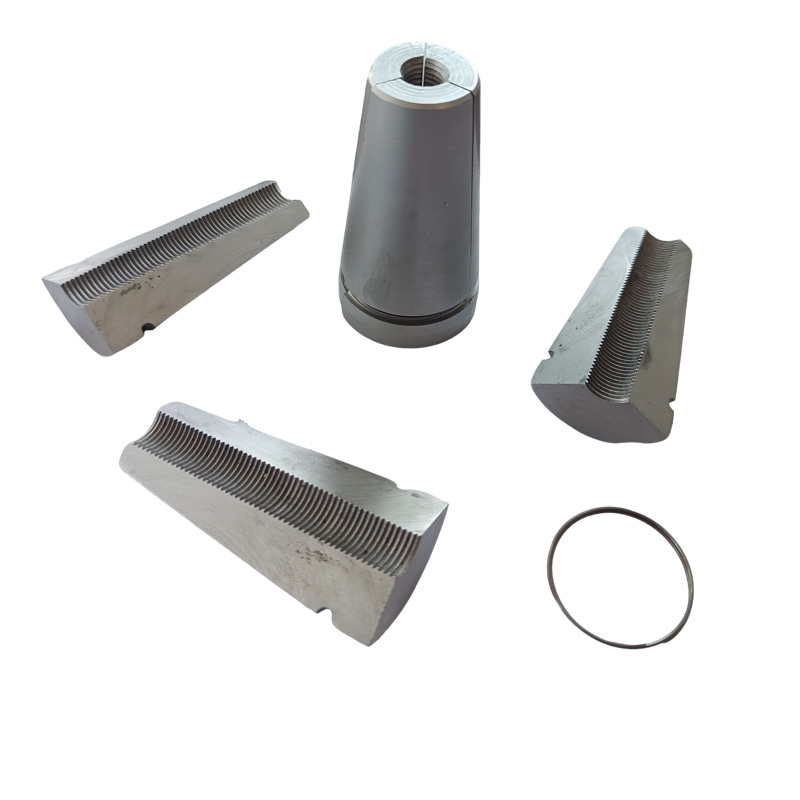

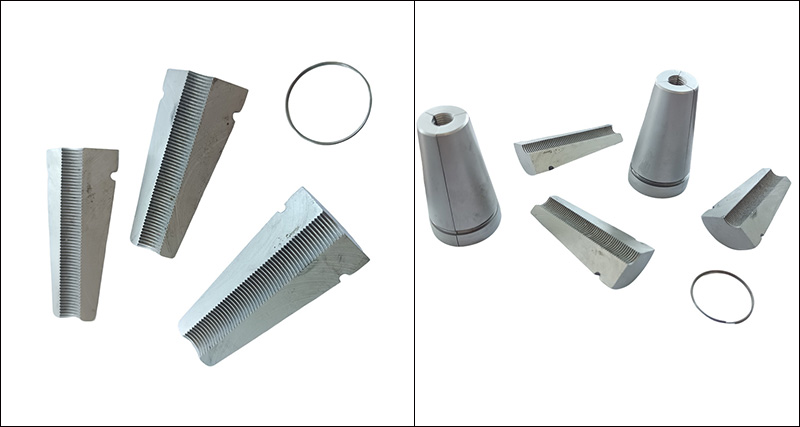

（2）Üç parçalı

Yapısal Özellikler: Aralarında boşluk olacak şekilde eşit olarak bölünmüş üç kama şeklindeki sıkıştırma plakası, koordinasyon için bir yay bobini gerektirir

Tipik Uygulamalar: Takım ankrajı, tekrar kullanılabilir

[2]iç dişlerin şekli

（1）Dairesel dişler

Özellikleri: Ard Germe Ankraj Takozları, keskin diş uçlarına sahip birden fazla bağımsız dairesel çıkıntılı dişe sahiptir.

Uygulanabilir çelik halatlar: Standart çelik halat (1×7 yapı)

（2）Spiral iplik

Özellikleri: Sürekli spiral iç dişli

Uygulanabilir çelik teller: Yüksek mukavemetli çelik tel demeti veya özel öngerilmeli takviye

（3） Kombinasyon tipi

Özellikleri: Çevresel dişler + Boyuna oluklar

Uygulanabilir çelik teller: Talaş kaldırma ve kavrama performansını artırır

[3]dış koninin şekli

（1）Tek konik yüzey

Konik yüzey özellikleri: Tüm yüzeyin tek bir konikliği vardır (en yaygın olanı)

（2）Çift konik yüzey

Konik yüzey özellikleri: Büyük ucun yakınında küçük açılı bir geçiş vardır, bu da kuvvetlerin dağılımını iyileştirir

（3）Kılavuz bölümlü

Konik yüzey özellikleri: Silindirik bir kılavuz bölümü küçük uçtan uzanarak ilk yerleştirmeyi kolaylaştırır
