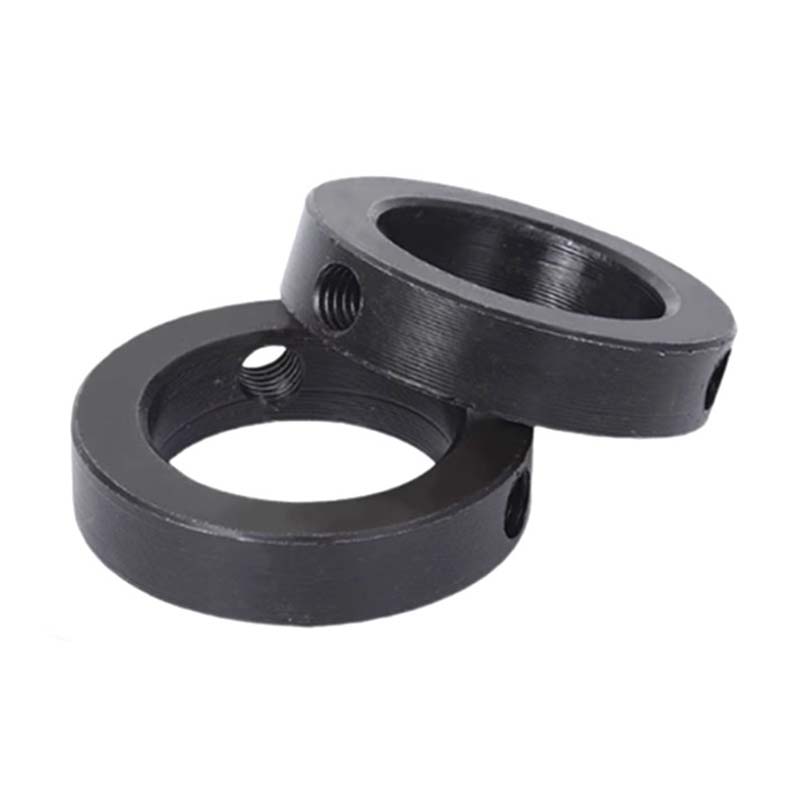

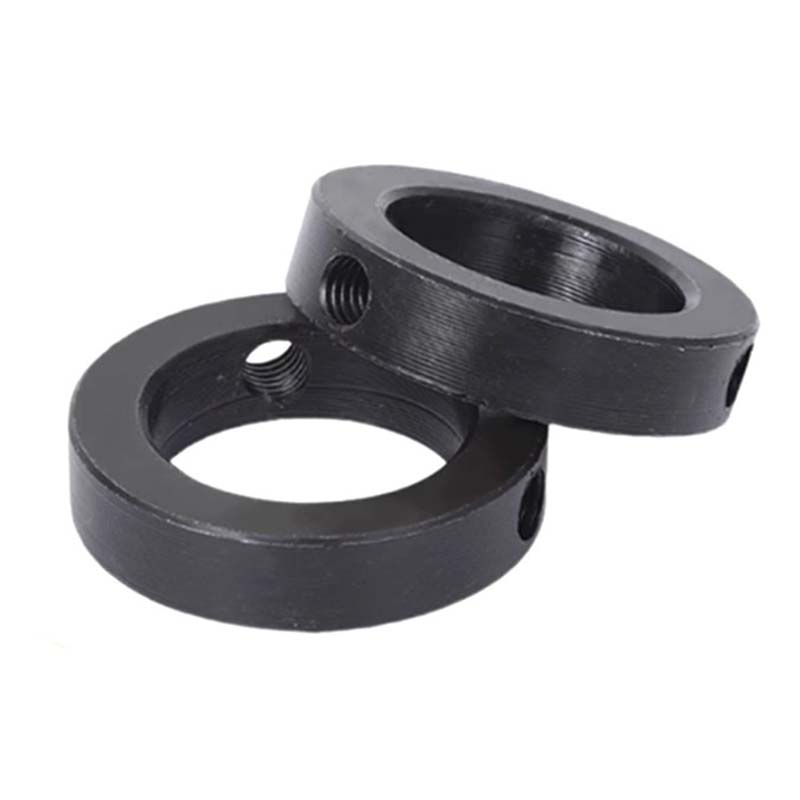

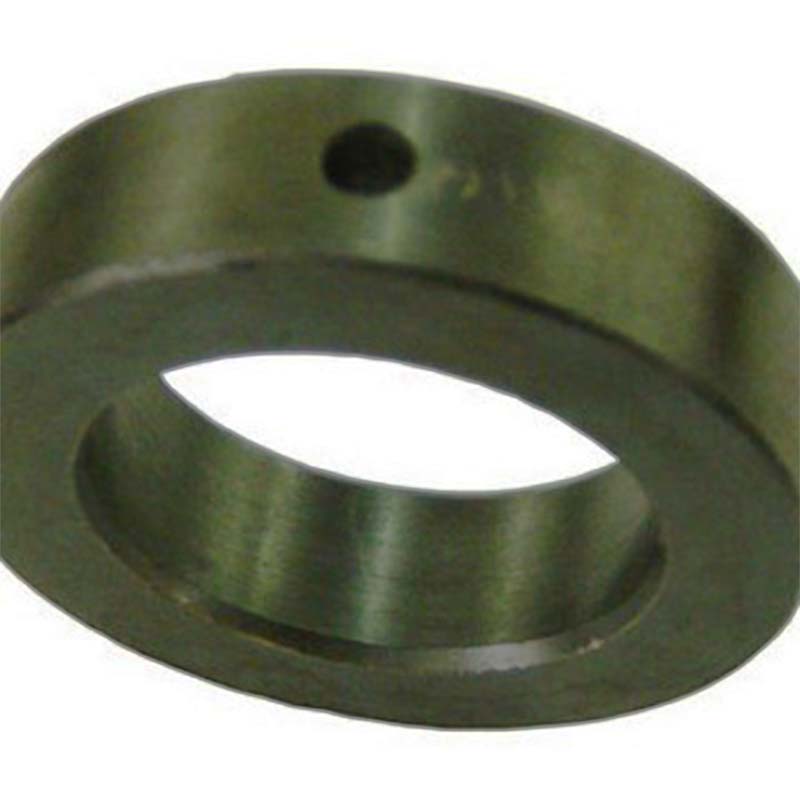

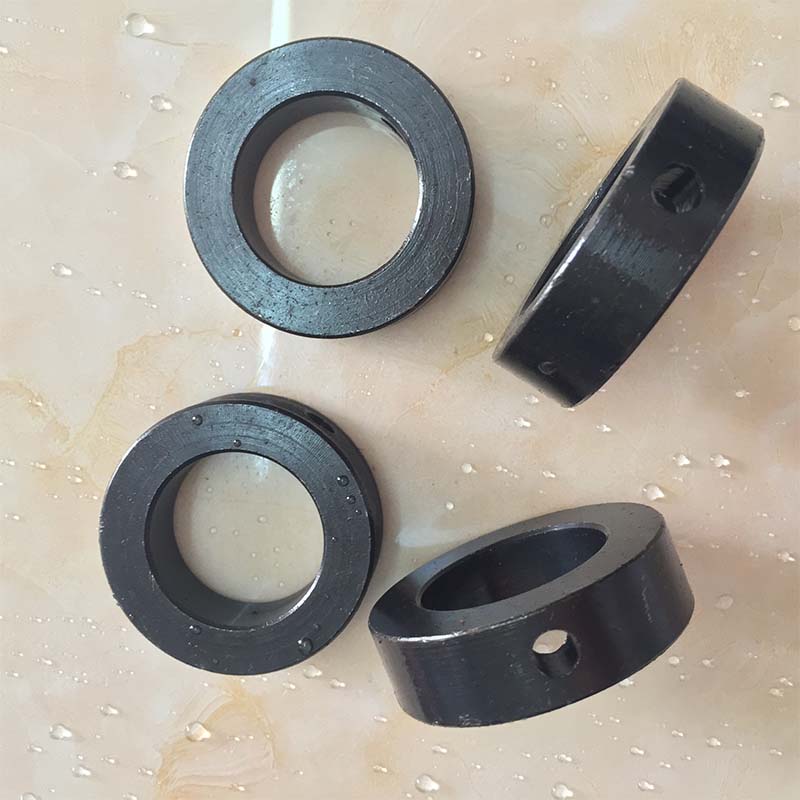

Kilit Yakalı Vidalı Kilitleme Tespit Halkası

Kilit yakalı vida kilitleme tutma halkası, eksenel tutmayı ayarlanabilir kilitleme kuvvetiyle birleştirerek yatakları, dişlileri veya şaftları yerine sabitlemek için tasarlanmış mekanik bir bileşendir. Sıkı stres testi protokolleri, her XIAOGUO® bağlantı elemanının yük taşıma özelliklerini aşmasını sağlar.

modeli:GB/T 885-1986

Talep Gönder

Ürün Açıklaması

Kilit bileziğine sahip vida kilitleme tutma halkası temel olarak yatakları, dişlileri veya dönen parçaları şaftlar üzerinde veya yatakların içinde olması gereken yerde sıkışmış halde tutar. Birlikte çalışan iki parçadan oluşan bir tutma halkası ile birlikte dişli bir kilit bileziği kullanır. İşler sallansa veya itme/çekme kuvvetleri olsa bile parçaların şaft boyunca kaymasını engeller. Yerine kolayca takılan sıradan segmanların aksine, bu halka, yakadaki vidaları kullanarak ne kadar sıkı oturduğunu ayarlamanıza olanak tanır. Bu, fabrika ekipmanlarını, araba parçalarını veya uçak bileşenlerini düşünün, zorlu koşullarda arızalanma olasılığını azaltır. İki parçalı kurulumun takılması kolaydır (gösterişli aletlere gerek yoktur) ve zamanla eşyaların gevşemesine izin veremeyeceğiniz işler için yeterince sağlam tutuş sağlar. Ayarlayıp unutmak istediğiniz uygulamalar için iyi.

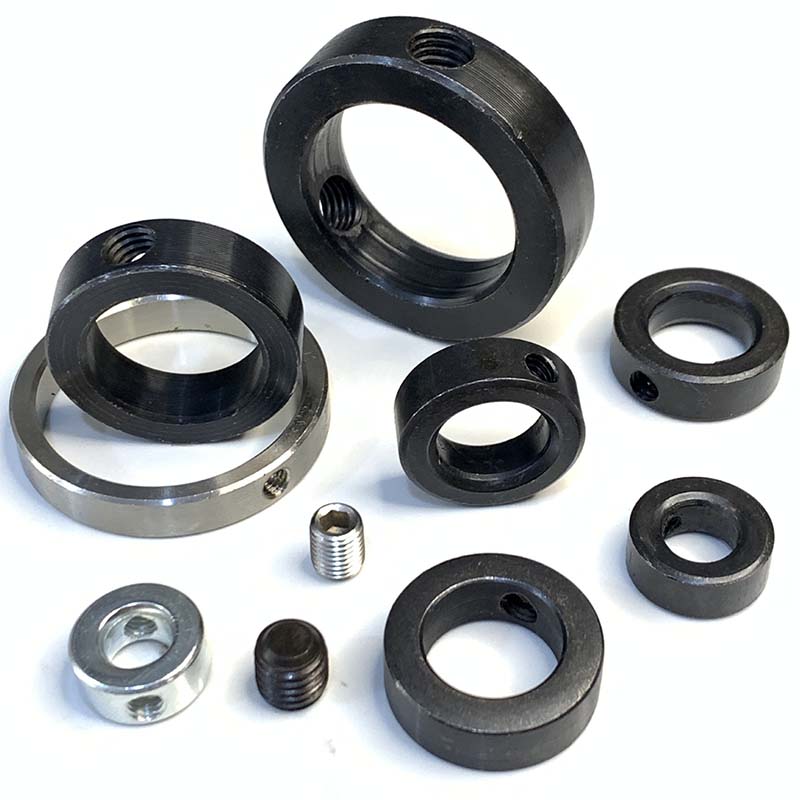

screw locking retaining ring with lock collar

Avantaj

Kilit yakalı vida kilitleme tutma halkası, sarsıntılara karşı dayanıklı olduğundan ve birçok kez yeniden kullanılabildiğinden iyi çalışır. Dişli bilezik, şaft boyunca konumunu hassas bir şekilde ayarlamanıza olanak tanır; bu nedenle, bazen fırlayan sıradan tespit halkalarının aksine, kendi başına gevşeme olasılığı daha düşüktür. Yerleşik vidalar şaft boyunca eşit bir şekilde bastırır, böylece yüzeyde oluk açmaz veya çizmezsiniz. Hem metrik hem de inç boyutlu parçalara uyar; bu, dünya çapındaki fabrikaların karışık ölçüm sistemleri kullanması nedeniyle kullanışlıdır. Altıgen anahtar gibi temel araçlarla onu hızlıca takabilir veya hızlı bir şekilde çıkarabilirsiniz, bu da onarım veya bakım sırasında daha az zaman kaybı anlamına gelir. Her gün yıpranan makineler için, bu şeyin zaman içinde kullanılması, arızalı standart halkaların değiştirilmesiyle karşılaştırıldığında daha ucuzdur.

Kilit yakalı vidalı kilitleme tespit halkası, doğrudan millere veya yatak yuvalarına vidalanan, güvenli, titreşime dayanıklı bir kilit sağlayan dişli bir kilitleme halkasına sahiptir. Sabitlemek için bükülmeyi gerektiren geleneksel tespit halkalarının aksine, bu tespit halkaları, şaftın etrafına sabit basınç uygulamak için kilitleme halkasında ayarlanabilir bir vida kullanır. Bu tespit halkaları, yüksek hızlarda veya yüksek kuvvetlerde bile yer değiştirmeyi önler. Kilitleme halkası aynı zamanda basıncı eşit bir şekilde dağıtarak şaftın tek bir alanda sıkışmamasını sağlar. Tespit halkaları ve kilitleme halkalarının kombinasyonu, dişli sistemleri veya fabrika ekipmanları gibi hassas hizalama ve uzun süreli stabilite gerektiren uygulamalar için uygundur.

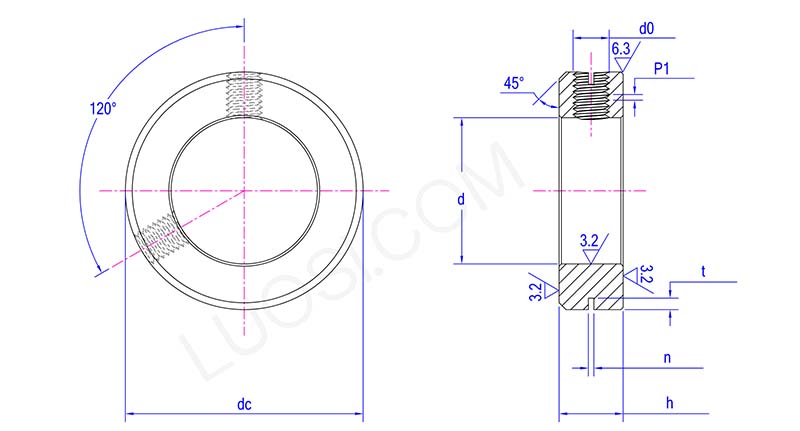

Structure diagram of screw locking retaining ring with lock collar

Pazartesi	Φ32	Φ35	Φ40	Φ45	Φ50	Φ55	Φ60	Φ65	Φ70	Φ75	Φ80
d maksimum	32.062	35.062	40.062	45.062	50.062	55.074	60.074	65.074	70.074	75.074	80.074
dk.	32	35	40	45	50	55	60	65	70	75	80
saat maksimum	14	16	16	18	18	18	20	20	20	22	22
sa dk	13.57	15.57	15.57	17.57	17.57	17.57	19.48	19.48	19.48	21.48	21.48
maksimum	1.51	1.91	1.91	1.91	1.91	1.91	1.91	1.91	1.91	2.31	2.31
dakika	1.26	1.66	1.66	1.66	1.66	1.66	1.66	1.66	1.66	2.06	2.06
maksimum	2.75	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.3	3.96	3.96
dakika	2.25	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	3.24	3.24
doğru akım	52	56	62	70	80	85	90	95	100	110	115
d0	M8	M10	M10	M10	M10	M10	M10	M10	M10	M12	M12
P1	1.25	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.75	1.75
