Vidalı Yaka Ayarı

Ayar vidası bileziği, geleneksel segmanların yeterli tutma kuvvetine sahip olmadığı yüksek yüklü endüstriyel uygulamalarda yaygın olarak kullanılır. XIAOGUO®, uzun yıllara dayanan deneyime sahip profesyonel bir ekibe sahiptir ve tedarik zinciri krizleri sırasında acil siparişleri 72 saat içinde halledebilir.

modeli:GB/T 885-1986

Talep Gönder

Ürün Açıklaması

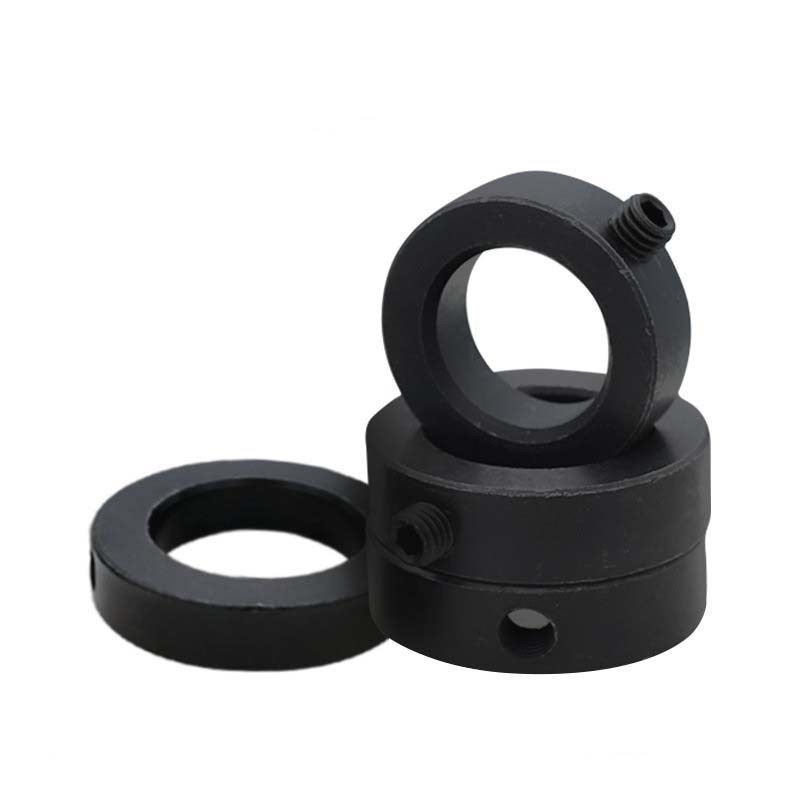

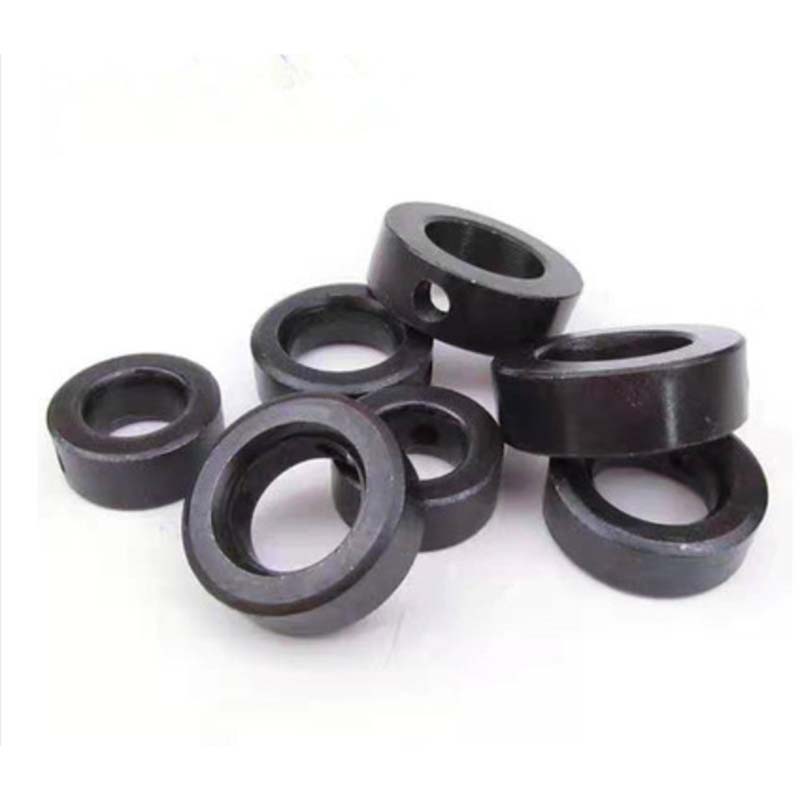

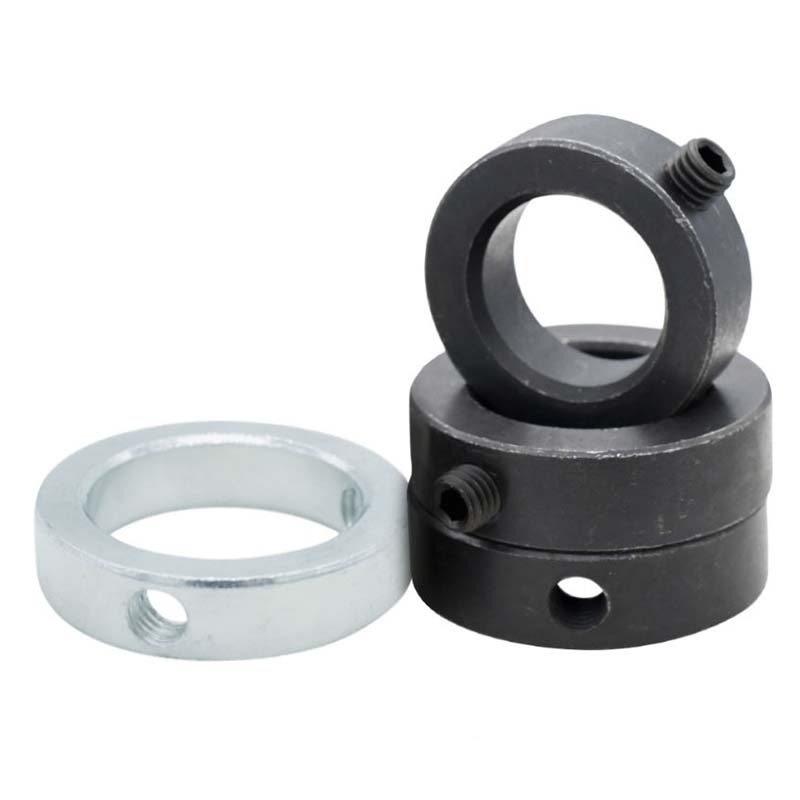

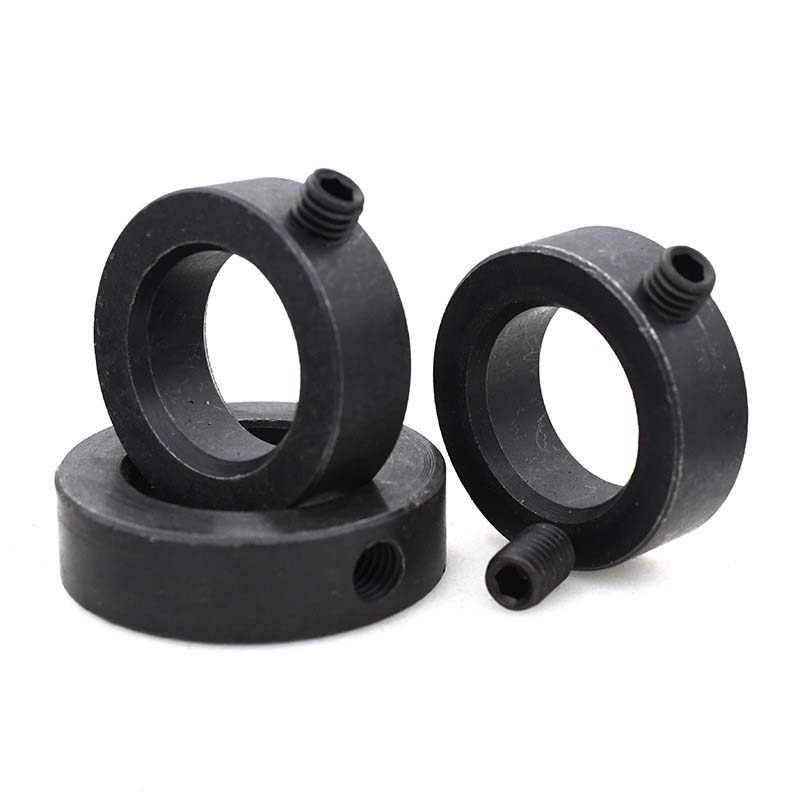

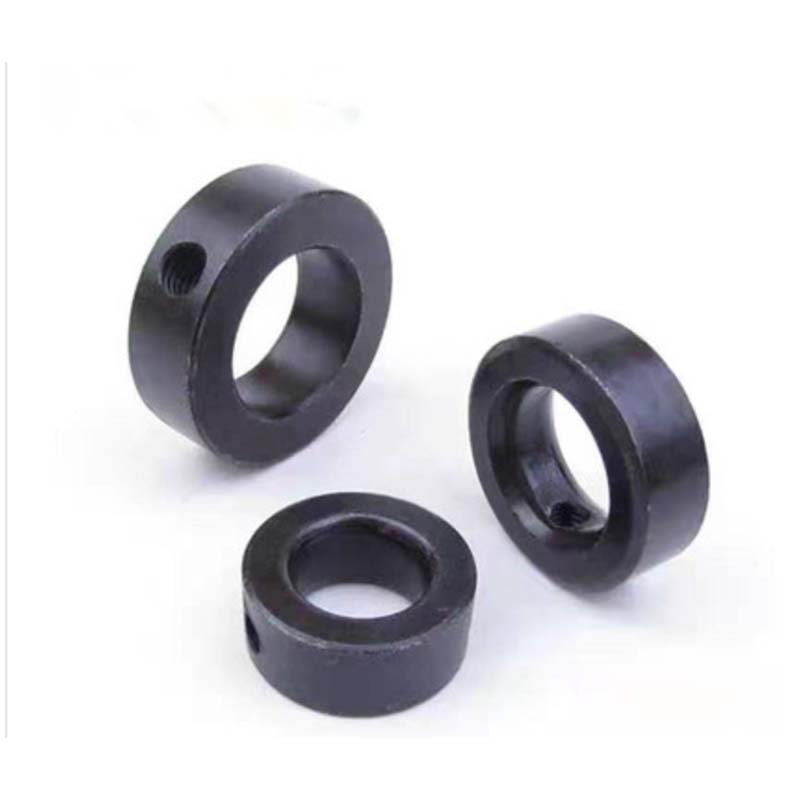

Ayar vidası bileziği, ayar vidası bulunan dairesel, halka şeklinde bir bağlantı elemanıdır. Özel bir alet gerektirmeden tek kişi tarafından kurulumu kolaydır. Çıkarmak için kilit somununu gevşetmeniz yeterlidir. Büyük elektrik motorlarında, kırıcılarda, madencilik makinelerinde, CNC takım tezgahlarında, baskı makinelerinde ve diğer ekipmanlarda yaygın olarak kullanılmaktadır.

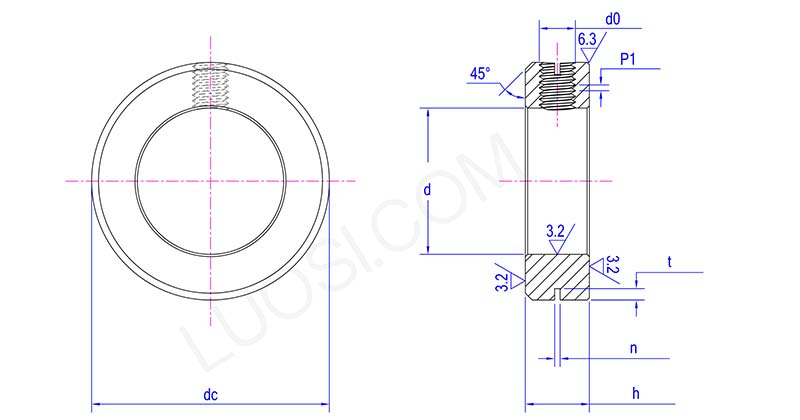

Set Screw Collar

Pazartesi	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d maksimum	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
dk.	8	9	10	12	13	14	15	16	17	18	19
saat maksimum	10	10	10	10	10	12	12	12	12	12	12
sa dk	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
maksimum	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
dakika	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
maksimum	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
dakika	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
doğru akım	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® bu vida kilit halkasını ihtiyacınıza göre farklı malzemelerden yapar. Kimyasallara karşı dayanıklılık için 304 veya 316 gibi paslanmaz çelik kaliteleri kullanıyoruz. Yüksek stresli bir duruma giriyorsa 4140 alaşımlı çelik kullanacağız. Ağırlığın önemli olduğu havacılık ve uzay malzemeleri için ise hafif titanyum var. Karışık metal kurulumlarınız olduğunda korozyonu azaltmak için polimer kaplamalı versiyonları da vardır. Tüm malzemeler, ne kadar yük taşıyabilecekleri konusunda ASME B18.27 ve DIN 471/472 gibi endüstri standartlarını karşıladıklarından emin olmak için zorlu sertlik testlerinden (HRC 35-50) ve ultrasonik kontrollerden geçer.

Düzenli muayene ve bakım

Ayar vidası bileziklerinin iyi çalışmasını sağlamak için, ayar vidasının sıkılığını ara sıra bir tork anahtarı kullanarak kontrol edin, 10-15 Nm'yi hedefleyin. Dişleri temizlemek ve kirden kurtulmak için bir solvent kullanın ve üzerlerine her yıl yeni lityum bazlı gres sürün. Kilit bileziğini bozabileceğinden vidaları aşırı sıkmayın. Deniz suyuna veya asitlere maruz kalırsa, hala iyi durumda olduğundan emin olmak için kaplamayı yılda iki kez kontrol edin. Temas eden kısımlarda 0,1 mm'den daha derin aşınma görürseniz değiştirmelisiniz.

Hangi mil toleransları uyumludur?

Ayar vidalı bilezikler, h9 veya h11 gibi ortak tolerans seviyelerini kullanarak 10 mm'den 200 mm'ye kadar şaft boyutlarıyla çalışır. Kilit bileziğindeki ayarlanabilir vidalar, küçük şaft çarpmalarını veya eşitsizlikleri (±0,05 mm'ye kadar) giderebilir, böylece çalışma şeklini bozmadan hala sıkı bir şekilde oturur.
