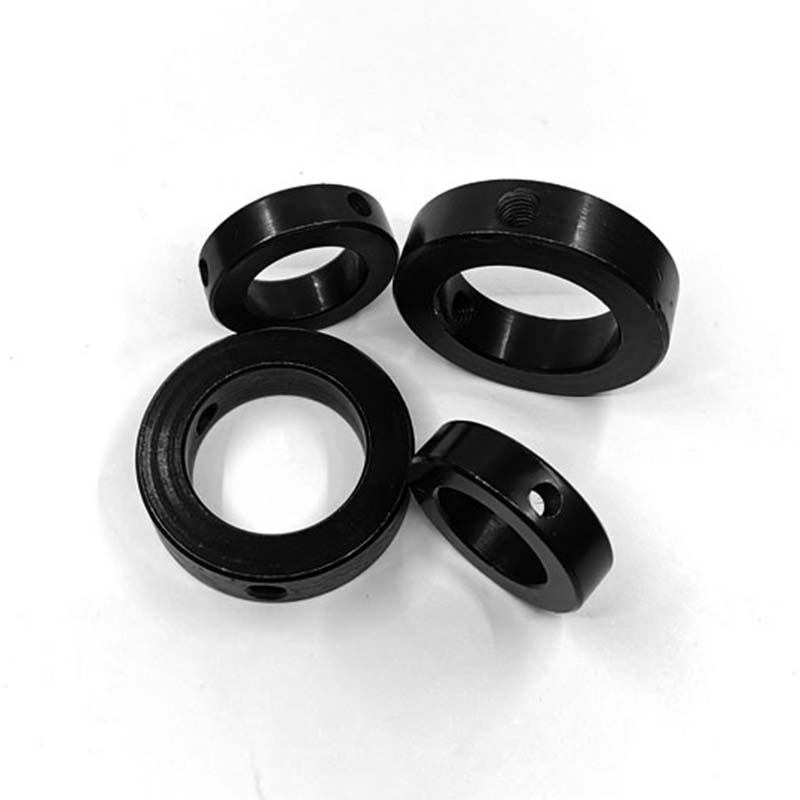

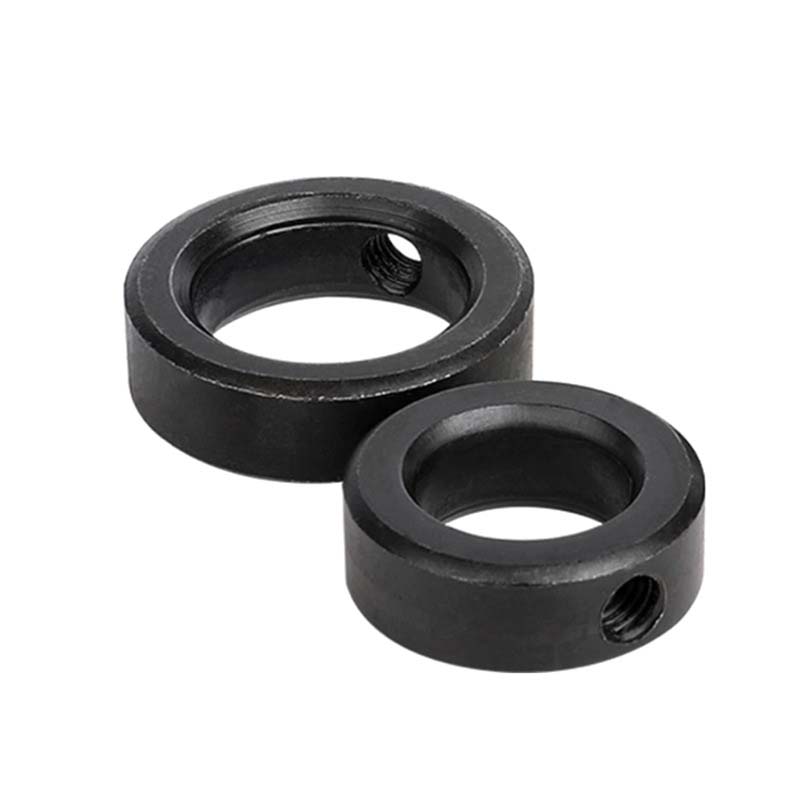

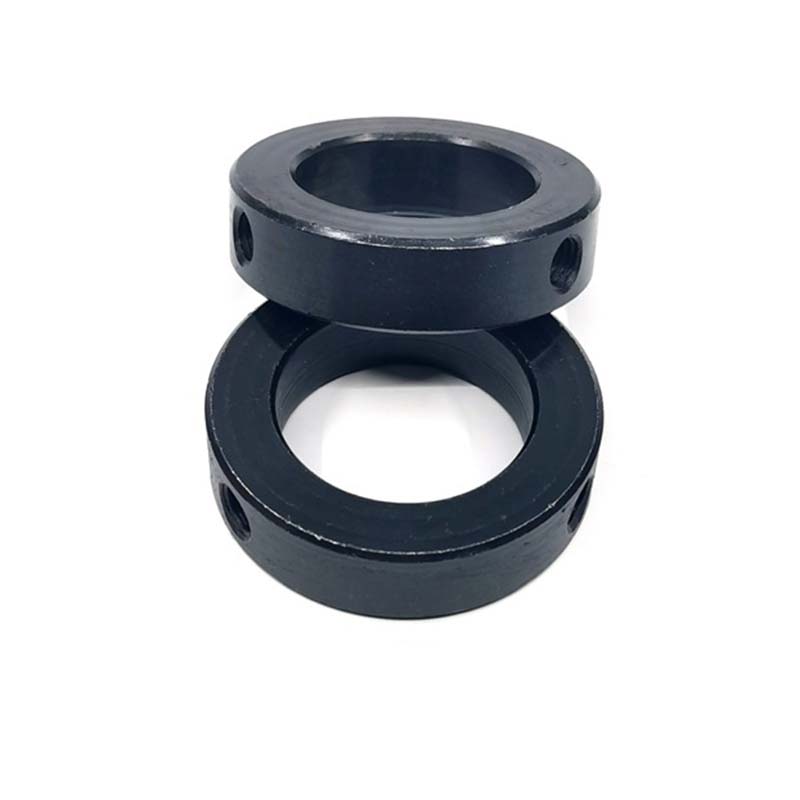

Dişli Kilitleme Tespit Halkası

Dişli kilitleme tespit halkası, dişli bağlantıların gevşemesini önlemek için tasarlanmış mekanik bir bileşendir. Kurulum sırasında basıncı eşit şekilde dağıtmak için dişli bir vidayı bir manşonla birleştirerek güvenli ve sağlam bir uyum sağlar. Xiaoguo®, Çin'de ürünleri müşteri gereksinimlerine göre özelleştirebilen ve numuneler sağlayabilen profesyonel bir bağlantı elemanı üreticisidir.

modeli:GB/T 885-1986

Talep Gönder

Ürün Açıklaması

Dişli kilitleme tespit halkaları, güçlü ve paslanmaya karşı dayanıklı paslanmaz çelik veya karbon çeliğinden yapılmıştır. Yüzey, servis ömrünü uzatmak ve aşınma direncini arttırmak için ısıl işleme tabi tutulmuştur. Dişli kısım, düzgün sıkma ve diş hizalaması sağlamak için hassas kesme işlemine tabi tutulmuştur. Zorlu ortamlarda kullanım için yüzeye korozyona dayanıklı bir kaplama eklemek üzere çinko-nikel kaplama veya siyah oksit kaplama seçilebilir. Bu malzemeler -40°C ila 300°C sıcaklık aralığında çalışabilir, dolayısıyla bu kilitleme halkası deniz ortamları, kimya tesisleri veya ağır makineler gibi aşırı çevre koşullarında kullanılabilir.

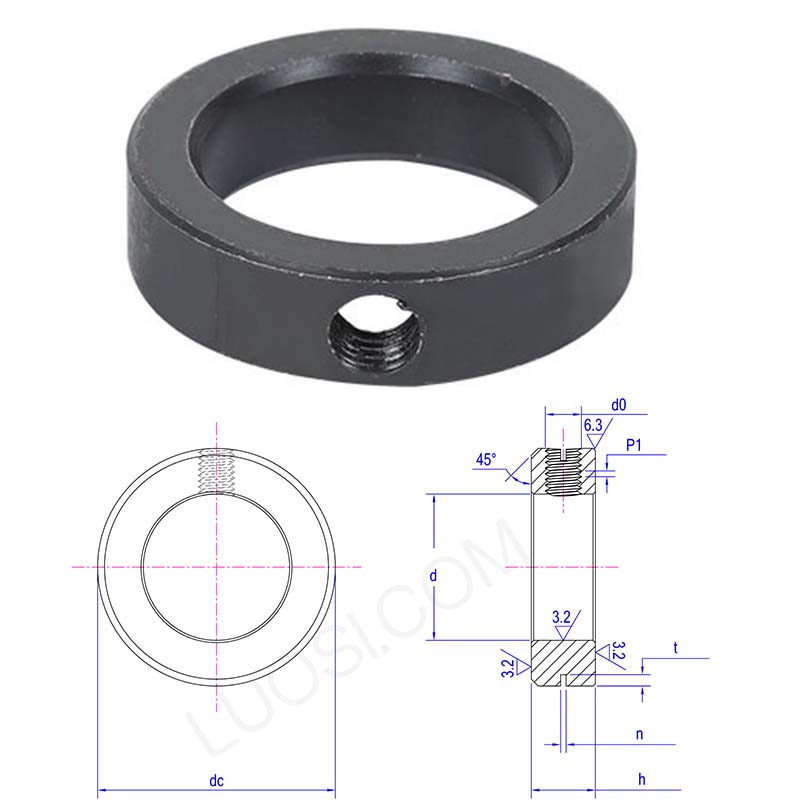

Threaded locking retaining ring

Pazartesi	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d maksimum	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
dk.	14	15	16	17	18	19	20	22	25	28	30
saat maksimum	12	12	12	12	12	12	12	12	14	14	14
sa dk	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
maksimum	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
dakika	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
maksimum	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
dakika	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
doğru akım	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Başvuru

Dişli kilitleme tespit halkaları, güç aktarım sistemlerinde, pompa düzeneklerinde ve robot bileşenlerinde, özellikle bileşenlerin mile güvenli bir şekilde sabitlenmesini sağlamanın gerekli olduğu uygulamalarda yaygın olarak kullanılmaktadır. Titreşime dayanıklı olmaları nedeniyle otomotiv transmisyon sistemlerinde, rüzgar türbini dişli kutularında ve konveyör sistemlerinde yaygın olarak kullanılmaktadırlar. Ayrıca havacılık endüstrisinde de kullanılmaktadır.

Aynı zamanda tarım ekipmanlarında ve yenilenebilir enerji kurulumlarında da kendini gösteriyor; tozlu, ıslak koşullarda veya çok fazla tork söz konusu olduğunda işleri sabit tutma konusunda sağlam bir iş çıkarıyor.

Kurulum için özel aletler gerekli mi?

Çalıştırma için özel bir alete gerek yoktur. Dişli kilitleme tespit halkalarını kolayca takmak için sıradan aletler (altıgen anahtarlar veya tornavidalar gibi) kullanılabilir. Ayarlama için hidrolik preslere veya özel aparatlara gerek yoktur. Kilitleme halkasındaki dişli vidalar kullanılarak hassas ayar kolayca yapılabilir.
