Çin Xiaoguo® Rulman kilit somunu, rulman bileşenleri birbirine takıldığında çok ince bir eksenel boşluk oluşturan ve optimum eşleşme koşulunu sağlayan hassas bir şekilde tasarlanmış bir yuvaya sahiptir. Çin'deki fabrika tarafından üretilen Rulman kilit somunlarının üretim süreci son derece hassastır.

Talep Gönder

Ürün Açıklaması

Uygun boyut nasıl seçilir?

Rulman kilit somununun uygun şekilde kullanılabilmesini sağlamak amacıyla aşağıdaki noktaların seçilmesi önerilir:

(1) Diş spesifikasyonunu belirleyin: Bu birincil ön koşuldur. Metrik sistemler için M değerine bakın; emperyal sistemler için inç cinsinden bakın. [Not: Bu üründe yalnızca ince dişli vidalar kullanılır. Seçim yaparken, kaba dişli özelliğini seçmekten kaçınmak için adımı (M16×1,5 gibi) kontrol ettiğinizden emin olun.]

(2) Anahtar boyutlarını kontrol edin: Somunun ekipman içinde yeterli montaj alanına sahip olduğundan emin olmak için dış çapı (dk) ve kalınlığı (m) doğrulayın.

(3) Standartları tanımlayın: Tüm boyutların gerekli toleranslara ve doğruluklara sahip olmasını sağlamak için "Ulusal Standart GB/T 812" veya "Alman Standardı DIN 981" gibi ürün standartlarını açıkça belirtin.

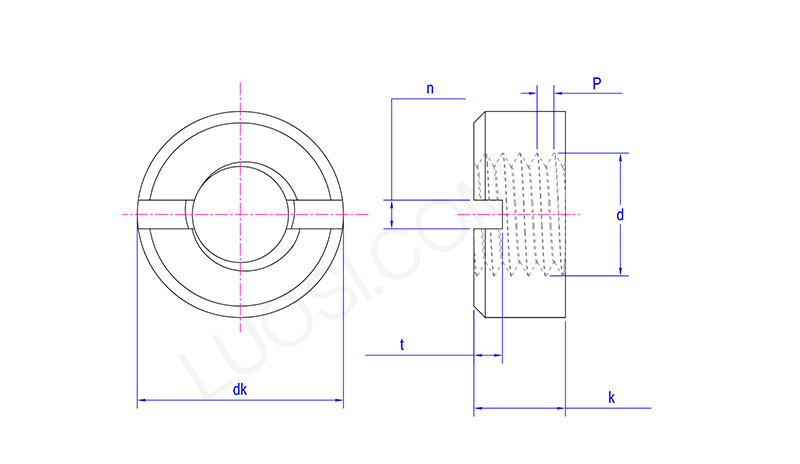

Bearing Lock Nut

Pazartesi	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
dk dk	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maksimum	3	3.5	4.2	5	6.5	8	10	11	12	13	14
bin dakika	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
dakika	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
maksimum	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
dakika	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
maksimum	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Temel Parametrelerin Ayrıntılı Açıklaması

Rulman kilit somununun boyutunu seçerken lütfen aşağıdaki temel parametrelere özellikle dikkat edin:

（1）Diş spesifikasyonu (D×P): Bu, dişin nominal çapını (D) ve adımını (P) gösterir.

Örneğin, M16×1,5'te M16, 16 mm'lik nominal çapı temsil eder ve 1,5, 1,5 mm'lik adımı temsil eder.

（2）Dış Çap (dk): Montaj için gereken minimum alanı belirleyen somunun maksimum dış boyutu.

（3）Kalınlık (m): Kilitleme kuvveti kolunu ve mukavemetini etkileyen somunun eksenel yüksekliği.

（4）Yuva sayısı (n) / Yuva genişliği (b) / Yuva derinliği (t): İlgili profesyonel aletlerin (kancalı anahtar ve açma pimleri/tutma pulları) boyutlarıyla eşleşmesi gereken kanal açma için geometrik parametreler.

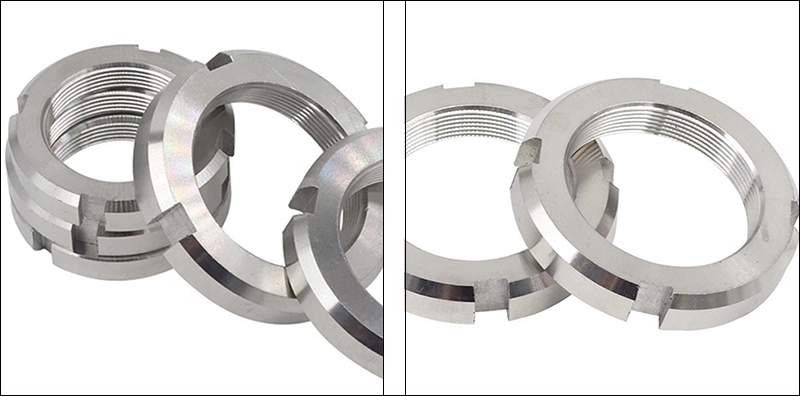

Bearing Lock Nut

Ortak Özellikler Hızlı Başvuru

Yaygın olarak kullanılan bazı standart spesifikasyon verileri şunlardır:

Örnek olarak GB/T 812-1988 Rulman kilit somununu (Metrik) alın:

Konu özellikleri: D×P	Dış çap: dk (mm)	Kalınlık: m (mm)	Yuva sayısı: n	Yuva derinliği: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Seçim ve Kullanım

（1）Diş tutarlılığı: Tüm Rulman kilit somunları ince dişli vidalarla donatılmıştır. Kalın dişli vidalarla karışıklığı önlemek için lütfen adımı doğrulayın.

（2）Ek aletler: Sökme ve birleştirme işlemi, kanca şeklinde özel bir anahtarın kullanılmasını gerektirir.

（3）Gevşemeyi önleyen aksesuarlar: Kilitleme etkisini elde etmek için durdurma pulları (GB/T 858 gibi) veya açık pimlerle birlikte kullanılmaları gerekir.

（4）Teknik çizimler: Tasarım yaparken lütfen her zaman ilgili standart teknik çizimlerin veya ürün spesifikasyonlarının en son versiyonuna bakın.
