DIN 1804 Somun

Çin tedarikçisi ve üreticisi Xiaoguo®, yeniden kullanılabilen DIN 1804 somun konusunda uzmanlaşmıştır. Ürün yüksek maliyet etkinliği sunar ve uzun vadede bakım maliyetlerini etkili bir şekilde azaltabilir. Dökme DIN 1804 somunları satın almanız durumunda daha uygun fiyat alırsınız.

Talep Gönder

Ürün Açıklaması

Kurulum araçları

DIN 1804 somunu basit bir yapıya sahip olmasına rağmen kilitleme performansının sağlanmasının anahtarı doğru montajdır.

（1）Çekirdek aleti: Kanca tipi anahtar (kullanılmalıdır), ortak standart DIN 1810'dur.

Çeşitli formlar vardır:

1) Yükseltilmiş burunlu sabit tip: DIN 1810 standardına uygundur, en yaygın kullanılan standart seçenektir.

2) Menteşeli/Ayarlanabilir tip: Bir alet, değişken çalışma koşullarına sahip durumlar için uygun olan birden fazla özelliği kapsar.

3）Kit tipi: Çeşitli spesifikasyonları içeren, merkezi yönetim ve kullanımı kolaylaştıran 8 parçalı set gibi.

（2）Yardımcı aletler: Tork anahtarı: Kilitleme kuvvetinin hassas kontrolünü sağlamak için, birçok kanca tipi anahtar, tork anahtarlarına bağlanabilen kare dilli arayüzlerle tasarlanmıştır. （3）Gevşemeyi önleyen aksesuarlar: Gevşemeyi önleyen etkiyi elde etmek için somun, kilitleme rondelası veya diş kilitleme yapıştırıcısı gibi ilgili gevşemeyi önleyici cihazla eşleştirilmelidir.

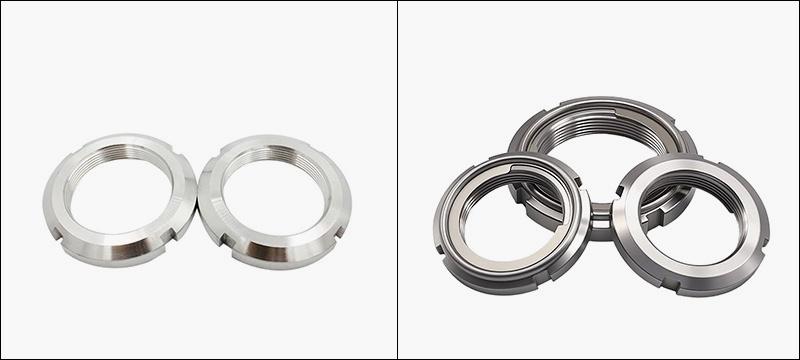

DIN 1804 Nut

Kurulum adımları

（1）Kurulum Öncesi Hazırlık

Spesifikasyonları onaylayın: DIN 1804 somununun diş spesifikasyonunun şaftınkiyle tutarlı olduğundan emin olun.

Temizleme denetimi: Şaftı, somun dişlerini ve anahtar temas yüzeylerini iyice temizleyin ve çapak veya hasar olup olmadığını kontrol edin.

Yük taşıyan yüzeyi doğrulayın: Montaj sırasında somunun ince işlenmiş yüzeye sahip tarafı, yatağa veya iş parçasının uç yüzüne bakmalıdır.

（2）İlk sıkma

Elle yerleştirme: Somunu önceden mil ucuyla hizalayın ve ardından elle 2 ila 3 tur döndürerek takın.

（3）Gevşemeyi önleyen cihaz

Kilitleme rondelasını gevşeme önleyici şemaya göre takın (iç dil, mil üzerindeki kama yuvasıyla aynı hizada olmalıdır) veya diş kilitleme yapıştırıcısını uygulayın.

（4）Son sıkma

Kancalı anahtarın çıkıntılı ucunu dikkatlice somunun oluğuna yerleştirin (M45x1.5 spesifikasyonundan itibaren somunun 6 oluğu olduğunu ve kuvveti daha eşit bir şekilde uygulamanız gerektiğini unutmayın)

（5）Kilitleme ve Onaylama

Mekanik gevşeme önleyici (kilitleme halkası) kullanma: Somunu sıktıktan sonra, halkanın dış dilini bükün ve mekanik kilitlemeyi sağlamak için somunun herhangi bir yuvasına sokun.

Gevşemeyi önleyici kimyasal (diş kilitleme yapıştırıcısı) kullanın: Dişleri temizledikten sonra ve sıkmadan önce uygulayın ve kurumasını bekleyin.

Son inceleme: Torku yeniden kontrol etmek için bir tork anahtarı kullanın.

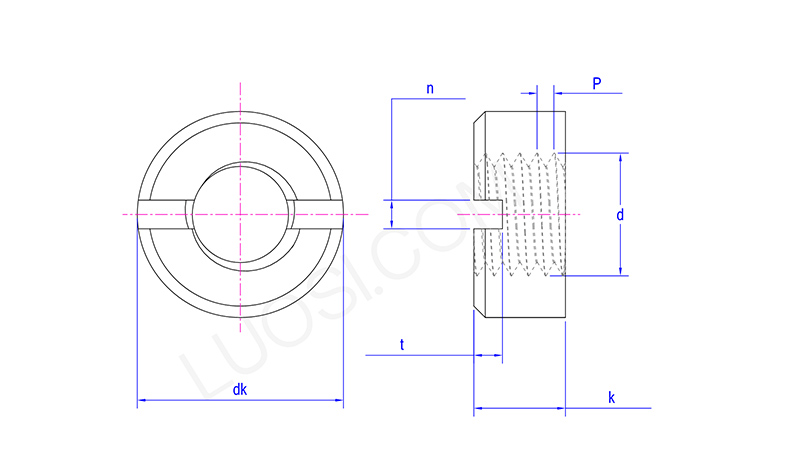

DIN 1804 Nut

Pazartesi	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
dk dk	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maksimum	3	3.5	4.2	5	6.5	8	10	11	12	13	14
bin dakika	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
dakika	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
maksimum	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
dakika	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
maksimum	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Kurulum Talimatları

（1）Yük taşıyan yüzeyleri karıştırmayın: İnce işlenmiş d3 yüzeyinin, pürüzlü yüzeyin aletin çalışma yönüne bakacak şekilde yakın temas halinde olduğundan emin olun.

（2）Tork değeri çok önemlidir: aşırı yüksek bir tork dişlere zarar verebilir veya şaftın deforme olmasına neden olabilir; Yeterince yüksek olmayan bir tork, yetersiz ön sıkma kuvvetine yol açarak DIN 1804 somununun gevşemeye yatkın olmasına neden olur.

（3）Aletlerin doğru kullanımı: Yuvaya zarar vermemek için lokma anahtarının boyutunun somunun dış çapıyla tam olarak eşleştiğinden emin olun.

（4）Ön yük kuvveti dikkate alınmalıdır: Rulman ön yükü için kullanıldığında, profesyonel yöntemler kullanılarak ön yük kuvvetinin hassas bir şekilde ayarlanması gerekir.

（5）Düzenli inceleme: Ekipmanın ilk çalıştırılması sırasında veya büyük onarımlardan sonra, gevşemeyi önlemek için somunların kilitleme durumunun düzenli olarak kontrol edilmesi gerekir.
