Mil Somunu

Uygun yüzey işlemi nasıl seçilir?

Şaft somunu için yüzey işleminin seçimi esas olarak özel kullanım ortamına, bütçeye ve performans gereksinimlerine bağlıdır.

（1）Bütçe önceliği, kuru iç ortam: Tercih edilen seçenek elektro-galvanizlemedir.

（2）Zorlu dış mekan koşulları / Yüksek korozyon direnci: Tercih edilen seçenekler sıcak daldırma galvanizleme veya akımsız nikel kaplamadır.

（3）Yüksek mukavemetli bağlantı elemanları (Sınıf 10.9 ve üzeri): Dacromet veya mekanik galvanizleme gibi hidrojen gevrekleşmesi riski olmayan proses seçilmelidir.

（4） Kaplama astarı yapmak veya sürtünmeyi azaltmak için: Fosfatlamayı seçin.

（5）Özel görünüm gereksinimleri: Ayna kaplama efekti için krom kaplama seçilebilir; saf siyah ve yoğun bir görünüm için elektroforetik siyah seçilebilir.

（6）Özel fonksiyonel gereksinimler (yüksek sıcaklık dayanımı / yapışma önleyici): Teflon kaplamayı seçin.

（7） Çevrenin korunmasına son derece bağlıyız: Krom içermeyen Dacromet kaplama ve sıcak daldırmalı çinko kaplama gibi yeni çevre dostu süreçlerin kullanımına öncelik veriyoruz.

Yapısal tasarım özellikleri

Şaft somunu yapı itibariyle tam olarak tasarlanmıştır. Tasarım özellikleri esas olarak diş, kilitleme mekanizması ve şekil hususlarında yatmaktadır.

（1）İplik tasarımı

Şaft somununun temeli olarak hizmet eder ve bağlantının sağlamlığını ve doğruluğunu sağlamak için çok önemlidir.

İnce dişli: Tüm mil somunları ince dişliyle donatılmıştır. İnce ipliğin helis açısı küçüktür ve bu da mükemmel kendi kendine kilitleme performansı sağlar. Özellikle dinamik yüklere maruz kalan uygulamalar için uygundur.

Yüksek hassasiyet toleransı: Somunun iç dişlisi genellikle ISO 965-2 standardı 6H veya 5H'ye göre üretilirken, eşleşen mil dişinin 6g'lik bir tolerans kullanılması önerilir.

（2）Gevşemeyi önleme ve kilitleme mekanizması

Bu, somunun "kilitleme" fonksiyonunun özüdür ve titreşimlere ve darbelere etkili bir şekilde direnç gösterir.

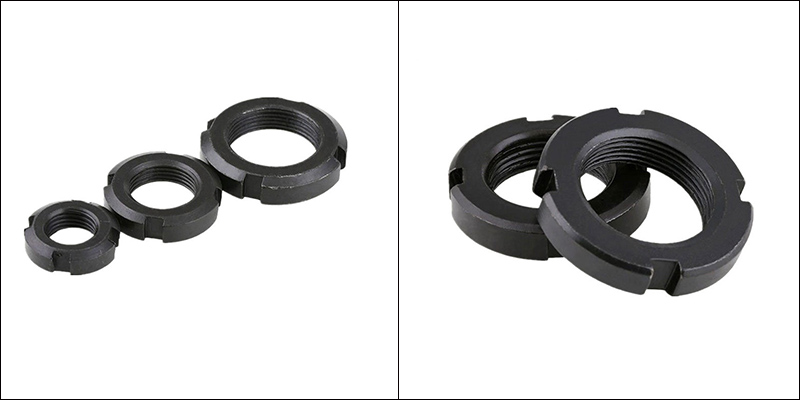

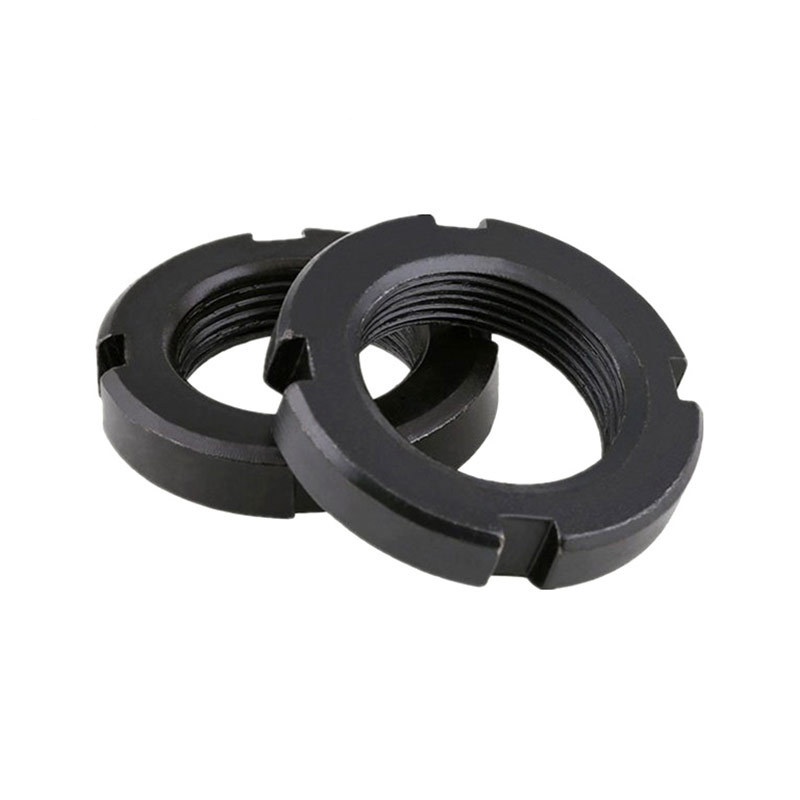

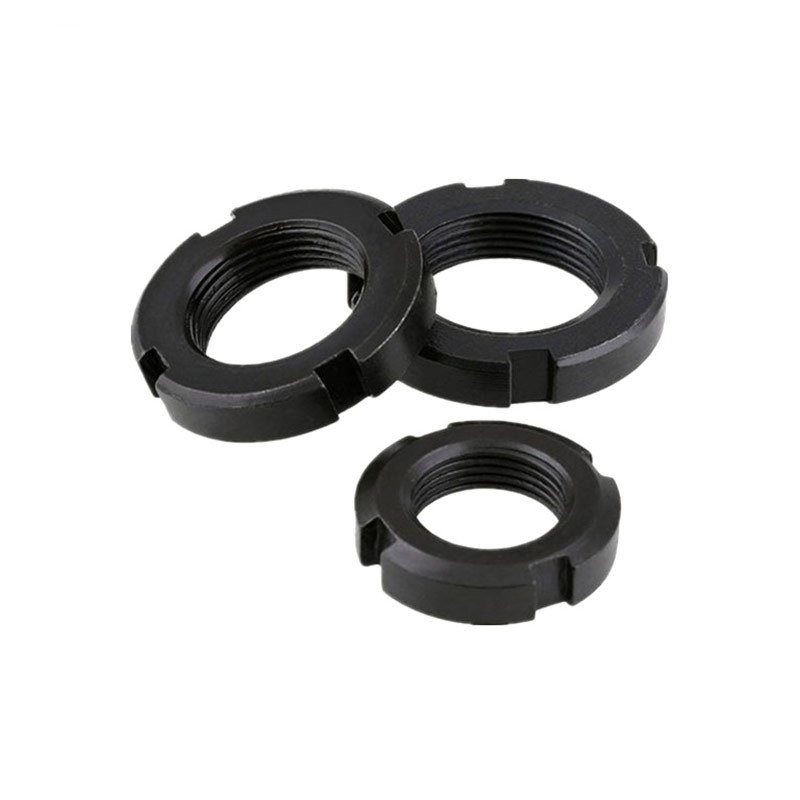

Oluklu tip: Bu en klasik tasarımdır. Somunun dış çemberinde 4 ila 8 radyal yuvanın işlenmesiyle gevşeme önleme elde edilir.

Eksenel kilitleme vidaları: Bu tasarım kilitleme vidalarını somun gövdesine entegre eder. Ortak düzen, kilitleme kuvvetinin eşit dağılımını sağlayan 3, 4 veya 8 eşit dağıtılmış vidadan oluşur.

Elastik deformasyon kelepçelemesi: Bu son derece hassas bir tasarımdır. Somunun ana gövdesinde "elastik diyafram" veya "membran" yapısı bulunur. Vida sıkıldığında membran kontrollü elastik deformasyona uğrar ve bu da 360° tam çevresel sürtünme bağlantısıyla sonuçlanır.

Eksenel ve diş tabanı kilitleme: Eksenel kilitleme tipinin kilitleme kuvveti dişin eksenine paraleldir; Diş tabanı kilitleme tipi, kilitleme mekanizması aracılığıyla diş tabanıyla (yaklaşık 30°'lik bir açıyla) temas halindedir, bu da somun gövdesinin deformasyonunu etkili bir şekilde önleyebilir.

（3）Şekil Tasarımı

Dış tasarımı, kurulum kolaylığını, çalışma alanını ve bakım kolaylığını belirler.

Dairesel ana gövde: Dairesel ana gövde tasarımı, dönme girişimini etkili bir şekilde önler.

Özel alet arayüzü: Yuva: Esas olarak kanca şeklindeki anahtarla birlikte kullanılır.

Uç yüzü: Uç yüzeyinde, tapa anahtarı veya silindirik çubuk kullanılarak sıkılabilecek şekilde tasarlanmış delikler bulunmaktadır.

Eğimli tasarım: Standartlara göre (DIN 981 gibi), şaft somunları genellikle 30°'lik bir eğime sahiptir, bu da kilitleme pulunun yönlendirilmesine yardımcı olur ve kurulum sırasında düzgün şekilde takılmasını kolaylaştırır.
