İnce Adımlı Kaba Kutuplu Çift Saplamalar

İnce adımlı kaba kutuplu çift saplamalar, yüksek mukavemetli ve hassas bağlantı gerektiren senaryolar için uygundur. Kalın çubuk tutuşu artırırken ince iplik sıkı ve sağlam bir oturuş sağlar. Xiaoguo® fabrikasında stokta büyük miktarda stok bulunmaktadır.

Talep Gönder

Ürün Açıklaması

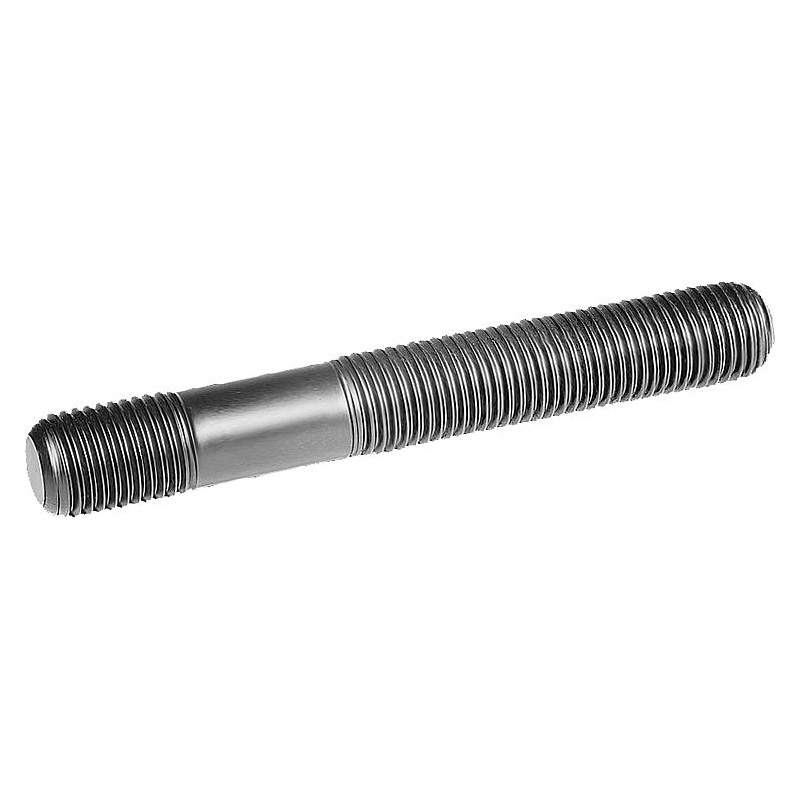

İnce adımlı kaba kutuplu çift saplamalar, her iki ucunda da ince dişler bulunan nispeten kalın bir metal çubuktur. Birkaç milimetreden onlarca milimetreye kadar değişen diş çapları ile geniş bir spesifikasyon yelpazesine sahiptir ve uzunluk da gerçek ihtiyaçlara göre seçilebilir.

Ürün Özellikleri

İnce adımlı kaba kutuplu çift saplamaların özelliği kaba çubuk yapısıdır. Sıradan saplamalarla karşılaştırıldığında kaba çubuklar genel gücü ve sağlamlığı artırabilir ve ağır yüklere maruz kaldığında deforme olma olasılığı daha azdır. İnce dişli ipliklerin adımı küçüktür ve ipliğin her dönüşü arasındaki boşluk daha küçüktür. Döndürüldüğünde daha fazla sürtünme oluşturabilir ve sıkıldıktan sonra gevşeme olasılığı daha azdır.

parametreler

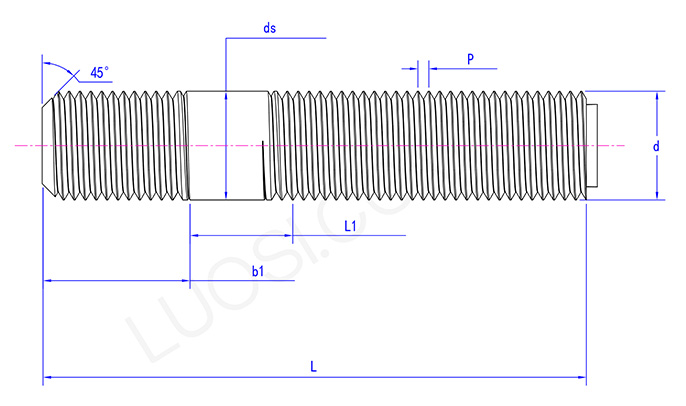

Rough pole double studs with fine pitch

Uygulamalar

İnce adımlı kaba kutuplu çift saplama daha çok mekanik imalat, havacılık ve hassas aletler gibi endüstrilerde kullanılır. Mekanik imalatta yüksek hassasiyetli ekipmanların montajı; Havacılık alanında sabit uçak bileşenleri; Hassas aletlerin üretiminde, parçaların stabilitesini sağlamak amacıyla, bağlantının güvenilirliğini ve stabilitesini garanti etmek için bu tür saplamalara her zaman ihtiyaç duyulur.

İnce adımlı kaba kutuplu çift saplamalar, büyük mekanik ekipmanların temel bileşenlerini sabitlemek için kullanılır. Fabrikalarda ağır iş takım tezgahları ve büyük kompresörler gibi büyük ölçekli mekanik ekipmanlar sıklıkla kurulmakta ve kullanılmaktadır. Ağır hizmet tipi takım tezgahının mil kutusunu takmak için saplamanın bir ucunu takım tezgahı yatağının dişli deliğine vidalayın ve diğer ucunu iş mili kutusunun montaj deliğinden geçirin ve ardından somunu vidalayın.

Ürün parametreleri

Pazartesi	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
dsmax	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
dk.	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 dk.	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Bu kaba kutuplu çift saplamalar kalıp imalatı ve montajı için kullanılır. Kalıp imalat endüstrisinde enjeksiyon kalıpları, basınçlı döküm kalıpları vb. yapılırken kalıpların çeşitli modüllerini sabitlemek için kullanılırlar. Kalıbın üst ve alt kalıplarını bağlayın. Saplamanın bir ucunu alt kalıbın dişli deliğine vidalayın ve diğer ucunu üst kalıbın içinden geçirin. Daha sonra somunu vidalayın.
