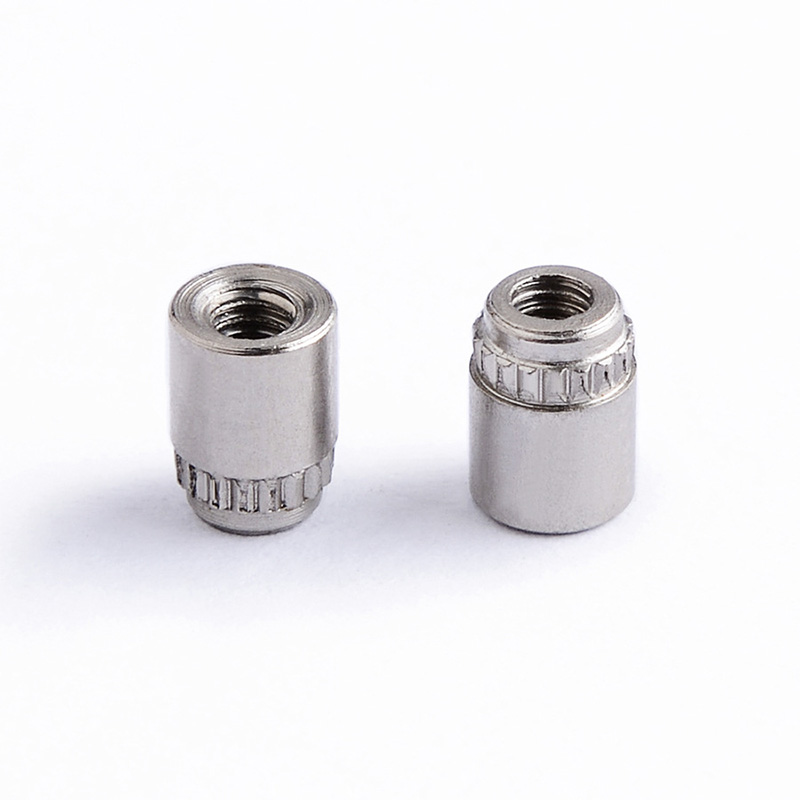

PCB kartı için UN perçinli saplama

PCB kartı için bu UN perçinli saplamalar genellikle düşük karbonlu veya paslanmaz çelik veya alüminyum gibi iyi çelik alaşımlarından yapılır. Sağlam mekanik dayanıma sahiptirler ve zamanla iyi dayanırlar.

Çelik olanlar en fazla çekme ve kesme mukavemetini sunar. Alüminyum olanlar ise elektriği iyi iletir ve hafiftir.

Bu saplamalar için seçilen metal, ağır mekanik yüklere, ısıtma ve soğutma döngülerinden kaynaklanan strese dayanabilecekleri ve ürünün kullanıldığı süre boyunca güçlü kalabilecekleri anlamına gelir.

Standartlar

PCB kartı için BM perçinli saplama, baskılı devre kartlarında (PCB'ler) güvenilir bir dış dişli sabitleme noktası sağlamak için kullanılan kalıcı ve yüksek mukavemetli bir bağlantı elemanıdır. Burada "UN" tipik olarak "Tekdüzen Ulusal Standardı" temsil eder ve çeşitli standart somunlarla uyumluluğunu sağlayan sahip olduğu standartlaştırılmış vida dişi tipine (UNC veya UNF gibi) atıfta bulunur.

Kurulum işlemi hızlı ve etkilidir. Saplamayı PCB kartındaki önceden delinmiş deliğe yerleştirin. Daha sonra, saplamanın düz ucunu deforme etmek için özel bir perçinleme aleti kullanın, bunun dışarı doğru genişlemesine ve perçin kafası ile saplamanın omuzu veya flanşı arasında sıkı bir şekilde kavramasına neden olun, böylece kaynak yapılmasına gerek kalmadan güçlü ve titreşime dayanıklı bir bağlantı oluşturulur.

Bu yöntem özellikle büyük mekanik strese dayanmayı gerektiren, birden fazla takma işlemine tabi tutulması gereken veya kaynaklamayla üretilen ısının hassas bileşenlere zarar verebileceği senaryolar için uygundur.

Kurulum

PCB kartı için bu BM perçinli saplama, soğuk şekillendirme veya perçinleme yöntemi kullanılarak yerleştirilir.

Saplamayı PCB'de önceden delinmiş bir delikten sokarsınız. Daha sonra özel bir perçinleme aleti saplamanın sapını tahtanın altındaki kalıba doğru bükerek onu yerinde tutan kalıcı, geniş bir kilit oluşturur.

Soğuk işleme yöntemi daha az ısı üretir ve PCB laminatına veya devrelerine zarar vermez. Doğru takıldığında saplamalar devre kartının yapısından ödün vermeden güçlü ve titreşime dayanıklı bir sabitleme sağlar.
