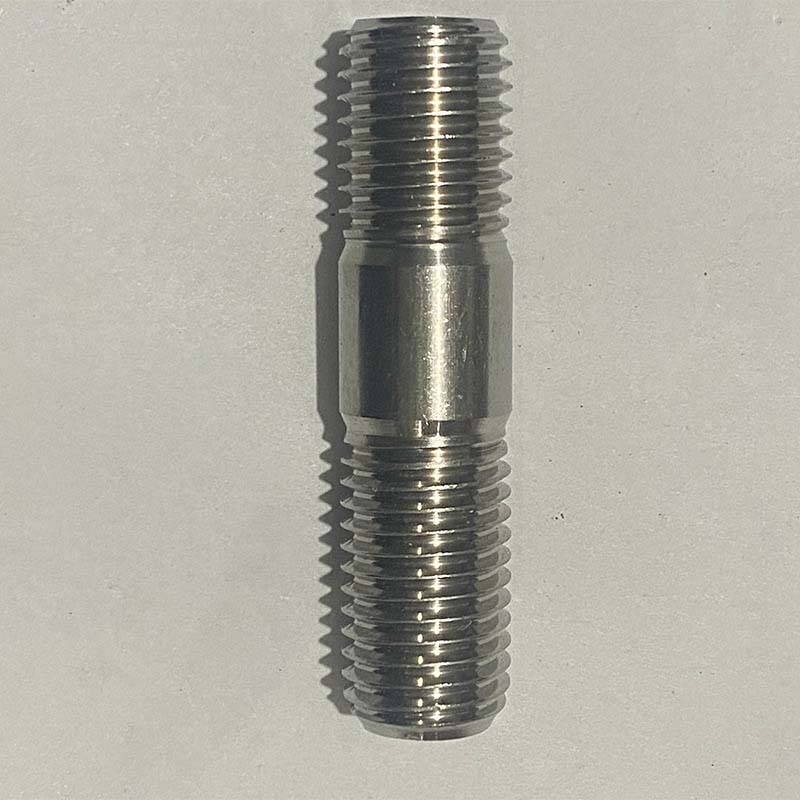

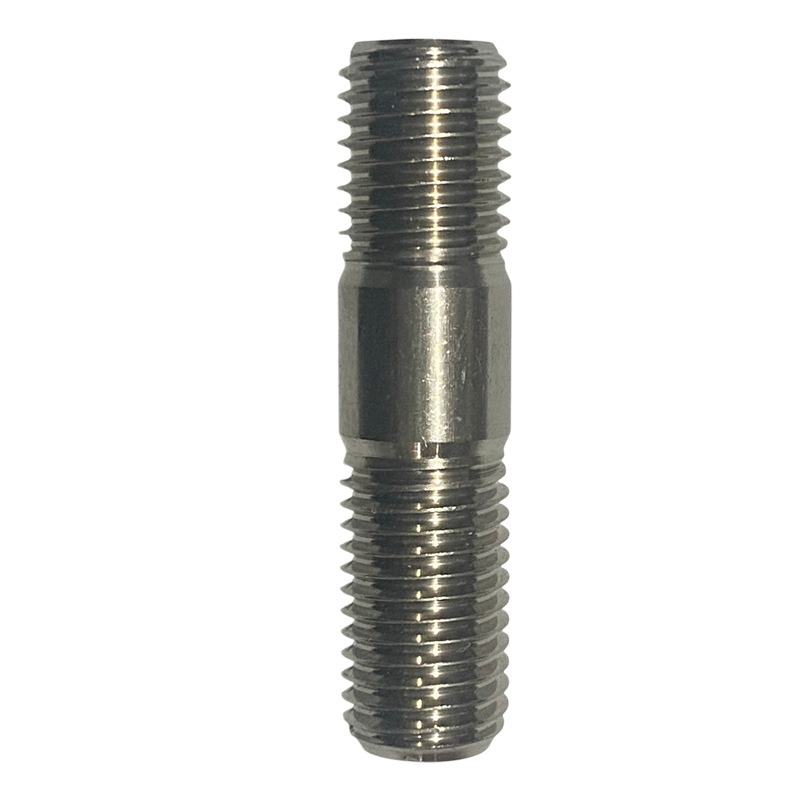

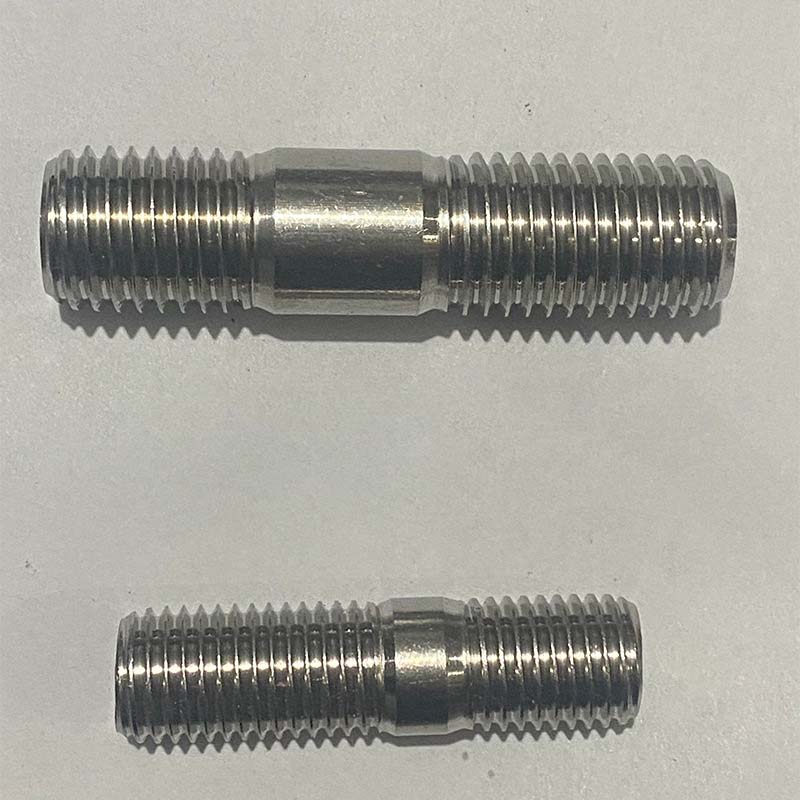

Kalın Şaftlı Çift Uçlu Saplama

Kalın saplı çift uçlu saplamanın görünümü çok basittir. Her iki ucunda da diş bulunan metal bir çubuktur ve çubuk gövdesinin orta kısmı nispeten kalındır. Nispeten zorlu ortamlarla baş edebilirler ve güçlü pas önleme özelliklerine sahiptirler.

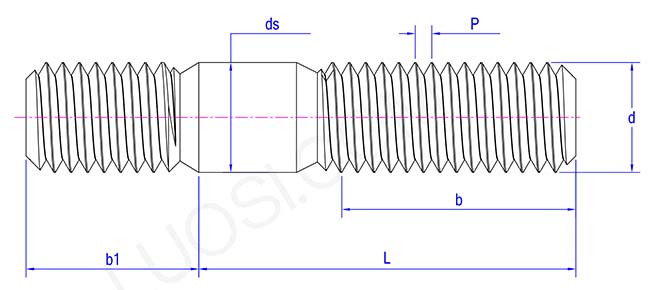

Ürün parametreleri

Ürün parametreleri

Pazartesi	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
P	1|1,25	1.25|1.5	1.25|1.5|1.75	1.5|2	1.5|2	1.5|2.5	1.5|2.5	1.5|2.5	2|3	2|3	2|3,5
b1	8	10	12	14	16	18	20	22	24	25	30
dsmax	8	10	12	14	16	18	20	22	24	27	30

Başvuru

Kalın saplı çift uçlu saplamalar ağır yüklere dayanabilir. Kalın orta kısmı standart çiviler gibi bükülmez. Genellikle endüstriyel pompaların veya preslerin çerçevelerini basınç altında kırılma endişesi olmadan sabitlemek için kullanılırlar. Titreşime dayanıklıdırlar. Ek malzemeler jeneratörün veya taşıma bandının titreşimini bastırabilir. İnce saplamalardan daha dayanıklı olan, kaya gibi sağlam bir bağlantı elde etmek için her iki uç da çift somunlarla donatılmıştır.

Yüksek sıcaklıktaki bölgelerde, bu kalın saplı saplamalar genleşmeyle etkili bir şekilde başa çıkabilir. Daha fazla malzeme, egzoz manifoldları veya kazan bağlantıları için çok önemli olan termal gerilimi deforme olmadan emebilir. Geçici donanım için deforme olmazlar. Ankraj noktasına vidalanabilir ve kaldırma donanımıyla birlikte kullanılabilir. Standart saplama gerilim altındayken tekrar kullanılabilir.

Hidrolik pres plakalarının sabitlenmesi için kalın saplı çift dişli saplamalar kullanılabilir. 500 tonluk bir pres sağlam bir bağlantı gerektirir. Baskı plakasını çerçeveye sabitleyebilirler. İplik 60 milimetre kalınlığındaki çeliğe vidalanıyor ve her iki ucunda da çift somun kullanılıyor. Kalın sap, sıkıştırma döngüsü sırasında bükülmeyi ortadan kaldırabilir. Gevşek baskı plakaları yanlış hizalamaya neden olabilir ve bu da aylık 50.000 $ değerinde kalıp kaybına neden olur.

Ürün Özellikleri

Kalın saplı çift uçlu saplamanın orta sapı nispeten kalın olacak şekilde tasarlanmıştır, bu da mukavemetini büyük ölçüde artırır ve daha büyük yüklere dayanabilmesini sağlar. Ayrıca, kalın çubuklar bükülme ve kesme kuvvetlerine daha iyi direnç gösterebilir ve bazı karmaşık kuvvet koşullarında sıradan saplamalardan daha iyi performans gösterebilir.
