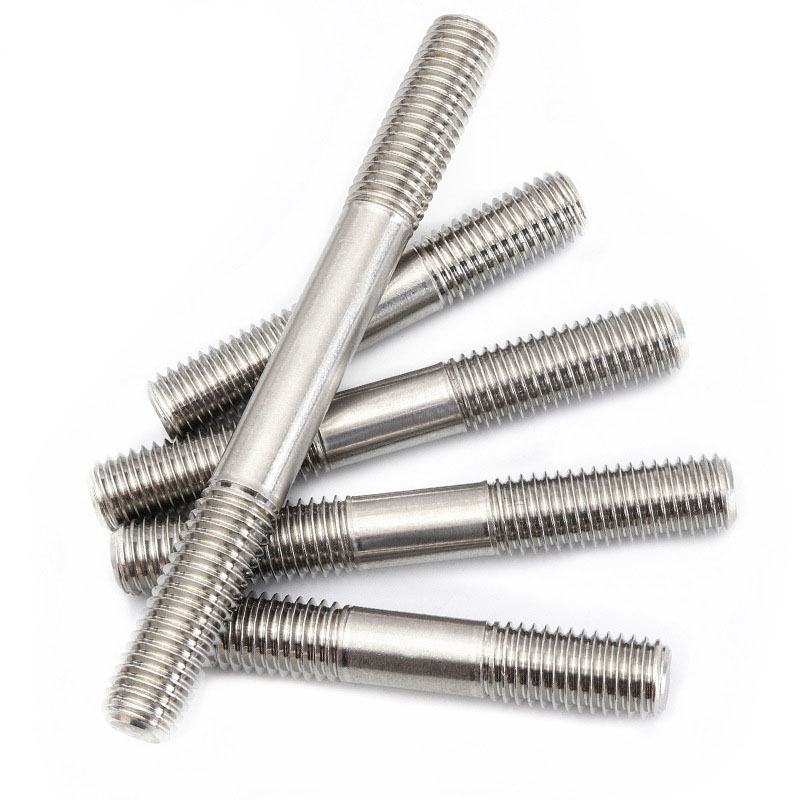

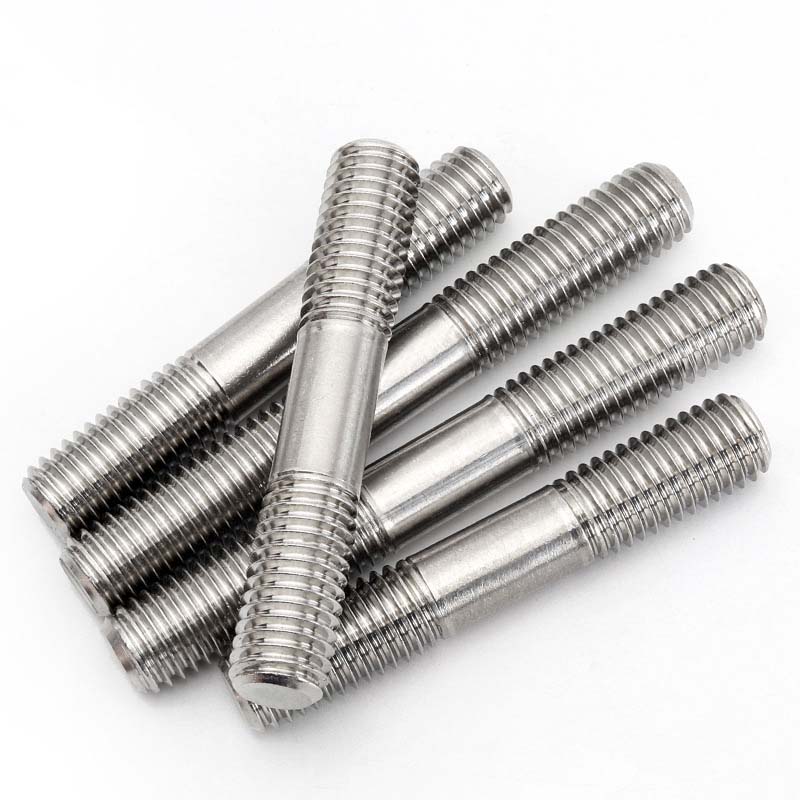

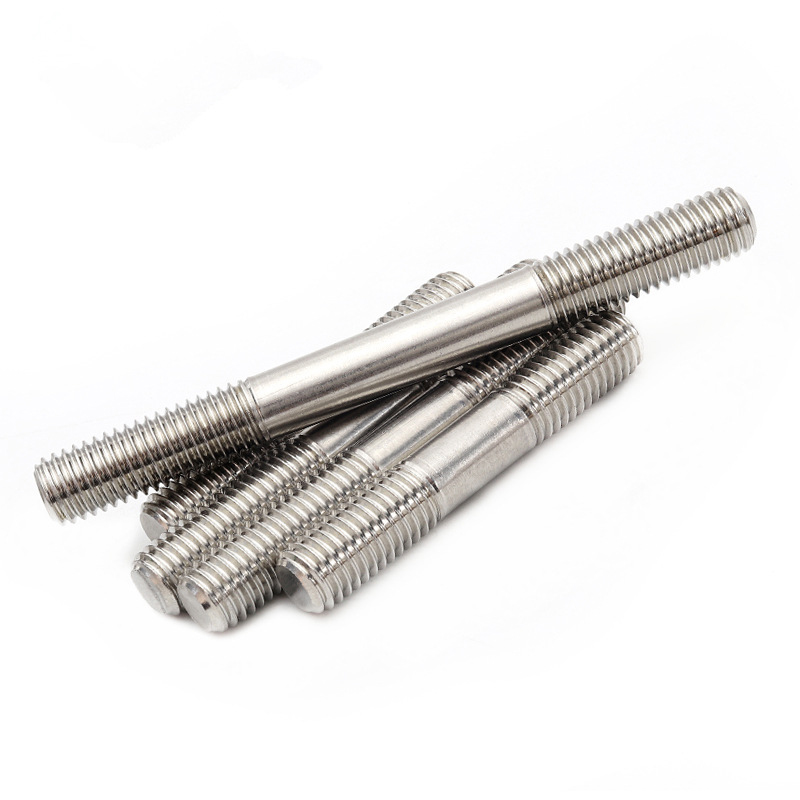

B Tipi Çift Uçlu Saplama

B Tipi çift uçlu saplamaların her iki ucunda da dişliler ve ortasında cilalı bir çubuk bulunur. Cilalı çubuğun çapı yaklaşık olarak dişin adım çapına eşittir ve iyi bir esnekliğe sahiptir. Xiaoguo® tedarikçisi tarafından üretilen saplamalar dayanıklıdır ve GB/T 900-1988 uygulama standardına uygundur.

Talep Gönder

Ürün Açıklaması

B Tipi çift uçlu saplama, her iki ucunda da diş bulunan metal bir çubuktur. Her iki uçtaki dişlerin uzunlukları farklı olduğundan farklı kalınlıktaki bağlantı malzemelerine uyum sağlayabilir. Ortadaki düz çubuk kısmının çapı ipliğin çapıyla aynıdır, bu da onu kullanımı oldukça esnek hale getirir.

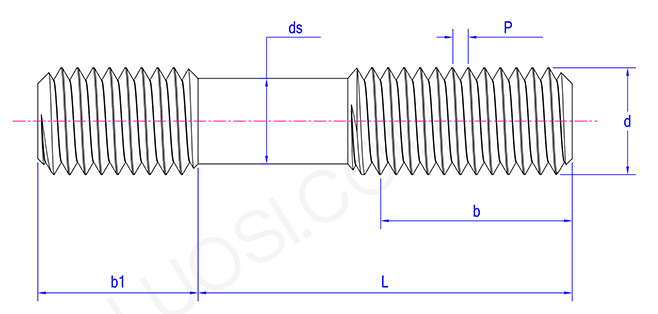

Type B Double End Stud

Uygulamalar ve parametreler

Makine imalat sanayinde B tipi çift uçlu saplamalar kullanılmaktadır. Takım tezgahının montajını yaparken çalışma tezgahını ve yatağı sabitlemek için kullanın. Kısa ucu yatağın dişli deliğine vidalayın ve uzun uç çalışma tezgahından geçtikten sonra bir somunla sıkın. İşleme sırasında titreşime dayanabilir.

Motoru onarırken uç kapağı değiştirmek için B tipi saplamalar kullanılır. Motor çalışırken uç kapağın gevşememesini sağlamak ve iç parçaları korumak için kısa ucu motor gövdesine sabitlenir, uzun ucu ise uç kapağına bağlanır. Ekipmanın çalışması sırasında oluşan titreşime ve ağırlığa dayanabilir, ekipmanın kaymasını önleyebilir ve üretim güvenliğini sağlayabilirler.

Bu B çift uçlu saplamalar hizalama sorununu çözdü. Öncelikle saplamaları tek bir bileşene tamamen vidalayın, ardından konumu ayarlayın ve son olarak serbest uçtaki somunu sıkın. Bu, mekanik tabanın düz olmayan şimlerde dengelenmesi için çok önemlidir. Yükü eşit olarak dağıtabilirler. Dişlerin her iki uçta eşit şekilde birbirine geçmesi, destek sistemi veya köprü bağlantı noktalarındaki eşit olmayan gerilimi önleyebilir.

Ürün parametreleri

Pazartesi	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 dk.	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 maksimum	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Avantajları

B tipi çift uçlu saplamalar güçlü uyarlanabilirliğidir. Her iki uçtaki diş uzunlukları farklı olduğundan ilave pullara gerek kalmadan bir tarafa daha kalın bir taban bileşeni vidalanabilir, diğer tarafa ise daha ince bir parça somunla sabitlenebilir. Örneğin ekipman tabanını sabitlerken kısa ucu beton temele vidalanır, uzun ucu ise arka kapaktan geçerek somunla sıkılır. İşlem basittir.
