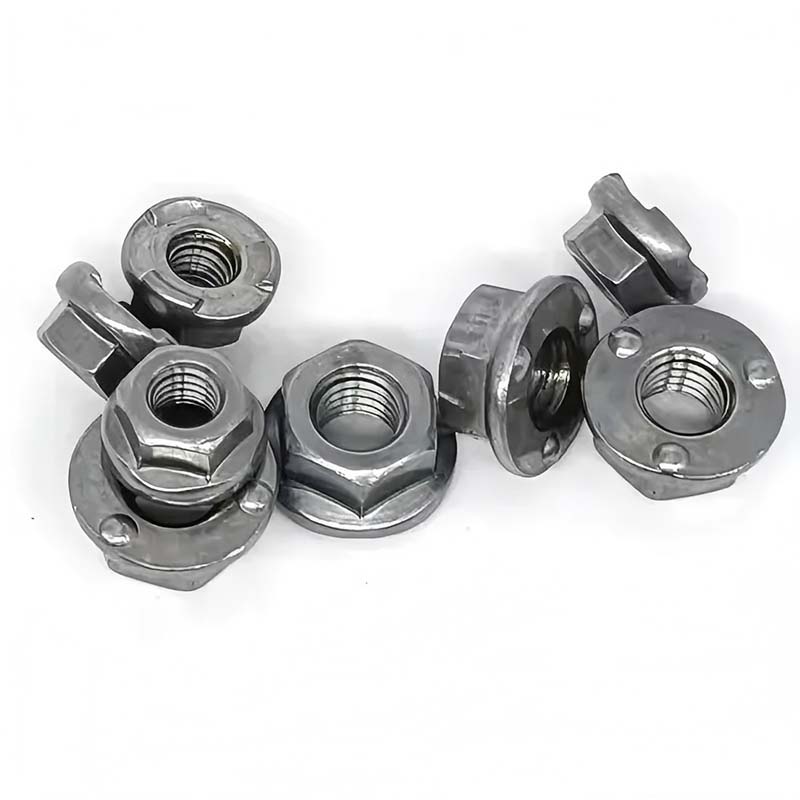

Flanşlı Altıgen Kaynak Somunu

Bir somunu kaynaklamanız gereken her yerde, Çinli üretici ve tedarikçi Xiaoguo®'nun Flanşlı altıgen kaynak somununa güvenebilirsiniz. Dünya çapında 500'den fazla müşteriye hizmet verdik. 1 mm ince levhalardan 10 mm kalın levhalara kadar kaynak hassas ve sağlamdır. Müşterilerimize öncelikle küçük ölçekli numune testleri yapmaları konusunda destek veriyoruz, ayrıca büyük ölçekli toplu alımlarda indirimler de olacak.

Talep Gönder

Ürün Açıklaması

Temel avantaj

Flanşlı altıgen kaynak somunu hassas konumlandırmayı, kalıcı gevşemeyi önlemeyi, tek taraflı montajı ve ayarlanabilir gücü birleştirir. Aynı zamanda parça sayısını ve işçilik saatlerini azaltarak ince sac bağlantılarında tercih edilen kaynak somunu haline gelir.

（1）Flanş entegrasyonu

Basıncı eşit şekilde dağıtan ve ince plakanın çökmesini önleyen genişletilmiş bir flanş yüzeyi ile donatılmıştır. İlave rondelalara gerek yoktur.

（2）Üç yükseltilmiş platform, hassas konumlandırma

Flanşın alt yüzeyinde otomatik olarak hizalanan ve yer değiştirmeyi önleyen 120° açılı üç kaynak çıkıntısı bulunur.

（3）Kalıcı gevşeme önleme

Kaynak sonrasında Flanşlı altıgen kaynak somunu ve taban malzemesi ayrılmaz bir parça haline gelir. Titreşim ve darbe koşullarında asla gevşemez.

Flanged Hex Weld Nut

（4）Tam mukavemet dereceleri aralığı (4,8 - 10,9 dereceleri)

Düşük karbonlu çelik (4,8/6,8 kalite), orta karbonlu/alaşımlı çelik (8,8/10,9 kalite), paslanmaz çelik (A2-70/A4-70) seçenek olarak mevcuttur. Güç, ev aletlerinden ağır kamyon şasilerine kadar gereksinimlere göre eşleştirilebilir.

（5）Çok çeşitli korozyona dayanıklı çözümler mevcuttur:

Elektro galvanizleme (48-120 saat tuz spreyi), sıcak daldırma galvanizleme (500 saat+), Dacromet (1000 saat+), doğal renginde paslanmaz çelik (304/316), vb. Kıyı alanları, kimya tesisleri ve dış mekanlar gibi zorlu ortamlar için uygundur.

（6）Tek taraflı montaj, arka tarafta alet gerektirmez

Somunlar iş parçasına kaynaklanmıştır. Cıvataları arka tarafa sabitlemek için anahtar kullanmaya gerek kalmadan sadece bir taraftan sıkın. Özellikle kapalı kutular ve araç gövdesinin iç boşlukları gibi dar alanlar için uygundur.

（7）Büyük ölçekli otomatik üretime uygundur

İyi boyutsal tutarlılığa sahip soğuk şişirme şekillendirme + diş açma; otomatik beslemeli titreşim diski ve dirençli punta kaynak makinesi ile birleştirildiğinde, tek parça sabitleme maliyeti "somun + rondela" çözümüne göre çok daha düşüktür.

Flanged Hex Weld Nut

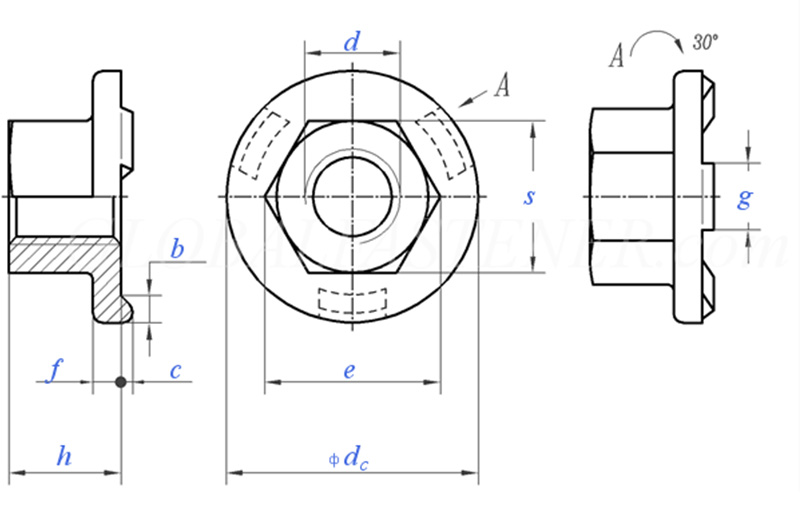

Konu Boyutu			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Kaba Diş Aralığı		0.8	1	1.25	1.5	1.75	2	2
P	İnce İplik Aralığı		/	/	/	/	15	1.5	1.5
C	Nominal Boyut	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
doğru akım	maksimum		15.5	18.5	22.5	26.5	30.5	33.5	36.5
doğru akım	dk.		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	dk.		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maksimum		8.5	10.9	14	17.5	20	23	26
f	Nominal Boyut	±0,25	1.7	2	2.5	3	3	4	4
g	Nominal Boyut	±0,1	4	5	6	7	8	8	8
m	dk.		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maksimum		5	7	10	13	15	17	19.5
S	maksimum		8	10	13	16	18	21	24
S	dk.		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks=nominal boyut		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	dk.		2	2.5	2.5	2.75	3	3.25	3.5
1000 birim kg başına			/	5.7	12.2	21.8	29.4	45.8	/

Uygulama alanları

Flanşlı altıgen kaynak somunu, güçlü kaynak, hassas konumlandırma, güvenilir gevşeme önleme ve tek taraflı montaj gibi avantajları nedeniyle aşağıdaki endüstrilerde ve senaryolarda yaygın olarak kullanılmaktadır.

（1）Otomobil üretimi: Flanşlı altıgen kaynak somunu tamponların, koltukların, gösterge panellerinin, kapı aksesuarlarının vb. montajında kullanılır.

（2）Ev aletleri ve elektrik dolapları: Buzdolapları, çamaşır makineleri ve klimaların gövdelerinin dişli bağlantı noktaları; Dağıtım kutularının ve kontrol kabinlerinin montaj temelleri.

（3）Mekanik ekipman: Sac kapakların, koruyucu kapakların ve desteklerin sabitlenmesi.

（4）Mimarlık ve Donanım: Hafif çelik yapı bağlantıları, prefabrik metal bileşenler.

（5）Demiryolu taşımacılığı: Vagonların iç donanımı ve elektrikli ekipmanların sabitlenmesi.

（6）Yeni enerji: Fotovoltaik invertör muhafazası, enerji depolama dolabı gövdesi.
