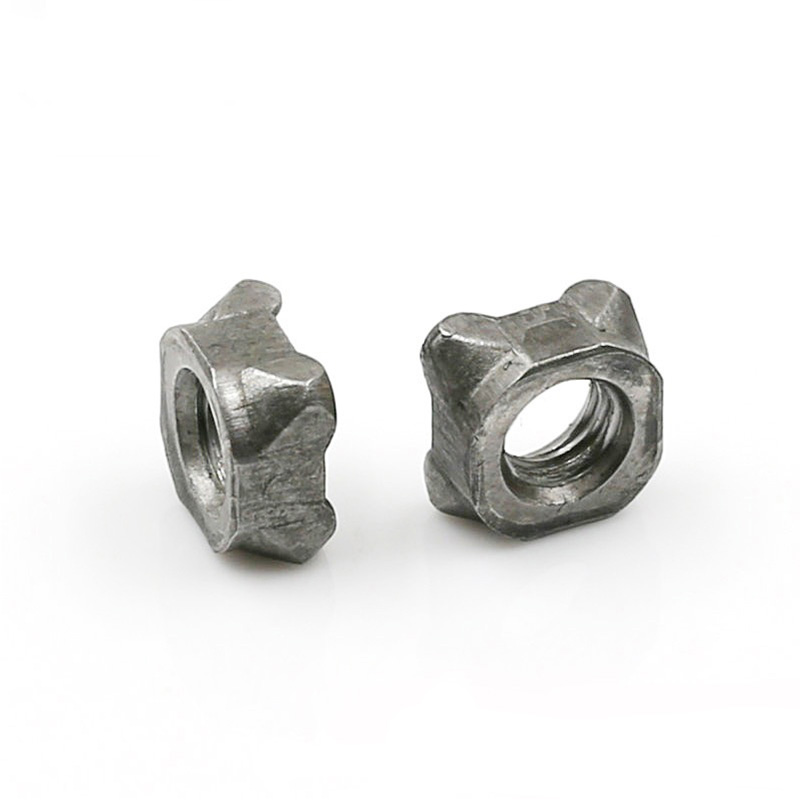

M8 Kare Kaynak Somunu

Profesyonel bağlantı elemanları mı arıyorsunuz, Xiaoguo®'nun en yeni M8 Kare Kaynak Somunu ideal seçiminiz olabilir. Sacın arka yüzü için uygundur. Harici bağlantı elemanlarını takarken arka tarafa dokunmanıza gerek yoktur. Özellikle kapalı tip muhafazalar için uygundur.

modeli:Q 371-1999

Talep Gönder

Ürün Açıklaması

Standart ve temel boyutlar

M8 Kare Kaynak Somunu DIN 928:2013-12 standardına tam olarak uygun olarak üretilmektedir. Bu standart, M4'ten M16'ya kadar kaba dişlere ve 8 mm'den 16 mm'ye kadar ince dişlere sahip kare kaynak somunlarının boyutlarını ve teknik özelliklerini kapsar. Ürün sınıfı A sınıfıdır.

Parametre	Değer (mm)	Hoşgörü
Konu spesifikasyonu	M8 × 1,25	-
Kenar genişliği (s / sw)	14 mm	±0,3
Çapraz genişlik (e)	18 mm	±0,6
Toplam kalınlık (m1/saat)	6,5 mm	±0,3
Kafa çapı (dk)	12,8 mm	-
Çıkıntı noktasının yüksekliği	1,0 mm	±0,1
İçbükey nokta açısı	45°	±5°

M8 Square Weld Nut

Yapısal tip

M8 Kare Kaynak Somunu, konumlandırma pimi olup olmamasına göre iki türe ayrılır: pimsiz tip ve pim donanımlı tip.

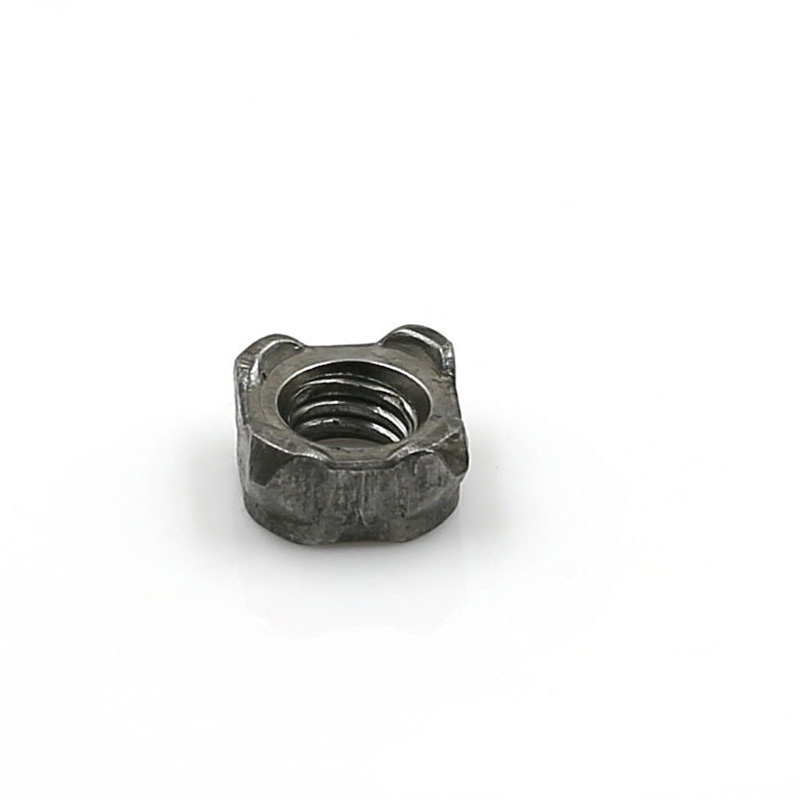

（1）Kılavuzsuz

Tanım:

Karşılıklı kenarların genişliği 14 mm olan kare şeklindedir. Alt yüzeyde dört köşeye eşit olarak dağıtılmış, kılavuz pimleri olmayan dört yarım küre kaynak çıkıntısı bulunur. Alt yüzeyi düz olup M8 × 1,25 spesifikasyonuna ve 6H hassasiyetine sahiptir.

Çalışma prensibi:

Kaynak sırasında alt elektrot üzerindeki yerleştirme pimleri veya iş parçası üzerindeki kare delikler aracılığıyla konumlandırma sağlanır. Dört çıkıntı, direnç kaynağı sırasında aynı anda eriyerek tekdüze bir kaynak çekirdeği oluşturur.

Uygulanabilir senaryolar:

İş parçasının kare deliğinde M8 Kare Kaynak Somunu mevcut olduğunda veya konumlandırma güvenilir olduğunda,

manuel kaynak veya yarı otomatik kaynak teknikleri benimsenebilir.

Bu, konumlandırma doğruluğuna yönelik gereksinimlerin düşük olduğu, maliyete duyarlı uygulamalar için uygundur.

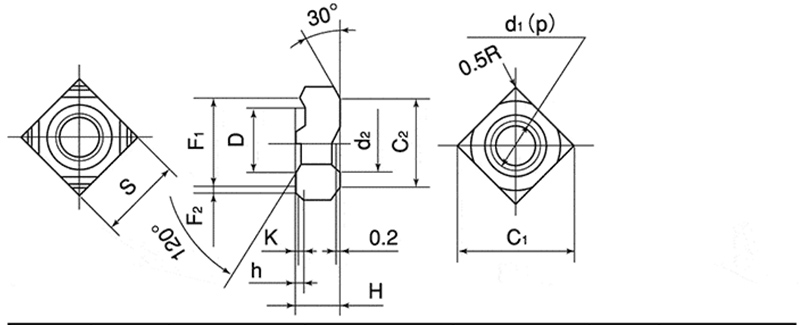

M8 Square Weld Nut

d	p	S		H		h		K	D
NominalÇap	Saha	Temel Boyut	Hoşgörü	Temel Boyut	Hoşgörü	Temel Boyut	Hoşgörü	Temel Boyut(Yaklaşık)	Temel Boyut	Hoşgörü
M4	0.7	9.0	0 × 0,2	3.2	±0,15	0.8	0 × 0,2	0.2	7.0	0,1 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

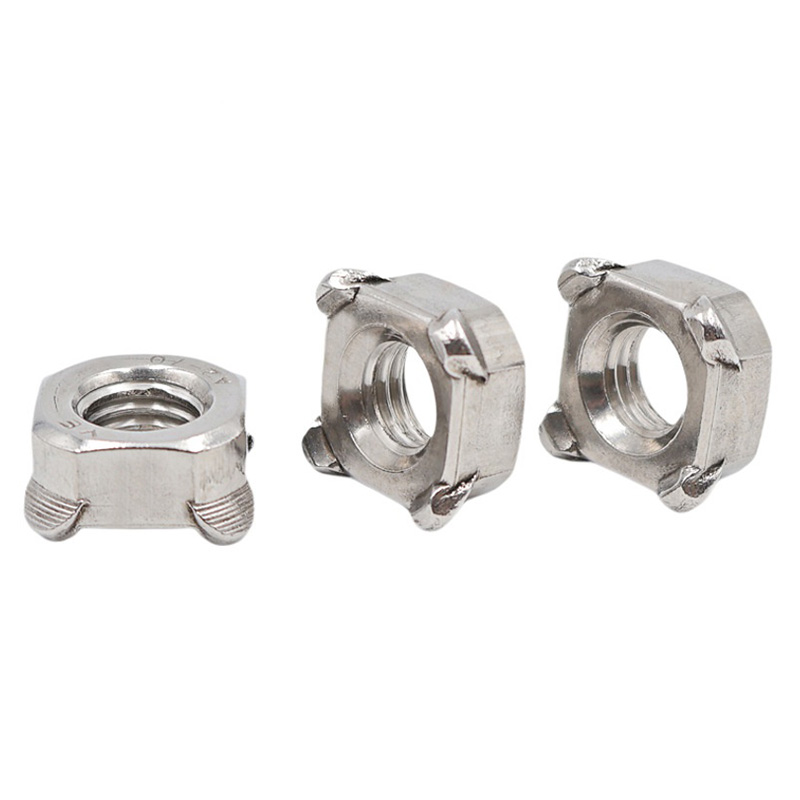

（2）Kullanımlı

Tanım:

Şekil karedir ve karşılıklı kenarların genişliği genellikle 14 mm'de kalır. Alt yüzeyde orta kılavuz pimi ile birlikte dört adet köşe çıkıntısı mevcuttur. Kılavuz piminin çapı tipik olarak 9,6 mm veya 11,6 mm'dir (müşteri gereksinimlerine bağlı olarak). Kılavuz piminin yüksekliği, taban malzemesinin kalınlığına uygun olarak 1,5 mm, 2,0 mm veya 2,5 mm'dir. İplik, 6H hassasiyetle M8 × 1,25'tir.

Çalışma prensibi:

Kılavuz pimi, hassas konumlandırma sağlamak ve M8 Kare Kaynak Somununun kaynak sırasında kaymasını önlemek için iş parçasının önceden delinmiş konumlandırma deliğine yerleştirilir. Kılavuz pimi aynı zamanda kaynak sıçramalarının dişli deliğe girmesini de etkili bir şekilde belirli bir dereceye kadar engeller.

Uygulanabilir senaryolar:

Otomatik robot kaynak hattı (yüksek konumlandırma gereksinimleri ile)

İş parçasında kare delik bulunmadığında ve yalnızca yuvarlak deliklerle konumlandırıldığında

Kaynak cürufunun dişleri tıkamasının önlenmesi gereken uygulamalar
