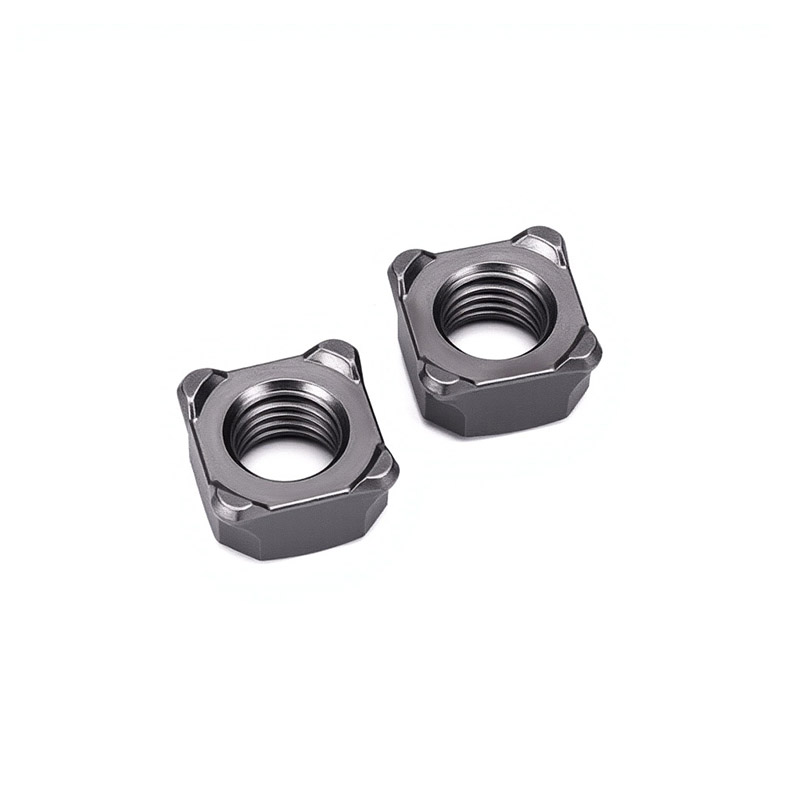

Kare Projeksiyon Kaynak Somunları

Çin tedarikçisi Xiaoguo®, eşit olarak dağıtılmış dört kaynak çıkıntısına sahip Yüksek Kaliteli Kare projeksiyonlu kaynak somunlarını stokta sunmaktan mutluluk duyuyor. Dört köşeli yapı, yoğun titreşim altında bile göreceli yer değiştirme veya dönme olmamasını sağlayarak istikrarlı bir bağlantıyı garanti eder.

modeli:Q 371-1999

Talep Gönder

Ürün Açıklaması

Yapısal Özellikler

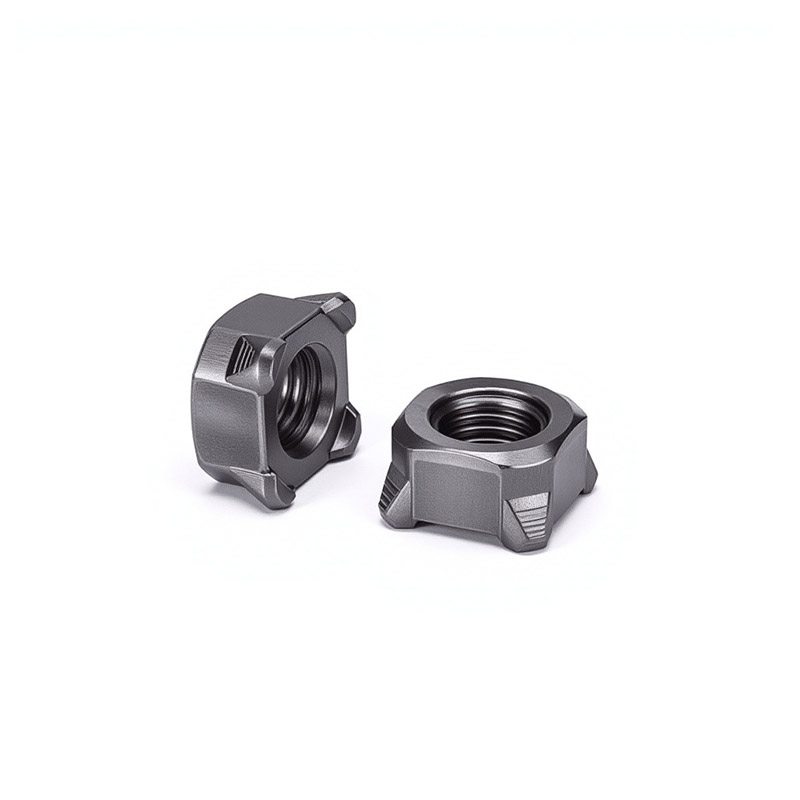

Kare çıkıntılı kaynak somunları, alt kısmında birden fazla kaynak çıkıntısı bulunan kare bir somundur. Yapısal tasarımı üç temel hedefe odaklanmıştır: kaynak güvenilirliği, hassas konumlandırma ve dönme önleme performansı.

[1]Kare taban

（1） Şekil: Dört kenarı eşit uzunlukta ve dört köşesi dik açılı olan mükemmel bir kare. İş parçasının kare deliğine oturduğunda dönmesini otomatik olarak engelleyebilir.

（2） Kenar genişliği: Örneğin, M8 14 mm, M10 17 mm'dir. Kaynak sırasında somunların ana malzemeye sıkışmasını önlemek için yeterli basınç taşıma alanı sağlar.

（3） Kalınlık (yükseklik): Genellikle 6 ila 10 mm. Bağlantı mukavemeti sağlamak için yeterli diş kavrama uzunluğunu sağlar.

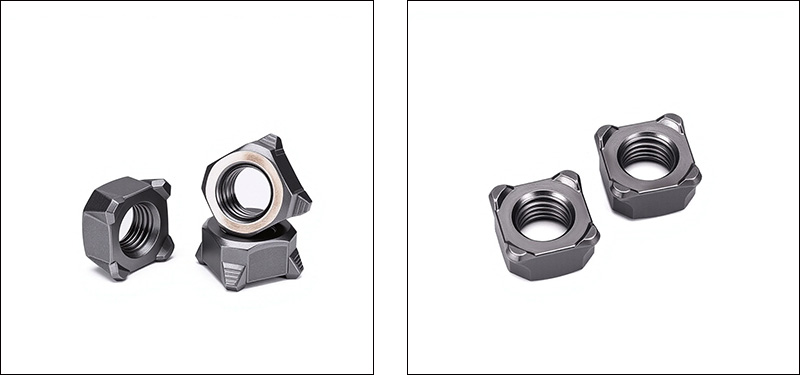

Square Projection Weld Nuts

[2]Kaynak projesieylemler

（1）Miktar: Düzgün akım ve dengeli kaynak çekirdeği sağlamak için dört noktaya simetrik şekilde dağıtılmıştır

（2）Konum: Kaynak stabilitesini arttırmak için alt yüzeyin dört köşesinde, kenara yakın

（3） Şekil: Küresel veya konik tepeli şekil, pürüzsüz üst kısım

（4）Yükseklik: 0,5 ~ 1,2 mm, taban malzemesiyle yakın teması sağlamak için

Genişlik/Çap: Yaklaşık 1,5 ~ 2,5 mm

[3]İç dişli

（1）Diş spesifikasyonu: Metrik M4 ila M16, İngiliz #6 ila 5/8″. Eşleşen cıvatalarla sökülebilir bir bağlantı oluşturur.

（2）Diş doğruluğu: 6H (metrik), 2B (İngiliz). Kare projeksiyonlu kaynak somunları ile cıvata arasında iyi bir uyum sağlar.

（3）Diş uzunluğu: Yeterli diş kavrama uzunluğu sağlar.

（4）Diş yönü: Giriş ucunda kolay cıvata yerleştirme için pahlar bulunabilir.

Square Projection Weld Nuts

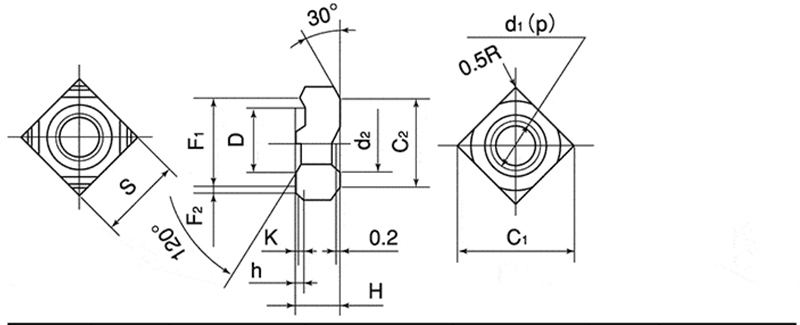

d	p	S		H		h		K	D
NominalÇap	Saha	Temel Boyut	Hoşgörü	Temel Boyut	Hoşgörü	Temel Boyut	Hoşgörü	Temel Boyut(Yaklaşık)	Temel Boyut	Hoşgörü
M4	0.7	9.0	0 × 0,2	3.2	±0,15	0.8	0 × 0,2	0.2	7.0	0,1 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Sıkça Sorulan Sorular

（1）Kare projeksiyonlu kaynak somunları hangi kaynak yöntemine uygundur? Parametreler nelerdir?

En sık kullanılan yöntem Direnç Projeksiyon Kaynağıdır. Örnek olarak M8 düşük karbonlu çelik somunun 1,5 mm düşük karbonlu çelik levha üzerine kaynaklanmasını ele alalım. Referans parametreler şunlardır: akım 8–11 kA, elektrot basıncı 2,5–4,0 kN, kaynak frekansı 8–15 döngü (yaklaşık 0,16–0,3 saniye).

（2）Kare projeksiyonlu kaynak somunlarınız hangi standartlara uygundur?

DIN 928 (dünya çapında en yaygın kullanılan Alman standardı), ASME B18.1 (Amerikan standardı) ve GB/T 13681.2 (Çin ulusal standardı) standartlarına sıkı sıkıya uyuyoruz.

（3）Somunların kaynak performansı nasıl sağlanır?

Kaynak performansının temeli, karbon içeriğinin ≤ %0,25 olması gerektiğidir. Kimyasal bileşimin nitelikli olduğundan emin olmak için her hammadde partisi üzerinde spektral analiz yapıyoruz. Aynı zamanda çıkıntıların yüksekliği ve şekli tolerans aralığı dahilinde sıkı bir şekilde kontrol edilir.
